Евгений Шанихин - Глубоководные аппараты (вехи глубоководной тематики)

Система предусматривала автоматическую отдачу аварийных грузов при превышении установленной глубины погружения ГА, дистанционное управление бортовыми системами и устройствами, а также световую сигнализацию текущего положения устройств и арматуры.

Для безусловной надежности работы всех систем, устройств и корпусных конструкций предусматривались увеличение коэффициента запаса прочности прочного корпуса до 1,5 от рабочего давления, непременная проверка всех прочных конструкций перед их установкой на ГА наружным испытательным давлением, ударостойкость не менее 5 g, работоспособность после воздействия температур от 5 до 50° С, степень надежности – не менее 0,99.

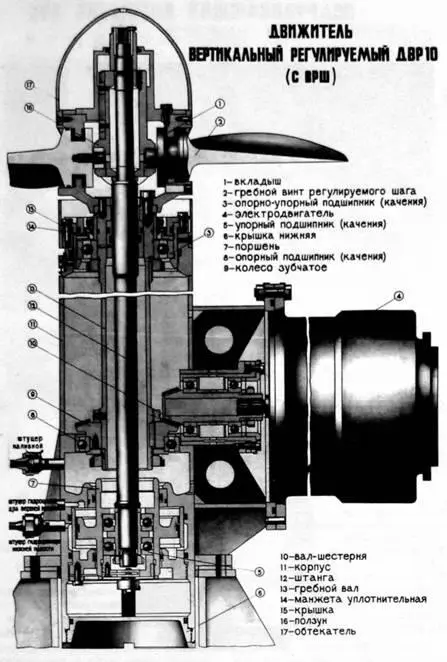

Вертикальный винт регулируемого шага

Для обеспечения высокой степени безопасности экипажа были предусмотрены гидравлические резаки тросов подводных якорей с электрическим управлением из прочного корпуса; контейнер с твердым балластом массой в воде, равной массе воды в полном объеме уравнительной цистерны, отдавался подрывом пироболтов его крепления с электрическим управлением с пульта командира; затвор дифферентной системы, выпускающий из нее ртуть, можно было открыть подрывом пиропатрона с электрическим управлением с пульта командира; контейнер с вспомогательной аккумуляторной батареей отдавался подрывом пироболтов его крепления с электрическим управлением с пульта командира.

Источники электропитания всех аварийных средств, средства регенерации воздуха и пожаротушения в прочном корпусе, средства радиосвязи были дублированы.

Состав радиоэлектронного вооружения по эскизному проекту 1832 значительно превосходил таковой на 1825-м.

Для инструментального поиска находящихся на материковом склоне объектов разрабатывалась поисковая гидролокационная станция кругового и бокового обзора с необходимой дальностью действия и разрешающей способностью. Для точного определения места подводного объекта и текущего места положения ГА проектом предусматривалась навигационная гидроакустическая система с донными маяками-ответчиками, устанавливаемыми как с борта аппарата, так и с борта судна-носителя.

Для обозначения текущего местоположения ГА на его борту ставился акустический маяк-ответчик системы слежения судна-носителя. Для счисления текущих трехмерных относительных координат аппарата создавался навигационный комплекс в составе гирокомпаса, акустического (абсолютного) и индукционного лагов, глубиномера, эхолота и автопрокладчика пройденного пути с необходимой точностью и погрешностью. Для двухсторонней симплексной связи судна-носителя с "Поиском-2" в подводном положении проектом предусматривалась разработка гидроакустической станции связи, которая, кроме того, обеспечивала в автоматическом режиме подачу сигналов для пеленгования ГА с судна-носителя.

Подруливающее устройство

Для двухсторонней симплексной связи с судном-носителем в надводном положении проектом предусматривалась КВ радиостанция с антенно-фидерным устройством и дублирующая УКВ-радиостанция.

Для визуального наблюдения забортной обстановки в носовой полусфере при проведении подводных работ в носовой переборке установили три конических иллюминатора диаметром в свету 140 мм из органического стекла. Средний из них вооружался бинокулярной зрительной трубой с кинокамерой для работы манипуляторным устройством.

В зоне пульта командира устанавливался иллюминатор с монокулярной зрительной трубой для наблюдения забортной обстановки в верхней полусфере при всплытии ГА. Кроме того, для наблюдения за внешней средой в носовой полусфере в подводном и надводном положении предусматривалась разработка глубоководной телевизионной установки с двумя камерами на суперартиконах и тремя (по числу членов экипажа) видеопросмотровыми устройствами, обеспечивающими наблюдение по курсу и в зоне работы манипуляторного устройства.

Для связи ограждения входного люка и поста командира на ГА использовалась оперативная безбатарейная телефонная связь. Ведение бортового журнала и запись переговоров экипажа производилось на проволочный аудиомагнитофон.

Для выполнения НИР предусматривалась установка на 1832-м экспериментальных или опытных образцов аппаратуры измерения текущих физических параметров водной среды, магнитного и гравитационного полей Земли, радиационного поля, текущей скорости распространения звука в воде, глубоководной стереофотоустановки и высокоточного глубоководного измерителя глубин.

Помимо использования стереофотоустановки. результаты измерения всех вышеперечисленных параметров в течение всего времени пребывания "Поиска-2" под водой предусматривалось записывать многополосной магнитно-регистрирующей аппаратурой с последующей расшифровкой на специальной аппаратуре судна- носителя. Измерения этих параметров предусматривалось производить при погружении, зависании и подводном ходу на определенном горизонте в пределах рабочей глубины погружения. Стереофотоустановка должна была картографировать дно при движении ГА с фиксированной скоростью на расстоянии 4-6 м от грунта.

Для выполнения подводно-технических работ предусматривалась разработка и установка на "Поиск-2" электрогидравлического манипуляторного устройства, имеющего два полутораметровых исполнительных органа с шестью степенями свободы, обеспечивающих в пределах обслуживаемой зоны в носовой оконечности ГА:

– захват и доставку грузов весом в воде до 30 кГс;

– захват сменным ковшом и доставку сыпучих грузов весом в воде до 20 кГс;

– проворачивание маховиков диаметром до 200 мм;

– отдачу задраек и открывание откидных лючков выгородок аварийно- спасательных устройств затонувших подводных лодок (ЗПЛ);

– продергивание оборудованного специальной иглой троса-проводника через головку устройства ШУ-200 ЗПЛ;

– подсоединение карабина с тросом к рыму поднимаемого предмета;

– отворачивание гаек-заглушек;

– расчистку комингс-площадок ЗПЛ от посторонних предметов;

– работу с инструментом, сменяемым под водой и размещаемым в выдвижном лотке.

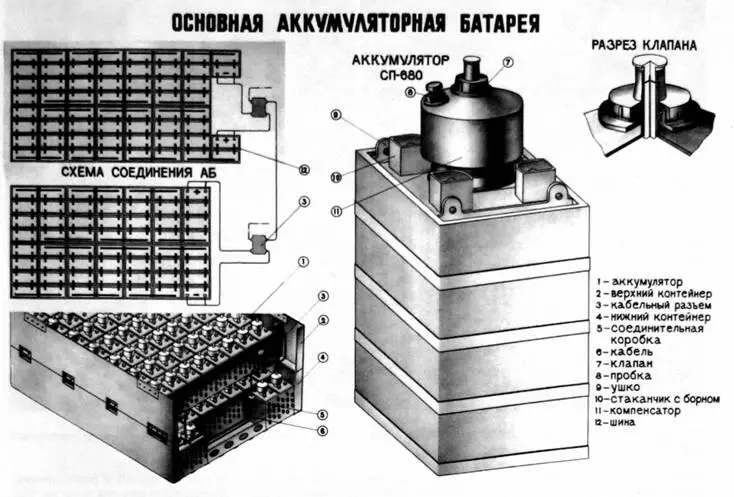

Основная аккумуляторная батарея

Манипуляторное устройство управлялось задающими органами из зоны поста помощника командира по НИР, при этом исполнительные органы отслеживали положение всех звеньев задающих. В захвате предусматривалось слабое звено, обеспечивающее его аварийную отдачу при усилиях, превышающих 30 кГс.
