Александр Комаровский - Записки строителя

Дороги эти делались в ряде случаев весьма капитально из обапол или даже бруса с металлическими креплениями скобами, а в отдельных случаях и болтами. Наиболее распространенный при строительстве канала тип такой дороги приведен на рисунке. В своей книге «Подготовительные работы на крупных строительствах» (Энергоиздат, 1959) я привожу подробное описание различных, наиболее рациональных типов временных деревянных дорог, именовавшихся тогда в общей форме «лежневыми дорогами». Сейчас упоминаю об этом потому, что до сих пор перед строителями часто встает вопрос о способе устройства временных дорог к строящимся объектам.

К сожалению, при строительстве даже в лесных районах, где для прокладки дорожной трассы рубится немало леса, наши строители нередко предпочитают ломать машины, вытаскивать их тракторами из топей и низин, но полагают архаичным «в эпоху индустриализации строительства» делать колейные или сплошные деревянные дороги. Это, безусловно, ошибочная практика. Зачем же пренебрегать вполне обоснованным опытом прошлого? Весьма целесообразно в соответствующих условиях применять тяжелые лежневые и иные временные деревянные дороги хотя бы для подвоза грунта и железобетонных плит для строительства капитальных дорог. Эти же перекладные щитовые деревянные дороги уместны на карьерах, резервах и кавальерах для отвала грунта.

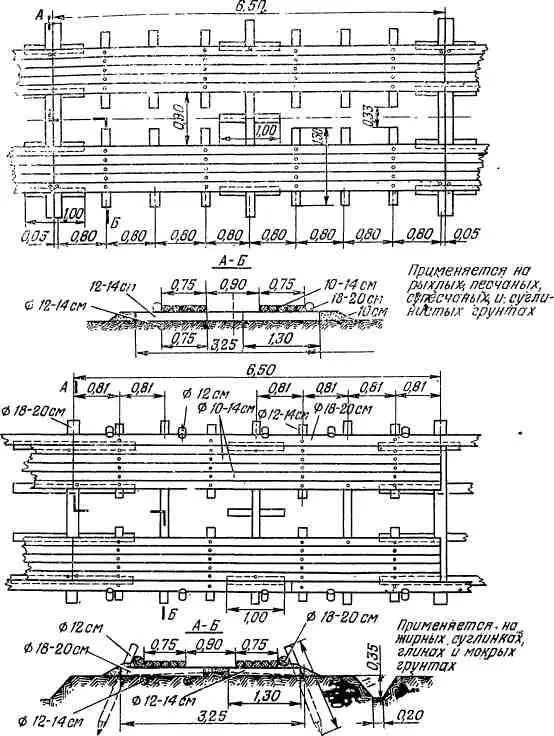

Лежневая автодорога типа Б

И последнее, общее замечание. Технически несложной, но организационно значительной работой при строительстве канала был перенос 7505 крестьянских хозяйств из зон затопления и полосы отчуждения. Значительное количество крестьянских домов перевозилось или на мощных санях, подведенных под дом, или на четырех платформах «копелевских» вагонеток, соединенных деревянными рамами размером 6,5×5,5 м, по узкоколейным рельсовым путям. Эти вагонетки с помощью специальных шарниров могли вращаться в горизонтальной плоскости, что позволяло изменять направление движения платформ до 90°. Перед посадкой дома на платформу в нем разбирались печи, затем сруб поднимался на высоту 80 см с помощью четырех домкратов. Во всех случаях передвижение домов проводилось гусеничным трактором. Такой способ переноса крестьянских строений оказался значительно выгоднее, чем разборка, перевозка автотранспортом и сборка на месте с добавлением новых стройматериалов.

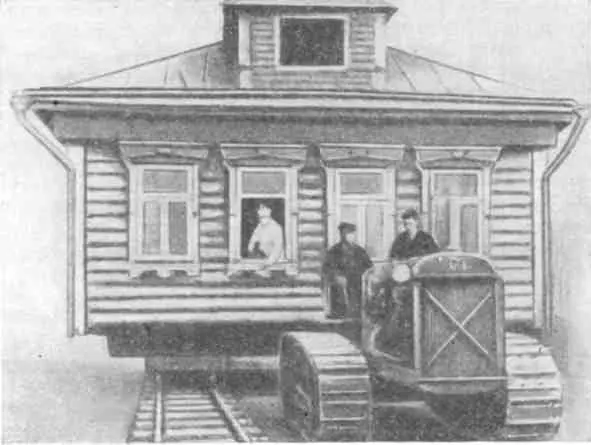

Перемещаемый дом на платформе

В апреле 1934 г. после моих настоятельных просьб о направлении на производство я был назначен заместителем начальника работ Южного (Московского) района канала Москва — Волга Ивана Николаевича Кострова — многоопытного инженера, человека удивительной выдержки в любых самых сложных строительных ситуациях. Помощником начальника района М. М. Кузнецова был живой, энергичный, всюду успевающий, мой добрый друг и поныне, Николай Викторович Кипиани. В состав этого района входили:

1. Истринская плотина (строительство которой в дальнейшем было выделено в самостоятельный район);

2. Перервинский гидроузел в составе шлюза № 10 и сегментной плотины, подымающий уровень Москвы-реки в пределах города на 3 м;

3. Карамышевский гидроузел на Москве-реке и Хорошевское спрямление р. Москвы (строительство этого гидроузла было позднее выделено в самостоятельный Карамышевский район);

4. Химкинская земляная плотина, запирающая верхний бьеф канала со стороны Москвы;

5. 7-й и 8-й двухкамерные шлюзы, осуществляющие «спуск» канала на высоту 38 м до уровня Москвы-реки;

6. Арочный железобетонный мост Белорусской железной дороги через шлюз № 8 и путепровод этой же дороги на пересечении с Волоколамским шоссе;

7. Двухпутный тоннель под каналом на Волоколамском шоссе;

8. Соответствующие участки канала Белорусской железной дороги, Волоколамского шоссе и другие небольшие сооружения.

И. Н. Костров

Н. В. Кипиани

А в 1932 г. в качестве «дополнительной нагрузки» району была поручена коренная реконструкция стадиона «Динамо» с увеличением числа мест почти в полтора раза.

Разнообразие сооружений района, их конструкций и геологических условий делали работы на строительстве необычайно интересными. Это уже был не «приготовительный класс», а строительный университет широкого профиля.

«Первым шагом» строительства в этом районе считалась плотина на реке Истре у дер. Раково. Предназначалась она для создания водохранилища, позволяющего частично зарегулировать реку Истру, увеличивая в маловодные периоды подачу воды к Рублевскому водопроводу (он в то время был основным источником водоснабжения Москвы). Кроме того, регулирование Истры снижает весенний паводок Москвы в пределах города и облегчает условия эксплуатации речного порта на Москве.

Первоначальный проект Истринского гидроузла был составлен немецкой фирмой Сименс Бауунион. Работа по проекту была сравнительно сложна, предусматривались значительные затраты валюты на покупку в Германии различного оборудования. Проектное управление канала этот проект отклонило. Был составлен заново свой проект. Он и осуществлялся с использованием исключительно отечественного оборудования.

Плотина сооружалась земляная, с глинистым экраном и зубом (см. рис.). Нормальный напор плотины 14 м. Длина по гребню 487 м, ширина по низу 130 м. В ходе строительства было вынуто 804 тыс. и насыпано 867 тыс. куб. м грунта. Объем бетонных и железобетонных работ по этому гидроузлу составил 68,5 тыс. куб. м.

По берегу, с правой стороны от плотины, проходит сбросный канал с железобетонным головным сооружением, имеющим четыре пролета по 11 м, перекрытых сегментными затворами высотой по 4 м. Расчетный расход для водосброса принят равным 550 куб. м/сек.

В основании тела плотины проходит железобетонная водоспускная штольня с водозаборной башней и внешними противофильтрационными ребрами. Пропуск воды для нужд водоснабжения проводится через турбины небольшой гидростанции, расположенной на выходе штольни водоспуска из тела плотины.

Истринская плотина была закончена и с высокой оценкой принята в эксплуатацию 5 ноября 1935 г., т. е. на два года раньше подачи воды по каналу Москва — Волга, и уже тогда сыграла определенную роль в пополнении водопроводной сети столицы.
