Матики предназначены для фактурной обработки металлической поверхности, например фона. Рабочую часть матика опиливают в виде усеченного конуса, на торце которого гравируют пересекающиеся углубленные линии. Рельеф на рабочей части матика можно получить и другим способом – торец стержня устанавливают на насечку напильника и ударом молотка получают рельефный оттиск. После механической обработки матики закаливают.

Колодки.Чтобы изделие (или отдельные детали) удобно было гравировать, его закрепляют на деревянных колодках. Если гравируемая заготовка имеет поля, которые потом будут обрезаться, то ее прикрепляют к колодке мелкими гвоздиками. Форма колодок зависит от характера изделий. Небольшие заготовки крепятся на колодках, имеющих форму бруска или цилиндра. Большие металлические пластины крепятся на досках. Для браслета, перстня или кольца выстругивают круглую колодку соответствующего диаметра с небольшой конусностью, благодаря которой надетые на такие колодки изделия удерживаются очень прочно.

Чтобы закрепить на деревянной колодке небольшое изделие, на ее поверхность наплавляют слой сургуча или канифоли толщиной примерно 5 мм. Затем вдавливают разогретую деталь, как только сургуч или канифоль застынут, приступают к гравированию. Предварительно зажав болванку с одетой на нее заготовкой в тисках или другом зажимном инструменте.

Для закрепления объемных изделий профессионалы пользуются специальными шаровыми тисками (см. рис. 6.29, позиция 1 б, позиция 3 а).

Шаровые тискипредставляют собой сплошной чугунный шар диаметром около 13 см и массой до 15 кг. Их устанавливают на специальных подушках с песком. Шаровые тиски – наиболее удобные и универсальные. На верхней площадке шара имеется прямоугольный паз, в котором размещено зажимное приспособление, состоящее из двух параллельных пластин. На одной из пластин укреплены два направляющих стержня, на которые надеты пружины. Благодаря пружинам пластины после освобождения зажимаемых в них деталей возвращаются в исходное положение. Прежде чем зажать в тисках какую-либо деталь, внизу между пластинками вставляют металлическую прокладку, соответствующую ее габаритам. Зажимной винт тисков имеет металлическое кольцо, в которое вставляют штырь, если необходимо более прочно зажать гравируемую деталь.

Установленные на кожаной подушке или манжете тиски легко принимают любое положение. Их можно поворачивать, наклонять так, чтобы закрепленное в тисках изделие принимало удобное для гравирования положение. Например, при гравировании кривых линий тиски вместе с изделием равномерно поворачивают навстречу штихелю.

Но шаровые тиски удобны только при гравировании резцом. Если же какие-то участки необходимо обработать зубильцами, то крупное изделие зажимают в поворотных слесарных тисках с деревянными прокладками, предохраняющими его от повреждений. Небольшие детали закрепляют в тисочках с плоским основанием, которые устанавливают на круглой кожаной или брезентовой подушке.

Изготовление подушки и манжеты.Для гравировки мелких изделий необходимо изготовить гравировальную подушку (см. рис. 6.29, позиция 2). Из толстого брезента или кожи необходимо вырезать два круга диаметром 200 мм. Затем, отступив от края на 5 мм, сшить круги, но не до конца. Вывернув на изнанку полученный мешок, снова прошить вдоль края, оставив небольшое отверстие для засыпки песка. Мешочек замачивают в теплой воде на 15–20 минут. Затем вынимают из воды и отжимают. Мешочек немного растянется и после набивки, высыхая, он подсядет и набитая подушечка станет упругой. Песок необходимо взять речной, промыть и просушить его. Засыпать песок в подушку можно с помощью воронки или бумажного конуса. Туго набить подушку и тщательно зашить отверстие. Этим же способом изготавливается кожаная манжета, служащая опорой шаровым тискам (рис. 6.29, позиция 2).

Штатив с лупой.При гравировке мелких деталей пользуются лупой, укрепленной на штативе с массивным основанием. Лупа крепится шарнирами так, чтобы ее можно было расположить на нужном уровне и под любым углом к детали. На рисунке показано устройство простого универсального зажима. Он состоит из четырех кружков, вырезанных из многослойной фанеры или пластмассы. В центре каждого кружка проделано отверстие для зажимного болта. В одной паре кружков, соединенных и зажатых вместе, сверлится отверстие, равное диаметру вертикального стержня подставки, а в другой паре – равное диаметру стержня лупы. Навинчивающуюся на болт гайку врезают в круглую рукоятку (рис. 6.29, позиция 1 в).

Кроме основного и вспомогательного инструмента граверу необходимо иметь ручную спиральнообразную дрель для высверливания отверстий в углубленных местах рисунков или цифр и букв. Такая дрель обычно состоит из деревянной ручки и спирального винта, по которому перемещается ручка. На конце винта дрели закреплен трехкулачковый патрончик с жатым в нем сверлом. Необходимо иметь наковальню массой 10–15 кг, небольшое точило, набор мелких сверл (до 5 мм), набор надфилей, напильников, ножовочный станок, лупу с десятикратным увеличением, металлическую линейку, чертилку, штангенциркуль и микрометр от 0 до 25 мм.

Верстак граверадолжен быть установлен вдоль или поперек окон так, чтобы естественный свет падал на рабочее место равномерно и не давал ярких бликов или резких теней. Можно, конечно, работать и на любом устойчивом столе, но лучше изготовить верстак такой предлагаемой конструкции.

На рисунке 6.30 изображен самодельный универсальный ювелирно-граверный верстак. Данный верстак может быть использован не только на предприятии единичного производства, но и на предприятиях ювелирно-граверного производства, учебных мастерских по декоративно-прикладному искусству, так как в его конструкции предусмотрено все необходимое для удобства работы и повышения производительности труда.

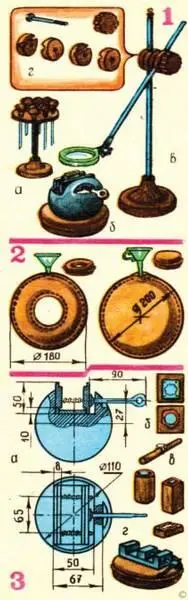

Рис. 6.29.: 1 – а – подставка со штихелями; б – шаровые тиски; в – штатив с лупой; г – зажимное приспособление в разобранном виде. 2 – кожаная манжета и подушка. 3 – а – чертеж шаровых тисков; б – крепление пластинок на колодке; в – различные виды колодок; г – тиски с плоским основанием. Рисунок Г. Я. Федотова.

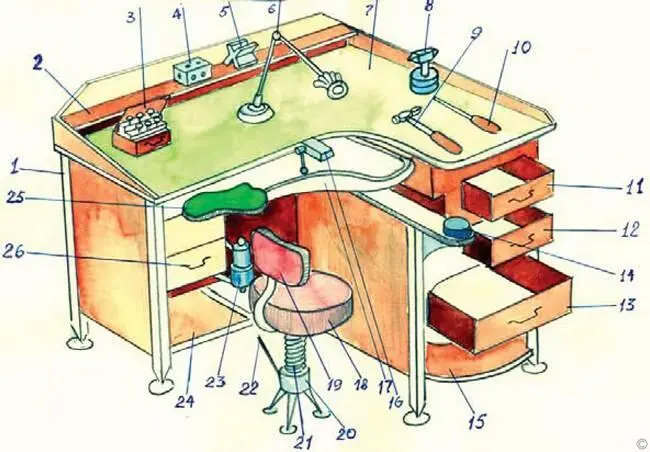

Рис. 6.30. Рабочий стол гравера-ювелира (описание см. в тексте).

Показанный верстак напоминает письменный стол с выступом с правой стороны на столешнице 7 для удобства опоры локтя правой руки, а с левой стороны имеется подъемно-поворотный подлокотник 25, который в процессе работы может выдвигаться и поворачиваться. Подушка подлокотника, изготовленная из поролона и покрытая дерматином или кожзаменителем, закреплена на металлической пластинке, к которой приварен подъемно-регулировачный винт. Подлокотник вращается на оси и крепится подъемно-регулировочным винтом в том или ином положении.
