Михаил Ермаков - Основы дизайна. Художественная обработка металла. Учебное пособие

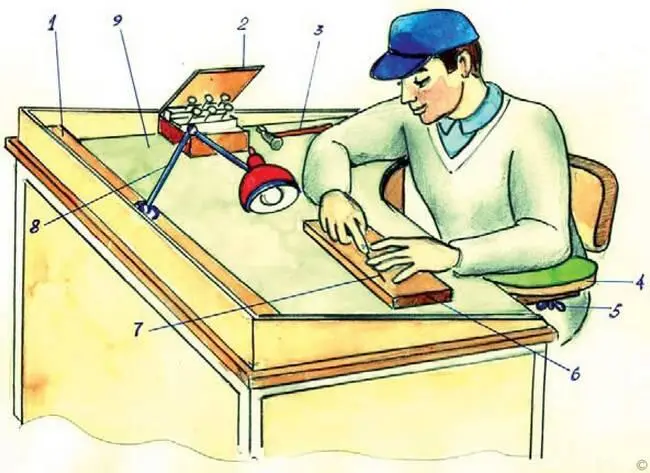

Рис. 6.32. Приемы гравирования с помощью подлокотника и козырька (описание инструментов и приспособлений см. в тексте).

Резцовую гравировку можно использовать для декорирования ювелирных изделий, металлической посуды, для нанесения надписей на металл, изготовления клише для печатания гравюр и экслибрисов и т. д. Гравирование может служить дополнительным средством художественной выразительности декоративной отделки чеканки. Гравированные металлические вставки используются при инкрустировании изделий из металла, дерева и других материалов.

Гравировать можно по стали, меди, цинке, алюминии, олове. И на сплавах: бронзе, латуни, дюралюминии, мельхиоре. Все перечисленные металлы и сплавы имеют различную твердость и вязкость. Поэтому одни гравируются лучше и легче, другие хуже и с большим трудом. На поверхности одних материалов резец оставляет четкие порезки, на других края гравированных линий получаются менее ровными, с острыми заусенцами. Все это надо учитывать при выборе материала, особенно в самом начале обучения гравировке. Хорошо гравируется мягкий металл, имеющий низкую вязкость. Например, дюралюминий гравируется лучше, чем более мягкий, но и более вязкий алюминий.

Подготовка металла к гравировке.Поверхность металла, предназначенного для нанесения гравировки, тщательно зачищают наждачной бумагой до полного исчезновения мельчайших царапин. В зависимости характера повреждений поверхности можно сначала использовать грубую (крупнозернистую) шкурку, а затем окончательно отшлифовать поверхность тонкой (мелкозернистой) шкуркой. Поверхность заготовки, подлежащей гравированию, должна быть матовой, так как излишний блеск и блики слепят глаза. Это затрудняет работу. Полируют, если это задумано мастером, только после нанесения гравировки.

Перенесение рисунка на металл.Если рисунок достаточно простой, его можно сразу нарисовать на поверхности металла карандашом или черной тушью. В процессе рисования неудачные места легко стираются тряпкой. Когда линии рисунка будут найдены окончательно, их процарапывают стальной иглой, укрепленной на деревянной ручке, – так называемой гравировальной иглой. Чтобы процарапанный рисунок был более заметным, в его линии втирают темно-коричневую или черную масляную краску. Сложные рисунки осуществляются с чертежа или эскиза, выполненного в натуральную величину. Отшлифованную поверхность заготовки покрывают слоем белой гуаши, а после высыхания краски переводят изображение, положив между заготовкой и эскизом лист копировальной бумаги. Это не единственный способ перевода рисунка. Можно перенесенный на папиросную бумагу мягким простым карандашом рисунок накладывать лицевой стороной на загрунтованный металл. Бумагу как можно плотнее прижимают к металлу и протирают гладилкой. Графитный рисунок перейдет на металл. Чтобы закрепить его линии, их процарапывают гравировальной иглой или гравируют на небольшую глубину шпицштихелем. Нужно иметь в виду, что рисунок на металле получится зеркальным. Обычно такой рисунок необходимо получить на металле при гравировании, например, клише экслибриса. Если же нужно получить на металле прямое изображение, рисунок на кальке обводят с двух сторон, а затем уже накладывают на грунтованный металл. Очень четкий перевод графитного рисунка можно получить, если применить при грунтовке пчелиный воск. Как только белая краска, нанесенная на металл, высохнет, его подогревают и натирают куском воска. Воск, соприкасаясь с нагретым металлом, будет плавиться и ложиться на него тонким слоем. На вощеный грунт накладывают бумагу с графитным рисунком и протирают гладилкой.

Приемы гравирования резцом.

Прежде чем приступить к гравировке, необходимо правильно держать резец в руке. Металлическую часть резца называют клинком. Указательный палец должен находиться сверху у кончика клинка, как показано (см. рис. 6.25, позиции 2, 3, 4; 6.32). Большой палец поддерживает клинок сбоку.

Мизинец, средний и безымянный пальцы прижимают ручку резца к ладони. При насадке клинка надо проследить, чтобы кончик его выступал из-под указательного пальца не больше чем на 5–7 мм. Левой рукой изделие прижимают к подушке, а большой палец правой руки упирается в изделие, корректируя подачу резца. Указательным пальцем регулируют глубину порезки. Гравируя всевозможные кривые линии, изделие поворачивают навстречу резцу, не меняя направление резца в руке. Установленный на поверхности металла резец продвигайте вдоль линий рисунка короткими шажками.

При этом большой палец должен упираться в металл и как бы сдерживать, смягчать слишком порывистое движение резца. Упирающийся в изделие большой палец служит также опорой резца при проведении закругленных линий, подобно ножке циркуля.

Снимающий стружку резец должен продвигаться без особого напряжения.

Резец во время гравирования во всех случаях должен быть направленным только от себя. Пальцы левой руки, удерживающие заготовку, нужно располагать так, чтобы в случае возможного срыва резца они не оказались на его пути. Сорвавшийся резец может нанести глубокую рану, и об этом нужно помнить все время. Чтобы зрение не напрягалось, гравируемая заготовка изделия, и руки с инструментом должны быть хорошо освещены. При мелких работах используйте увеличительное стекло (см. рис. 6.29, позиция 1 в).

Чтобы проверить технические возможности изготовленного вами резца, полезно проделать несколько упражнений на отдельных металлических пластинках стали, меди или латуни. Рука должна привыкнуть к штихелям (см. рис. 6.25, позиции 3 и 4, рис. 6.32). Начинать нужно с прямых параллельных и пересекающихся линий, а затем перейти к кривым по нанесенным на металл контурам. Во время тренировки нетрудно будет установить, что резцы с квадратными сечениями более удобны для гравировки плавных закругленных линий. Резцы с круглым или овальным сечением подходят для проведения более широких прямых линий. Постепенно усложняйте задачу, переходя к гравированию элементов орнамента. Прежде выгравируйте грабштихелем или шпицштихелем элементы, состоящие только из контурных линий. Затем можно перейти к гравировке растительных элементов, в которых объем передается параллельной или перекрестной штриховкой. Наносят штриховку шпицштихелем, а если элементы гравировки будут достаточно крупными, то и фаденштихелем. Сначала упражнения выполняются на мягком металле – олове. Затем на цинке. Когда появятся некоторые навыки, приступают к гравированию на дюралюминии, меди, бронзе, латуни. Резец ставится почти вертикально с наклоном под углом 70° – 40° к металлической пластинке, угол зависит от твердости металла (рис. 6.33).
