В состав механической трансмиссии входили: главный фрикцион сухого трения (сталь по ферродо); трехходовая, четырехступенчатая коробка передач; главная передача; два бортовых фрикциона с ленточными тормозами плавающего типа; два одноступенчатых бортовых редуктора; главный и бортовые карданные валы. Главный фрикцион (сцепление), коробка передач (за исключением ступиц вала коробки) и шарниры карданных валов были заимствованы у ГАЗ-51.

Маневрирование К-73 на плаву механик- водитель производил с помощью штурвала. При этом через привод осуществлялось горизонтальное отклонение трехлопастного гребного винта, который устанавливался на внешней поворотной части валопровода, смонтированного на задней стенке корпуса машины. Отклонение валопровода с винтом обеспечивало рабочий угол поворота машины 24°. При движении по суше внешняя часть валопровода с винтом убирались в специальную нишу, размещенную слева (по ходу движения) в задней стенке корпуса.

Подвеска машины была индивидуальной, торсионной, с гидравлическими амортизаторами на ее последних узлах. Гидравлические амортизаторы имели такую же конструкцию, как и амортизаторы легкового автомобиля ЗИС-110. В состав гусеничного движителя входили шесть однодисковых опорных катков с наружной амортизацией, два направляющих колеса, два литых ведущих колеса кормового расположения и две мелкозвенчатые гусеницы с цевочным зацеплением. Среднее удельное давление на грунт составляло 0,475 кг/см² .

К-73 могла преодолевать вертикальную стенку высотой 0,54 м и ров шириной 1,4 м. Максимальные углы подъема и спуска составляли 28°.

Экипаж К-73 состоял из трех человек. Рабочее место механика-водителя размещалось справа от пушки, за ним находилось рабочее место заряжающего, слева от пушки – командира машины (он же наводчик). Боевое отделение сверху закрывалось съемным брезентовым тентом. Наблюдение за местностью механик-водитель осуществлял через смотровой блок в лобовом листе корпуса и смотровую щель в правом борту корпуса машины. В боевой обстановке командир наблюдал за местностью через смотровые щели в лобовом и бортовом листах корпуса.

Основным оружием К-73 являлась 57-мм пушка 4-51, оснащенная эффективным щелевым дульным тормозом для уменьшения отдачи, что было особенно важно при стрельбе с воды. Пушка устанавливалась в специальной сварной раме, приваренной к бортам корпуса. По условиям компоновки пушка была смещена влево на 100 мм относительно продольной оси машины. Высота линии огня составляла 1160 мм. Вспомогательным оружием являлся спаренный с пушкой 7,62-мм пулемет СГ-43. Кроме того, в комплект машины входили 7,62-мм пистолет-пулемет ППС, ручные гранаты Ф-1 и сигнальный пистолет СПШ. При стрельбе из спаренной установки использовался телескопический прицел ОП2-8. Углы наводки спаренной установки по вертикали находились в пределах от – -4°30' до +15°, по горизонтали – в секторе 16°. Наводка спаренной установки осуществлялась с помощью механизмов с ручным приводом. Прицельная скорострельность из пушки достигала 7 выстр./мин. Для крепления 4-51 в походное положение имелся специальный стопор и подкосы. Расстопорение пушки производилось с места командира с помощью тросового привода.

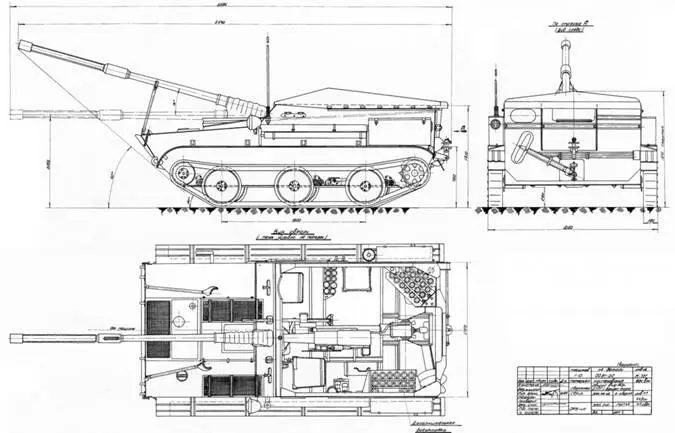

Общий вид самоходной установки АСУ-57ПТ (проект).

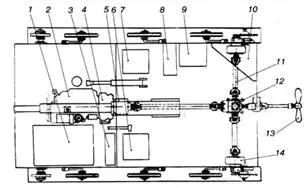

Размещение основных агрегатов АСУ-57П.

1 – бензобак; 2 – двигатель; 3 – радиостанция; 4 – главный фрикцион; 5 – коробка передач; 6 – сиденье командира; 7 – сиденье механика-водителя; 8 – передняя боеукладка; 9 – сиденье заряжающего; 10 – задняя боеукладка; 11 – боковой карданный вал; 12 – главная передача; 13 – винт; 14 – бортовой фрикцион.

Боекомплект к пушке состоял из 30 выстрелов с бронебойно-подкалиберными, бронебойными и осколочными снарядами, боекомплект к пулемету – из 400 патронов, к пистолету-пулемету – 315 патронов, к сигнальному пистолету – восьми сигнальных патронов. В двух укладах размещались восемь ручных гранат.

К-73 (АСУ-57П) была приспособлена для десантирования парашютным способом на платформе отдельно от экипажа и посадочным способом планером Як-14.

Для связи использовались радиостанция 10-РТ-12 и танковое переговорное устройство ТПУ-47.

Электрооборудование было выполнено по однопроводной схеме. Напряжение бортовой сети – 12 В. В качестве источников электроэнергии использовались две аккумуляторные батареи ЗСТЭ-100 и генератор ГТ-1500.

Для тушения пожара в машине имелся углекислотный огнетушитель ОУ-2.

Внешняя связь осуществлялась с помощью радиостанции 10РТ[1].

В соответствии приказом военного министра СССР от 11 февраля 1950 г. на НИИБТ Полигоне с 1 апреля по 5 июня 1950 г. состоялись полигонные испытания опытного образца авиадесантной установки АСУ-57П. Комиссию по испытаниям возглавлял генерал-майор инженерно-танковой службы Н.Н. Алымов (зам. председателя комиссии – генерал-майор танковых войск Б.Д. Супян). Инженерный комитет представлял инженер-полковник А.Ф. Кравцев.

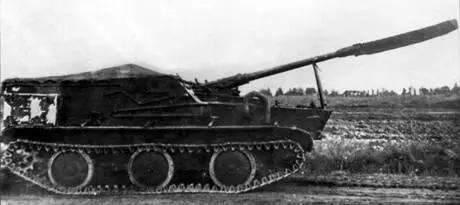

Первый образец самоходной установки К-73 (АСУ-57П) на испытаниях 1950 г.

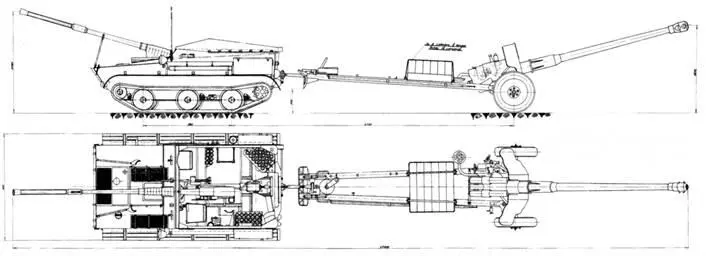

Общий вид самоходной установки АСУ-57ПТ с 85-мм пушкой на буксире (проект).

Испытания опытного образца АСУ-57П проводились по программе, утвержденной начальником ГБТУ СА. Целью испытаний являлось:

– определение тактико-технических характеристик опытного образца и их соответствие тактико-техническим требованиям;

– оценка конструкции опытного образца и определение надежности отдельных агрегатов и механизмов, удобства их монтажа, демонтажа и обслуживания, а также проведения профилактических осмотров;

– определение эффективности огня по различным целям стрельбой с места и с ходу, удобства ведения огня и скорострельности, надежности установочных частей артсистемы, прицельных приспособлений и пулемета, влияния выстрела на устойчивость артустановки, влияния дульной волны на экипаж;

– определение возможности форсирования с хода водных преград в различных условиях состояния берегов и прибрежных участков;

Ходовые испытания проводились на испытательной базе Полигона, а испытания на плаву-на Пироговском водохранилище и р. Москва. Определение углов входа в воду и выхода из воды проводилось на р. Москва, в районе д. Агафоново.
