Передвижная электростанция получила обозначение ТЭС-3 (транспортабельная атомная электростанция), а в КБ она именовалась «Объект 27». Поскольку установленные сроки разработки были чрезвычайно сжаты, требовалось найти технические решения, уже освоенные на практике. Предполагалось, что электростанция будет передвигаться и по бездорожью, и по дорогам с обычным покрытием.

Главный конструктор КБ Ж.Я. Котин применил в качестве базы танк Т-10, чрезвычайно надежный и широко применяемый в войсках, но его ходовая часть подверглась существенным изменениям в связи со спецификой нового объекта. Учитывая, что масса ТЭС-3 теперь значительно превышала массу базовой машины (напомню, что Т-10, созданный под руководством заместителя главного конструктора, лауреата государственных премий А.С. Ермолаева, имел боевую массу 51,5 т), была разработана специальная уширенная гусеничная лента, а ходовая часть включала увеличенное число пар опорных катков (десять против семи). Прямоугольный кузов напоминал чем-то громоздкий железнодорожный вагон. Ведущим конструктором машины Ж.Я. Котин назначил П.С. Торопатина – опытного создателя тяжелых танков.

Сложной инженерной задачей стало конструирование и отработка рамы под тяжелые и громоздкие узлы. Эту работу доверили Б.П. Богданову, а изготовление поручили Ижорскому заводу. Удалось создать легкую и прочную раму в форме моста. Впоследствии Борис Петрович вспоминал: «Я еще молодой специалист, после окончания Политеха был прикреплен к группе, проектирующей корпус электростанции. Работали напряженно. Зачастую к нам заходил главный конструктор, показывал, советовал. Было непросто разместить это оборудование, но и очень хотелось выполнить эту задачу. Кстати, итогом моей работы стала первая награда – бронзовая медаль ВДНХ».

Моторно-силовая установка была спроектирована старейшинами КБ – Глебом Никоновым и Федором Маришкиным. Они применили тогда самый мощный дизель В12-6. Плодотворно трудился молодой специалист А. Страхаль. Он разрабатывал утолщенные защитные экраны. Установка изготавливались при участии большого числа проектно-конструкторских и научных организаций. Работы велись под руководством и при активном участии талантливого инженера, заслуженного кировца Н.М. Синева.

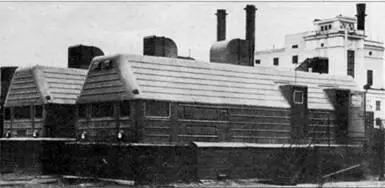

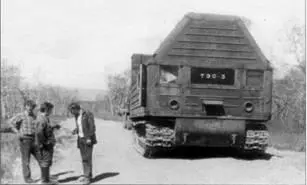

Машины комплекса ТЭС-3. На фото справа: машина комплекса ТЭС-3 на Камчатке. 1988 г.

Об этом человеке можно сказать, что он был творцом атомного века. Доктор технических наук, профессор и ученый связал свою жизнь с Кировским заводом. После окончания в 1932 г. МВТУ им. Н.Э. Баумана в течение 30 лет он работал на Кировском заводе, прошел путь от инженера-конструктора до главного конструктора. Еще в предвоенные годы в специальном конструкторском бюро завода, которое он возглавлял, приступили к созданию первых в стране воздушно-реактивных двигателей для авиации. В годы Великой Отечественной войны Николай Михайлович трудился заместителем Ж.Я. Котина, разрабатывал тяжелые танки КВ и ИС. В августе 1943 г. он выполнил ответственное поручение танкостроителей танкограда – по приказу Ставки доставил в Москву для показа Верховному Главнокомандующему созданные ими образцы бронетанковой техники.

В1947 г. Н.М. Синев вновь активно включился в работу по созданию новой техники в Ленинграде. Николай Михайлович – один из крупных талантливых конструкторов оригинального отечественного оборудования для ядерной энергетики, автор изобретений, нашедших широкое применение на практике. Многие его разработки по технико-экономическим показателям превосходят зарубежные аналоги. В1953-1961 гг. под руководством Н.М. Синева были созданы главные турбозубчатые агрегаты и герметичные циркуляционные насосы для первого контура атомных судовых установок. Особая его заслуга в разработке комплексной турбинной установки атомохода «Ленин» и первой передвижной атомной электростанции ТЭС-3 в качестве главного конструктора.

Передвижной комплекс ТЭС-3 монтировался на четырех гусеничных шасси с использованием, как уже говорилось, узлов тяжелого танка Т-10. На первой машине был установлен ядерный реактор с обслуживающими работу системами, на второй – парогенераторы, компенсатор объема и циркуляционные насосы для подпитки первого контура, на третьей – турбогенератор, на четвертой – центральный пульт управления АЭС. Особенность ТЭС-3 заключалась и в том, что для ее эксплуатации не было необходимости строить специальные здания и другую инфраструктуру.

Энергетическая часть была создана в Физико-техническом институте им. А.И. Лейкунского (г. Обнинск, ныне – ФГУП «ГНЦ РФ – ФЭИ»), В начале 1960-х гг. были изготовлены две таких АЭС. Сам реактор представлял из себя цилиндр высотой 600 и диаметром 650 мм, в котором размещалось 74 тепловыделяющих сборки с высокообогащенным ураном.

Для защиты от облучения вокруг двух первых машин ТЭС-3 на месте эксплуатации должна была сооружаться земляная защита. Реакторная машина оснащалась транспортируемой биологической защитой, позволяющей производить монтажные и демонтажные работы уже через несколько часов после остановки реактора, а также перевозить реактор с частично или полностью выгоревшей активной зоной. При транспортировке охлаждение реактора осуществлялось с помощью воздушного радиатора, обеспечивающего съем до 0,3% номинальной мощности установки.

В 1961 г. в Физико-энергетический институт им. А.И. Лейкунского ввели в эксплуатацию ТЭС-3 с водо-водяным корпусным реактором. Эта установка успешно отработала весь цикл, исчерпав проектный ресурс. В 1965 г. ТЭС-3 остановили и вывели из эксплуатации. В последующем она должна была послужить основой для разработки электростанций подобного типа.

После опытной эксплуатации в Обнинске две самые «опасные» машины законсервировали, однако через несколько лет потребовалась отправить их для экспериментальных исследований на Камчатку (к термальным паровым гейзерам). С этой целью в Обнинск командировали инженера-испытателя КБ ЛКЗ Л. Захарова и заместителя начальника отдела испытаний С.И. Лукашева с механиками-водителями. На Камчатку был направлен инженер Ванин.

Следует особо подчеркнуть, что этой передвижной АЭС были не страшны самые сильные землетрясения: танковая подвеска и не такое выдерживает при выстреле.

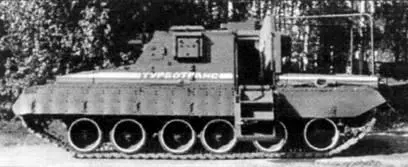

Высокозащищенное транспортное средство «Ладога».
