Техника и вооружение 2012 10

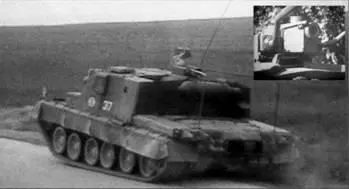

ВТС «Ладога», работавшее в районе ЧАЭС. 1986 г.

Общая масса, т Более 300

Масса оборудования, т Около 200

Мощность двигателя, л.с 750

Тепловая мощность, кВт 8,8 тыс.

Электрическая мощность турбогенератора, кВт 1500

Расход воды для охлаждения в первом контуре, т/ч 320

Давление воды, атм 130, при температуре

охладителя 270°С (на входе) и 300°С (на выходе);

Давление пара 20 атм с температурой 280°С

Продолжительность работы (кампании) Около 250 суток (при неполной загрузке элементов – до одного года)

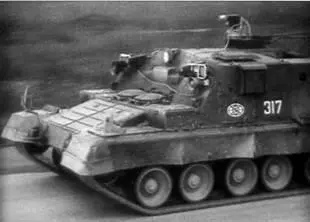

Высокозащищенное транспортное средство (ВТС) «Ладога» родилось почти через 20 лет после создания передвижной АЭС. Среди гусеничных энергонасыщенных машин, созданных специально для работы в чрезвычайных ситуациях, оно занимает особое место.

Задание на разработку высокозащищенного транспортного средства в КБ-3 Кировского завода получили в конце 1970-х гг. Требования к новой машине были крайне жесткие и трудновыполнимые. ВТС должно было обладать хорошей подвижностью, высокой защищенностью и способностью длительное время работать в автономном режиме. Важнейшим требованием являлось наличие надежной защиты экипажа от радиационного, химического и бактериологического воздействий, при этом для людей должен был быть обеспечен максимальный комфорт. Разумеется, учитывая предполагаемые сложные условия эксплуатации изделия, повышенное внимание уделялось средствам связи. Кроме того, ВТС следовало подготовить в сжатые сроки, при этом по возможности унифицировав его с другими машинами завода.

Без преувеличения можно сказать, что благодаря накопленному опыту, мощным производственной и испытательной базам ленинградским конструкторам удалось создать уникальную гусеничную машину, не имеющую мировых аналогов.

Работы по «Ладоге» возглавил В.И. Миронов, талантливый инженер и прекрасный организатор. За 45 лет своей трудовой деятельности он прошел путь от инженера-конструктора – до заместителя генерального конструктора, начальника специального бюро. В 1959 г., сразу после окончания Ленинрадского Политехнического института (по специальности гусеничные машины), он до ухода на заслуженный отдых активно участвовал практически во всех работах КБ Кировского завода. Неоднократно был награжден, а за особые заслуги в создании специальных машин трижды удостоен звания Лауреата Государственной премии.

В.И. Миронов.

Видеокамера.

Рабочее место механика-водителя и интерьер салона ВТС «Ладога».

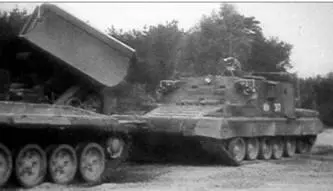

В районе ЧАЭС «Ладога» прошла более 4000 км, выполнив целый ряд исследований.

В конструкторском бюро было сформировано специальное конструкторское подразделение – КБ-А. С 1982 г. оно приступило к выполнению поставленной задачи. Активное участие в создании новой машины принимали начальник лаборатории Н.И. Буренков, главные конструкторы проекта А.М. Константинов и А.В. Васин, ведущие специалисты В.И. Русанов, Д.Д Блохин, Э.К. Фененко, В.А. Тимофеев, А.В. Алдохин, В.А. Галкин, Г.Б. Жук и другие.

Компоновочные работы, один из сложнейших этапов конструирования, выполнил А.Г. Янсон.

В ходе проектирования оригинальных систем и узлов, обеспечивающих высокую компактность и надежность машины, проявился конструкторский талант потомственного конструктора КБ O.K. Ильина (кстати, его отец, К.Н. Ильин, участвовал еще в разработке первых тяжелых танков и артсистем под руководством Н.Л. Духова). Можно с уверенностью сказать, что вклад Олега Константиновича в создание этой революционной машины необычайно высок.

Базой для ВТС «Ладога» послужило отработанное и хорошо зарекомендовавшее себя в войсках шасси основного танка Т-80. На нем установили корпус оригинальной конструкции с салоном, в котором разместили комфортабельные кресла, индивидуальное освещение, системы кондиционирования и жизнеобеспечения, средства связи, приборы наблюдения и измерения различных параметров внешней среды. Это позволило обеспечить нормальные условия работы в полностью герметизированном объеме салона. Аналог подобной системы жизнеобеспечения можно найти, пожалуй, только в космонавтике.

В качестве силовой установки выбрали газотурбинный двигатель ГТД-1250 мощностью 1250 л.с., разработанный в НПО им. В. Я. Климова. Предусмотрена система сдува пыли сжатым воздухом с направляющих лопаток соплового аппарата турбины,что позволяет быстро и эффективно производить дезактивацию. Сзади над левой надгусеничной полкой расположен газотурбинный энергоагрегат мощностью 18 кВт, обеспечивающий электроэнергией все системы «Ладоги» на стоянках.

Предусмотрена возможность обеспечить экипаж воздухом не через фильтровентиляционную установку, а из баллона, закрепленного на задней стенке корпуса. На внутренней поверхности корпуса крепятся элементы подбоя – противонейтронной защиты. Помимо перископов и приборов ночного видения, на «Ладоге» имеются две видеокамеры.

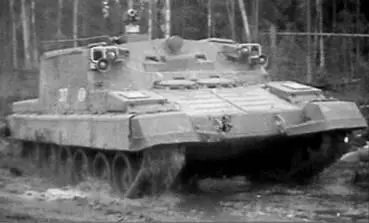

В начале 1980-х гг. ВТС «Ладога» прошло сложные испытания в пустыне Кара-Кум, горах Копет-Даг и Тянь-Шаня и в районах Крайнего Севера. Однако полностью продемонстрировать свои возможности «Ладога» смогла в ходе работ по ликвидации последствий катастрофы на Чернобыльской атомной электростанции (ЧАЭС), произошедшей 26 апреля 1986 г. В результате разрушения четвертого энергоблока в окружающую среду было выброшено большое количество радиоактивных веществ. В такой обстановке было приняло решение задействовать «Ладогу» – для рекогносцировки и оценки обстановки непосредственно у реактора.
