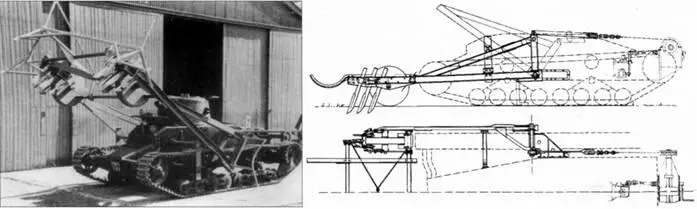

Танк «Матильда» I (А11Е1) с противоминным тралом «Фаулер Калтер Плау». Справа: схема ножевого трала «Фаулер Калтер Плау» и его установки на шасси танка «Матильда» I. Конструкция трала практически повторяет тракторный плуг. На корме машины смонтирован подъемный механизм с коробкой передач и приводом от двигателя танка. Рисунок из патента.

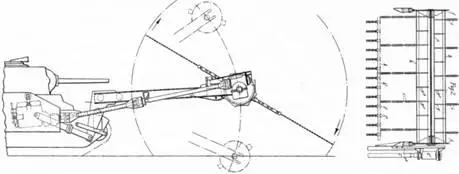

Устройство бойкового противоминного трала «Барон» I и схема его установки на танк Mk II «Матильда», приведенные в патентах, полученных А.С.Й. ДуТой в Канаде в 1947 г. (№444237) и в США в 1949 г. (№2,489,564).

Танк-тралыцик «Барон» I на базе танка Mk II «Матильда» с поднятой рамой.

Танк-тральщик «Барон» I. В кожухе на правом борту установлен дополнительный двигатель «Крайслер» для привода ротора бойкового трала.

Самоходный трал «Барон» IIIA на базе танка Mk II «Матильда» с установкой неподвижной рубки, двух двигателей «Бедфорд» (мощностью 75 л.с. каждый) для привода ротора бойкового трала и вращающихся ножей. Хорошо виден привод ротора. Испытания в Англии, конец 1942 г.

Схема трала, аналогичная схеме трала майора Ду Той, независимо возникла и в британских войсках на Ближнем Востоке. Там на танк «Матильда» установили приспособление «Скорпион I», разработанное группой под руководством майора Л.А. Гриллинга. Оно было проще, чем на машинах «Барон», и включало неподвижно укрепленную раму ротора и один 30-сильный приводной двигатель «Бедфорд», смонтированный на правом борту корпуса, рядом с местом оператора. 32 танка «Матильда» с тралом «Скорпион I» использовались под Эль-Аламейном в октябре 1942 г. и позже в ходе некоторых операций в Северной Африке. Здесь минные тралы оказались весьма кстати: в сражении у Эль-Аламейна немцы, перейдя к обороне, установили перед своими позициями около 500000 мин.

В декабре 1942 г. соответствующие материалы были переданы в военное министерство, и с февраля 1943 г. тралы типа «Скорпион» производились серийно в Великобритании для оснащения пехотных танков Mk III «Валентайн». Их ставили также на поставлявшиеся в Великобританию американские танки М3 «Грант». Пропаганда союзников не замедлила объявить, что танки-тральщики типа «Скорпион» в Северной Африке «уничтожали на своем пути 100% нацистских мин» и приводила в пример некий танк- тральщик, якобы «уничтоживший 47 мин» без вреда для себя.

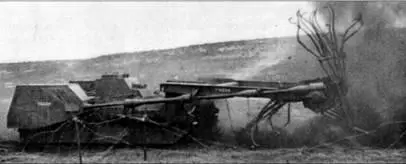

«Валентайн Скорпион II» представлял собой бронированный самоходный трал на шасси танка «Валентайн» с заменой башни на неподвижную бронерубку оператора и установкой дополнительного приводного двигателя. На корме «Валентайн Скорпиона» для уравновешивания укрепленной спереди рамы с ротором размещался массивный противовес. Переоборудование танков производилось в середине 1943 г. Но поскольку на практике предпочтение отдали танкам-тральщикам «Шерман Крэб», «Валентайн Скорпион» также использовали только для обучения.

Любопытно, что в основе бойковых тралов лежали уже известные схемы сельскохозяйственных орудий – не зря тот же Дю Той именовал свой трал «молотилкой», а У. Тейлор, патентуя бойковый трал в США в 1944 г., ссылался на уже известные бойковые рыхлители и культиваторы. На рыхлители, прополочные бороны и дорожные катки ссылались и разработчики катковых тралов. Использование при создании противоминных тралов схем сельскохозяйственных орудий и дорожных машин было естественно.

Другой вариант самоходного противоминного трала на шасси танка «Матильда» – AMRA Mk Ia. Катковый трал AMRA (Anti Mine Roller Attachment – «противоминное катковое оборудование») был разработан и изготовлен фирмой «Дж. Фаулер энд Ко», известным производителем тракторов, дорожных катков и и сельхозорудий. Трал «Фаулер Роллерз», спроектированный еще в 1937 г., теперь приспосабливался для установки на различные танки, что отражалось в буквенных индексах модификаций трала. На тяжелой раме из двутавровых балок, крепящейся на передней части корпуса машины, шарнирно подвешивались две колейные секции – каждая по два-три последовательно установленных широких катка. Общая масса четырех катков составляла 1,5 т. Катки могли поворачиваться относительно секции.

Однако танки-тральщики «Матильда» AMRA Mk Ia использовались довольно ограниченно, в том числе в Северной Африке (в Западной Пустыне). Трал AM RA обладал низкой взрывоустойчивостью, рама и катки серьезно повреждались при подрыве одной мины, поэтому он применялся в основном для разведки минных полей. Проделывание проходов в обнаруженном минном поле брали на себя пешие саперы. Тем не менее изготовили 140 комплектов AMRA.

При поражении более чем одного катка трал AMRA мог целиком сбрасываться с танка-тральщика с помощью подрываемых электрическим сигналом пиропатронов. Давление катка AM RA в стандартном варианте хватало для подрыва мины, неглубоко установленной в песке (как это было в Западной Пустыне в Африке), но на более прочных грунтах оно оказывалось явно недостаточным. Тогда снимали торцевую крышку каждого катка и заполняли его тем, что было под рукой – землей, щебнем, водой. Поскольку рама крепилась на корпусе жестко, на марше катки возили за танком-тральщиком в грузовике и монтировали только перед боевым применением. Установленный на танк AMRA мог использоваться также как своеобразная «тележка» для подачи на препятствия мощного подрывного заряда «Кэррот» (заряд в 300 кг бризантного взрывчатого вещества после подачи на препятствие подрывался дистанционно). Входе наступления на Бардию (в Ливии) в январе 1941 г. британские войска применяли, по крайней мере, один тральщик на базе танка «Матильда» с переделкой трала типа «Фаулер» (AMRA) в ножевой: на раму трала вместо катков крепили две ножевые колейные секции в виде плужных отвалов, для их поддержки впереди установили пару колес от грузового прицепа. Очевидно, на песчаном грунте работа ножевых тралов казалась надежнее.

AMRA Mk Ib испытывался на шасси «Валентайн» – как и другой вариант каткового трала, получивший прозвище «Сентипед» («сороконожка»), AMRA Мк IIе устанавливался на танк Mk IV «Черчилль».

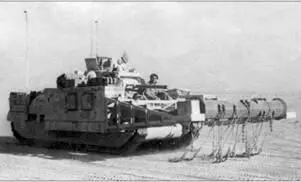

Танк-тральщик «Матильда-Скорпион» с тралом «Скорпион I». Обратите внимание на противовес, закрепленный на корме.
