Кроме монтажа перечисленных тралов, танки «Матильда», «Валентайн» и «Черчилль» приспосабливали для подачи на минное поле удлиненных зарядов разминирования.

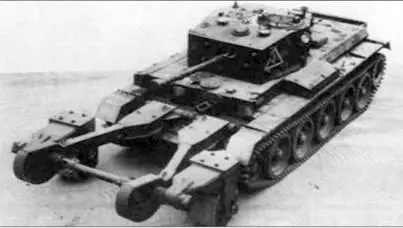

Установка каткового колейного противоминного трала CIRD на крейсерский танк Mk VIII «Кромвель» (слева) и на пехотный танк Mk IV «Черчилль» (справа). Хорошо видны способы нагружения катков трала, а также отличия в способах крепления трала, вызванные разными схемами компоновки танков.

Испытания в 79-й бронетанковой дивизии ножевого трала «Буллсхорн» на танке М4А4 (британское обозначение танка – «Шерман» V).

Испытания ножевого трала, разработанного группой MD1 полковника Джеффрис, на танке «Шерман».

Опытный колейный трал типа «грабли» с механическим приводом «ножей», смонтированный на танке Mk III «Валентайн».

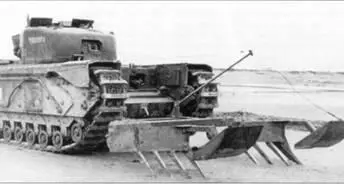

Невооруженная инженерная машина «Черчилль» AVRE с ножевым противоминным тралом «Джеффрис».

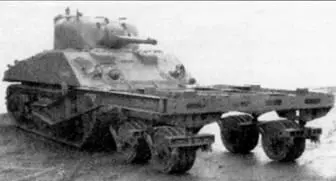

Установка «разведывательного» каткового противоминного трала AMRCR на танк М4 «Шерман».

Базой для создания танков-тральщиков послужили и «крейсерские» британские танки. Здесь использовались катковые тралы, сулившие, казалось бы, большие скорости разминирования. Кроме того, подавляющее большинство применявшихся воюющими сторонами противотанковых мин относилось к противогусеничным минам с взрывателями нажимного типа, и катковые тралы казались оптимальным решением для быстрой организации проходов в минных полях на различных грунтах.

В 1940 г. армия Великобритании приняла на вооружение крейсерский танк Mk V «Ковенэнтер», однако использовала его в основном как учебную машину и базу для специальных машин. В частности, в 1942 г. на «Ковенэнтер» испытывали вновь разработанный трал AMRA Мк 1 с. Подобной переделке подвергся и следующий крейсерский танк – Mk VI «Крусейдер», но танк-тральщик «Крусэйдер» AMRA Mk Id с тем же навесным катковым тралом, хотя и с усиленной рамой, тоже остался опытным. Крейсерский (средний) танк MkVIII «Кромвель» оснастили катковым тралом CIRD, но в танки-тральщики, известные под обозначением «Кромвель» 1C, переделали лишь несколько машин.

С другой стороны, британская армия широко применяла американские танки, получаемые по программе ленд-лиза (именно британцы присвоили американским танкам «имена собственные» – «Генерал Ли», «Генерал Грант», «Генерал Шерман», «Генерал Стюарт», прочно за ними закрепившиеся). Для установки на эти машины приспособили большинство противоминных тралов, созданных британскими инженерами до 1943 г. Несколько тралов британцы разработали специально для применения с американскими танками. Этим опытом воспользовались и американцы.

На средние танки М3 «Грант» и М4 «Шерман» монтировали бойковый трал «Скорпион». «Грант Скорпион III» на основе М3 отличался облегченным вариантом трала «Скорпион I» – это должно было увеличить скорость движения танка- тральщика и позволить ему (по крайней мере, с тралом в походном положении) не отставать от «линейных» машин на марше. При установке трала демонтировалась 75-мм пушка из бортового спонсона, чтобы разместить раму трала, а на корме крепился противовес. Трал изготавливался заводом «Ройал Электрикал энд Мекэникэл Инжинирз» в начале Тунисской кампании. Всего выпустили несколько таких машин.

Модификация «Грант Скорпион IV» отличалась от предшественника добавлением второго двигателя «Бедфорд» для увеличения усилия вращения ротора (трал «Скорпион II») – двигатели монтировали в особых кожухах на крыше моторного отделения танка. Такой же комплект устанавливался на «Шерман Скорпион IV» на основе М4А2. Эти машины использовались в Северной Африке в мае 1943 г.

На танке-тральщике «Шерман Прэм» на двух отдельных рамах разместили одновременно катковый и бойковый тралы с приводом от ведущих колес танка через цепную передачу. Но дальше экспериментов дело не пошло.

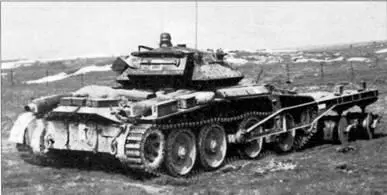

Крейсерский танк Мк V«Ковенэнтер» использовался в 1942 г. для испытаний вновь разработанного каткового трала AMRA Mk 1 с.

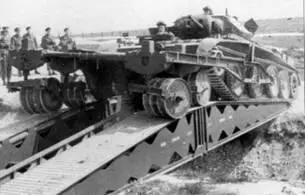

Крейсерский танк Mk VI «Крусэйдер» с катковым противоминным тралом AMRA Mk Id преодолевает колейный мост.

Самоходный трал «Грант Скорпион III» с неподвижной рубкой вместо башни – для снижения массы машины.

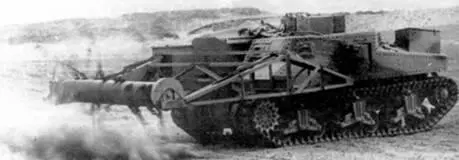

«Грант Скорпион III» на испытаниях. Видна установка дополнительного двигателя для привода ротора трала на правом борту и противовеса на корме.

Танк-тралыдик «Грант Скорпион IV» на марше.

Бойковый трал «Скорпион» на танке «Шерман». На корме танка видны дополнительные двигатели.

Опытный танк-тральщик «Шерман Прэм». Одновременно установлены катковый и бойковый тралы.

На самоходный трал «Шерман Маркуис», также оставшийся опытным, крепился комплект бойкового трала «Скорпион II», изначально предназначенного для «Валентайна» (название трала означало «Маркиз» – видимо, в противоположность «Барону», хотя первоначально трал именовался «Шерман Октопус», т.е. «осьминог»). Сборка трала могла подниматься гидравлическим устройством; двигатель привода ротора находился в бронекожухе на месте башни. В мае 1943 г. был представлен «Шерман Лобстер», который отличался от «Маркуис» приводом ротора за счет отбора мощности от двигателя танка. Эта разработка оказалась переходной к варианту «Шерман Крэб», появившемуся уже в июне 1943 г. и после доработки запущенному в серийное производство.
