Хотя исследования, проведенные одним из институтов МО КНР, покачали, что боевая эффективность авиационного комплекса Q-6 (при условии, что китайским конструкторам и производственникам удастся уложиться в проектные требования) должна втрое превышать соответствующий показатель модернизированного Q-5, все новые проблемы, возникающие перед разработчиками этого истребителя-бомбардировщика, привели в 1989 году к прекращению программы. К этому времени было построено три прототипа самолета 0-6: один предназначался для стендовых испытаний, второй – для наземных испытаний БРЭО и третий, летный – для отработки крыла изменяемой стреловидности (в воздух он так и не успел подняться). Однако, по утверждениям китайцев, хотя программа Q-6 и была закрыта, накопленный в ходе ее реализации значительный опыт и технические наработки были широко использованы в других, более успешных, программах.

Статические испытания JH-7

603-й проектный институт (в настоящее время он известен как 1-й институт AVIC), расположенный в городе Сиане и входящий в Сианьское авиационное промышленное объединение, позже других китайских предприятий включился в работы по созданию перспективного сверхзвукового ударного самолета. В 1983 году, после нескольких лет предварительных исследований, там началась разработка относительно тяжелой двухдвигательной двухместной ограниченно-маневренной машины, оптимизированной для применения с малых высот. Первоначально новый самолет носил обозначение Н-7 (Н – Hongzhaji, или бомбардировщик), а затем был переименован JH-7 (Jianjiji- Hongzhaji – истребитель-бомбардировщик). На раннем этапе работ рассматривался проект двухместного самолета, по своей компоновке напоминавшего такие машины, как F-l 11 и Су-24, имеющие рядное размещение членов экипажа. Однако позже облик JH-7 был радикально пересмотрен. Теперь самолет, получивший тандемное расположение кресел (по воспоминаниям участников описываемых событий, в большей степени устраивающее заказчиков из ВМС НОАК), стал больше походить на франко-британский истребитель-бомбардировщик SEPECAT «Ягуар», японский Мицубиси F-1 или югославско-румынский JUROM IAR-93 «Орао». При этом, учитывая «особые» политические отношения, сложившиеся в 1970-х годах между Румынией и КНР, нельзя исключить и прямого научно-технического обмена в области военного самолетостроения, существовавшего между двумя этими социалистическими странами (что и могло обусловить близость компоновок IAR-93 и JH-7). Следует отметить также, что завод в Сиане к середине 1970-х годов уже имел и собственный опыт производства и модернизации ударных самолетов Н-6 (Ту-16), что, безусловно, пригодилось и при создании нового истребителя-бомбардировщика.

JH-7 предназначался для нанесения высокоточных ударов по сильнозащищенным целям с применением как свободнопадающих авиабомб, так и управляемого ракетного оружия. Типовой боевой полет должен был выполняться на малых и предельно малых высотах (в том числе и в режиме следования рельефу местности). Предполагалось, что истребитель-бомбардировщик будет обладать способностью вести оборонительный воздушный бой с использованием управляемых ракет класса «воздух-воздух». Экипаж самолета состоял из двух человек – летчика и штурмана-оператора. БРЭО включало навигационно-прицельный комплекс, обеспечивающий применение оружия по малоразмерным наземным и морским целям, а также маловысотный полет.

Самолет был спроектирован по нормальной аэродинамической схеме с высокорасположенным крылом, имеющим двойной угол стреловидности (55 град, по 1 /4 хорд в корне и 45 град. – в концевой части), цельноповоротным горизонтальным оперением и однокилевым вертикальным оперением, дополненным развитым подфюзеляжным гребнем. Относительно тонкое крыло имело небольшой отрицательный угол поперечного V. Передняя кромка крыла приблизительно на 2/3 размаха образовывала небольшой уступ («клык»), над которым, на верхней поверхности крыла, был расположен аэродинамический гребень.

Обводы фюзеляжа были выполнены в соответствии с правилом площадей. Фюзеляж имел прямоугольное сечение, по бокам его располагались нерегулируемые воздухозаборники, снабженные отсекателями пограничного слоя.

Экипаж, состоящий из двух человек, размещается по схеме «тандем». На истребителе-бомбардировщике были установлены катапультные кресла китайского производства HTY-4, обеспечивающие возможность покидания самолета на высотах от 0 до 20000 м в диапазоне приборных скоростей от 0 до 1000 км/ч. Члены экипажа располагались в кабине под единым фонарем с трехсекционным козырьком, обеспечивающим хороший обзор в направлении «вперед-вниз» как летчику, так и штурману-оператору. Комплекс приборного оборудования, видимо, соответствовал уровню 4-го поколения и включал традиционные электромеханические приборы, индикаторы БРЛС в передней и задней кабинах, а также индикатор на лобовом стекле (ИЛС) у летчика.

Второй летный опытный экземпляр JH-7 во время испытаний

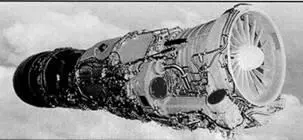

Двигатель "Спей" Мк.202

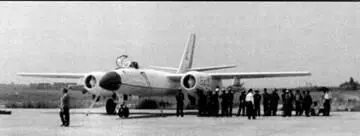

Испытания систем вооружения для JH-7 на бомбардировщике Н-5

Силовая установка JH-7 состояла из двух двухконтурных форсированных двигателей WS-9. ТРДДФ этого типа представлял собой китайский лицензионный вариант английского турбовентиляторного двигателя Роллс-Ройс «Спей» Мк.202, разработанного для истребителей ВВС Великобритании F-4K/M «Фантом» II. Следует сказать, что это был первый, за послевоенный период времени, случай, когда китайский боевой самолет было решено оснастить двигателем не советской, а западной разработки.

Соглашение с фирмой «Роллс-Ройс» о приобретении лицензии на выпуск двигателей данного типа было заключено 1975 году, еще до того, как китайское руководство определилось с выбором самолетов, на которых они должны были устанавливаться. В том же году с англичанами было подписано и соглашение о выпуске в КНР при английской технической поддержке ТРДДФ «Спей» Мк.202, получившего китайское обозначение WS-9. Производство двигателей начали подготавливать в Китае в 1976 году, тогда же в Англии было закуплено 50 уже готовых ТРДДФ «Спей» Мк.202.

Двигатель RB.168 Mk.202 Spay Military, созданный в 1 964 году, являлся «членом благородного семейства» двухконтурных двигателей «Роллс-Ройс» типа RB.168, устанавливавшихся на различные самолеты как военного, так и гражданского назначения. Вариант Мк.202 имел тягу 5450/9200 кг, массу 1856 кг, диаметр 1092 мм и длину 5205 мм. По статической тяге он несколько превосходил ТРДФ типа Дженерал Электрик J79, применявшийся на самолетах «Фантом» II американского производства. Однако из-за большего расхода воздуха английского двигателя потребовалась увеличение сечения воздухозаборника, что отрицательно сказалось на аэродинамике самолетов. С ТРДДФ фирмы «Роллс- Ройс» английские истребители F-4K и М имели несколько лучшие, по сравнению с американскими «Фантомами», разгонные характеристики на малой скорости. Однако на больших скоростях преимущество полностью переходило к американским самолетам с ТРДФ. Как показала дальнейшая практика использования двигателей «Спей» Мк.202 в ВМС и ВВС Великобритании, эти ТРДДФ проявили себя не самым лучшим образом на сверхзвуковых боевых самолетах.
