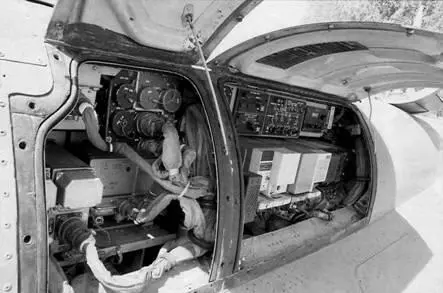

Блоки САУ, системы вооружения и цифровая вычислительная машина в закабинном отсеке Су- 17М4

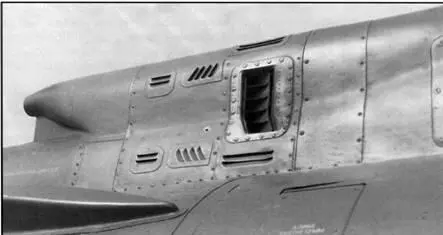

Воздухозаборник и выход теплообменника системы кондиционирования СКВ-6260 в основании киля Су-17М4

Комплект кислородного оборудования (ККО), устанавливаемый на Су-17М4, не предусматривал использование летчиком гермошлема ГШ-6М, массивного "горшка", полеты разрешалось выполнять только в защитных шлемах типа ЗШ-5А или новых ЗШ-7 различных модификаций. В зависимости от высоты и скорости полета летчик мог использовать вентилируемый костюм ВК-ЗМ или высотный компенсирующий ВКК-6М. При полетах на высотах менее десяти километров вместо последнего мог применяться противоперегрузочный костюм ППК-1У, обеспечивающий несколько меньшую переносимость пилотажных перегрузок, чем ВКК. При выполнении задания над морем предусматривалось использование высотного морского спасательного костюма ВМСК-2М или ВМСК-4. В кабине устанавливалось катапультное кресло К-36ДМ, замененное с 34-й серии выпуска на усовершенствованное К-36ДМ серии 2 с иной системой наземной блокировки, складными ручками катапультирования и новым НАЗ-7М, в комплект которого вместо надувной спасательной лодки МЛАС вошел более практичный плот, а также были убраны рыболовные снасти, фляги с водой, а шоколад заменен леденцами (по мнению медицины, карамельки лучше утоляли жажду).

С той же серии в целях повышения безопасности при тренировках по слепому самолетовождению в кабине установили шторку веерного типа, в убранном положении складывающуюся по правую сторону фонаря летчика. При катапультировании или достижении опасной высоты полета (по данным от радиовысотомера) она автоматически открывалась (такая же система в серии стала устанавливаться и в передних кабинах "спарок"). Была введена и новая сигнализация открытого положения фонаря кабины, предупреждавшая летчика о неготовности к полету.

Поскольку большая часть нового оборудования и пульты наземной подготовки и ввода данных в ПрНК, АРК, систему управления оружием и ряд других систем находились в закабинном отсеке и гаргроте, для подхода к их люкам, находящимся на приличной высоте, на Су-17М4 была введена новая наземная стремянка с площадкой-дорожкой, которая крепилась в пазах на фюзеляже. Подобная конструкция к тому времени уже использовалась на Су-17УМЗ, но там она предназначалась, в основном, для посадки инструктора в свою кабину (на Су-17УМ для попадания в переднюю и заднюю кабины использовалась своя стремянка для каждой) и удобства подхода к заправочной горловине топливной системы. С площадки-дорожки обеспечивались хорошие условия работы с блоками ПрНК, панелями ввода данных системы управления оружием и другим оборудованием, доступ к которому открывался через большой люк в закабинном отсеке.

Занятие гаргрота оборудованием вытеснило из него пятый топливный бак, в результате чего объем топливной системы самолета, по сравнению с С/-17МЗ, несколько сократился и теперь составлял 4590 л. Как и на последних сериях "эм-троек", для предотвращения распространения фронта пламени и развития взрыва при попаданиях в крыльевые баки-отсеки они заполнялись поропластом. Им же в "особый период" можно было заполнять и подвесные баки ПТБ-800 и ПТБ-1150. Как и на предыдущих модификациях, заправка внутренних баков хоть и выполнялась централизованно через горловину в гаргроте, ее выполняли не под давлением, а открытым способом с помощью заправочного пистолета. С 34-й серии Су-17М4 комплектовался сигнализацией невыработки подвесных топливных баков, ранее отсутствовавшей на всех машинах "семнадцатого" семейства. В случае необходимости, вместо штатных дюралевых ПТБ-800 под самолет можно было подвешивать и дешевые подвесные баки ПТБ-В-800 из полиамидной пластмассы. Из-за своей менее прочной конструкции эти баки можно было использовать на скорости до чисел М=0,9 и перегрузке до 4 единиц.

Новое оборудование и вооружение самолета потребовало доработать и электрооборудование машины. Как и на прежних модификациях Су-17, основными источниками постоянного тока являлись два генератора ГС-12Т (на Су-17 "без буквы" устанавливался в единственном числе), а переменного тока – один СГО-8ТФ. Аварийным и резервным источником постоянного тока служила аккумуляторная батарея 20НКБН-25 большей емкости на никель-кадмиевых элементах (на Су-17 и Су-17М батарея 12АСАМ- 23). А вот вместо "разношерстных" вторичных источников переменного тока на прежних модификациях машины, Су-17М4 получил два новых мощных комбинированных преобразователя ПТО-1000/1500, дававших весь необходимый для функционирования оборудования и вооружения самолета диапазон напряжений.

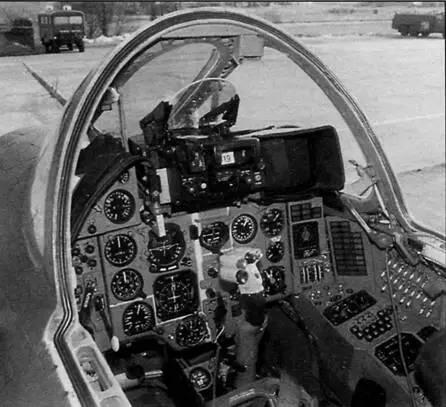

Кабина летчика самолета Су-17М4. Справа от визирной головки прицела С-17ВГ-1 виден экран телевизионного индикатора ИТ-23М с закрывающим его от солнца резиновым "голенищем"

Невзирая на установку большого количества нового оборудования, модернизация сопровождалась снятием ряда оказавшихся лишними агрегатов, функции других были сосредоточены в более совершенных системах (та же электросистема или прицельно-навигационный комплекс). В итоге новая машина оказалась даже несколько легче предшествующей модификации – экономия в весе по сравнению с Су-17МЗ составила полсотни килограммов, пусть и немного, но сам по себе факт облегчения конструкции при оснащении новым оборудованием был примечательным.

Претерпела изменения и система управления самолетом – элероны теперь приводились в действие усовершенствованными бустерами БУ-220ДЛ2 и БУ-220ДП2. Новая САУ-22М-2, взаимодействуя с ПрНК, радиовысотомером малых высот и механизмами триммирования МП-100М, в дополнение к уже имевшимся режимам обеспечивала выполнение директорной или автоматической боковой наводки на цель при бомбометании с горизонтального полета и кабрирования, а также повторный заход на цель. При заходе на посадку в автоматическом режиме на Су-17М4 летчик мог выборочно отключать автоматику управления по крену либо тангажу, в зависимости от условий, – к примеру, боковом или встречном ветре, получая возможность вручную "рулить" самолетом по крену, когда САУ вела его по высоте, или наоборот.

С 34-й серии на самолет стали устанавливать САУ-22М-3 с автоматом перекрестных связей и блоком увода с опасной высоты, разрешив полеты в автоматическом режиме над равнинной местностью на высотах 50-100 м. С этой же серии для улучшения поведения самолета на больших углах атаки на самолете был установлен автомат предкрылков. Теперь при крыле в положении 45° по достижению угла атаки в 16° или по темпу роста угла к его приближению автоматически выдвигалась концевая секция предкрылков. Система позволила существенно расширить диапазон полетных режимов и безопасность, позволяя летчику уверенно пилотировать машину на прежде критичных и запретных скоростях и углах атаки. Со включенной автоматикой при "пилотажной" стреловидности крыла 45° допустимые углы атаки "с забросом" без риска сваливания возросли до 31° (прежде предельный угол в этой конфигурации составлял 22°). Минимальная эволютивная скорость, при которой сохранялось нормальное управление самолетом, при всех вариантах положения крыла и подвесках боевой нагрузки была уменьшена на 50 км/час. Так, для самолета без подвесок управляемость самолетом сохранялась до 350 км/час вместо прежних 400 км/час.
