В боевом отделении, занимавшем среднюю часть корпуса и башню (боевое отделение было ограничено спереди отделением управления и носовыми топливными баками, а сзади – перегородкой МТО и баками-стеллажами), располагались: основное и вспомогательное оружие с узлами и агрегатами стабилизатора; рабочие места экипажа (наводчика, за ним командира танка – слева от пушки и заряжающего – справа от пушки); приборы управления огнем, приборы наблюдения; средства связи; часть боекомплекта; средние топливные баки-стеллажи (частично), подогреватель с устройством обогрева боевого отделения, нагнетатель системы ПАЗ и другое оборудование.

Размеры боевого отделения по сравнению с боевым отделением танка Т-54А были увеличены за счет сокращения объема МТО и использования опоры башни большего диаметра (2250 мм вместо 1816 мм на Т-54А).

Над рабочим местом командира на крыше башни монтировалась командирская башенка с входным люком, закрывавшимся броневой крышкой. В ней размещались прибор наблюдения командира ТПКУ со специальным приводом командирского целеуказания и четыре смотровых призмы, две из которых находились в крышке люка.

При ведении боевых действий ночью смотровой прибор ТПКУ заменялся прибором ночного видения «Узор», блок питания которого устанавливался вместо одной из призм.

Для подсветки местности использовался прожектор ОУ-3, крепившийся на командирской башенке.

Сиденье командира танка с мягкой откидной подушкой имело регулировку по высоте и крепилось с помощью кронштейна к верхнему погону опоры башни. Мягкая спинка сиденья монтировалась на трубе сиденья, что обеспечивало сохранение положения спинки относительно подушки сиденья при изменении его положения по высоте. Подножка командира фиксировалась на кронштейне сиденья наводчика, которое имело быстродействующую регулировку по высоте и при необходимости могло откидываться книзу.

Заряжающий мог вести наблюдение за местностью, используя поворотный смотровой прибор МК-4 в крыше башни над его рабочим местом. В походном положении для заряжающего предусматривалось складное сиденье, служащее ему подножкой при стрельбе из зенитного пулемета. Сиденье имело быструю и удобную регулировку по высоте. При заряжании орудия сиденье снималось и укладывалось в специально предусмотренном для этого месте.

Для предотвращения возможности травмирования наводчика и командира танка между сиденьями и пушкой, а также с левой стороны сиденья наводчика монтировались защитные щитки. Для удобства работы заряжающего боевое отделение оснащалось вращающимся поликом (диаметр 1540 мм). Он имел две опоры – шариковую, в центре которой располагалось ВКУ, и погонную, опиравшуюся на четыре шарикоподшипника, установленных на днище корпуса. Привод к полику осуществлялся через трубу, одновременно служившую для прокладки проводов от ВКУ к башне. Для обеспечения открытия крышки люка запасного выхода в полике имелись выемка и поворотное наружное кольцо, которое легко раскреплялось, обеспечивая поворот полика и расположение выемки над люком. Кроме того, для упора левой ноги наводчика на вращающемся полике был предусмотрен оградительный щиток.

Установка сидений экипажа в башне танка «Объект 140».

Командирская башенка танка «Объект 140».

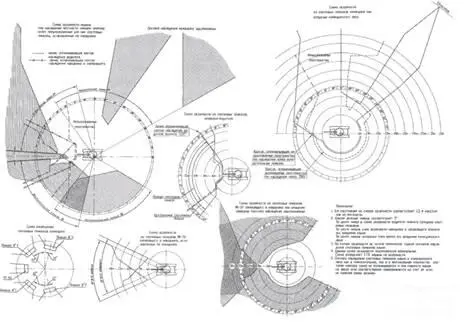

Схема обзорности из танка «Объект 140».

Рабочие места наводчика и командира танка «Объект 140».

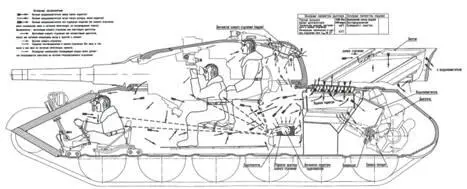

Схема вентиляции обитаемых отделений танка «Объект 140».

Вращающееся основание люка заряжающего танка «объект 140» под установку зенитного пулемета КПВТ. Слева хорошо виден маховичок привода горизонтальной наводки установки.

Вид на МТО танка «Объект 140».

Установка пушки Д-54ТС в башне танка «Объект 140» (вид на казенную часть пушки).

Схема обзорности через ночной прибор «Узор» при установке головки ночного прицела «Луна-И» в танке Объект 140».

Вентиляция боевого отделения осуществлялась с помощью нагнетателя, входившего в состав системы ПАЗ и устанавливавшегося в кормовой части крыши башни, а также двух специальных лючков, располагавшихся в верхних углах перегородки МТО.

МТО располагалось в кормовой части корпуса машины и было отделено от боевого отделения глухой перегородкой. Оно имело оригинальную компоновку: двигатель и трансмиссия размещались в так называемом «машинном отделении», а система охлаждения, включавшая в себя водяной и масляный радиаторы и два вертикально установленных эжектора (вместо вентиляторов), – в отдельном «радиаторном отсеке», перед «машинным отделением».

В башне танка размещалась 100-мм нарезная танковая пушка Д-54ТС, оснащенная двухплоскостным стабилизатором «Молния» (на втором образце танка «Объект 140» – «Вьюга»), щелевым дульным тормозом, эжекционным устройством продувки канала ствола после выстрела. Высота линии огня составляла 1678 мм. Пушка монтировалась в расточках корпуса башни с помощью цапф со специальными обоймами, которые стопорились клиньями.

В качестве вспомогательного оружия использовались спаренный (справа от пушки) и курсовой (в отделении управления) 7,62-мм пулеметы СГМТ, а в качестве дополнительного – зенитный 14,5-мм пулемет КПВТ, турель которого монтировалась на поворотном основании люка заряжающего.

Для стрельбы из пушки и спаренного пулемета в дневных условиях на двух опытных образцах использовался телескопический прицел ТШ-2-32П 115* , в ночных условиях – прицел «Луна-II» (ТПН-1). Инфракрасный прожектор прицела Л-2 имел два варианта установки: на подвижной бронировке пушки или на цапфах на лобовой части башни. Головка ночного прицела и инфракрасный прожектор устанавливались только в ночное время, в дневных условиях они снимались (вместо головки прицела устанавливалась броневая крышка) и размещались в танке в специальных укладках.
