Для снижения загазованности боевого отделения при стрельбе из пушки в техническом проекте этого танка впервые была разработана конструкция механизма выброса стреляных гильз, впоследствии внедренного в серийном Т-62. Однако на первом опытном образце танка «Объект 140» этот механизм не устанавливался.

116* Из общего количества выстрелов 27 шт. располагались в легкодоступных для заряжающего местах, что составляло 54% вместо 40%, требуемыхпо ТГТ. Кроме того, применение баков-стеллажей позволило по сравнению с танком Т-54А увеличить количество размещаемых в танке выстрелов на 47% и топлива на 33%.

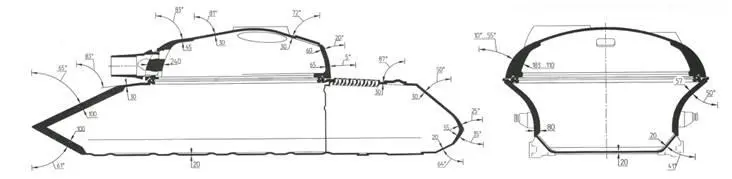

Схема броневой защиты танка «объект 140».

Чертеж броневого корпуса танка «Объект 140».

Броневая защита танка – дифференцированная, противоснарядная. Ее конструкция предусматривала максимальное сокращение основных бронированных поверхностей с большой толщиной брони при обеспечении необходимых внутренних объемов танка за счет применения рациональных форм корпуса и башни.

В поперечном сечении корпус танка в зоне башни имел форму «рюмки». Это позволило решить противоречивые требования, предъявлявшиеся к корпусу.: получить малую ширину в зоне ходовой части и максимально возможную – в зоне погона башни. В результате увеличили диаметр башни в свету и отказались от переходных деталей (планок) подбашенной коробки.

Носовая часть сварного корпуса состояла из верхнего и нижнего броневых листов толщиной 100 мм. Бортовые листы корпуса из специального проката – гнутые, цельноштампованные, имели переменную толщину (в верхней части – 57 мм, в нижней – 80 мм). Верхний лобовой и бортовые листы корпуса выступали вверху таким образом, что защищали опору башни от пуль и осколков. В нижней части бортовые листы соединялись сваркой с листами глубокого редана, переходившего в днище. Кормовая часть корпуса представляла собой литую вставку с наклонными верхним и нижним броневыми листами.

Крыша корпуса толщиной 30 мм состояла из горизонтальной части и располагавшихся под большими углами передних и задних скуловых листов. Цельноштампованная подбашенная часть крыши арочной конструкции (располагалась с углом наклона на носовую часть 7°30’ к горизонту) за счет «скул» и кольцевой впадины под погон обеспечивала значительную жесткость корпусу и решала проблему повышения живучести танка при попадании снарядов в лобовую часть башни. Для защиты опоры башни от пуль и осколков в передней части подбашенного листа была сделана выштамповка, перекрывавшая щель между крышей корпуса и «юбкой» башни, а по бортам и со стороны кормы приварены специальные броневые планки. Крыша корпуса над МТО (имела наклон с понижением в сторону кормы на 80 мм) для обеспечения доступа к агрегатам и узлам силовой установки и трансмиссии была выполнена откидывающейся назад. Для облегчения поднятия крыши членами экипажа в ее петлях устанавливался торсион, а сама она изготавливалась из алюминиевого сплава.

Днище корпуса корытообразной формы сваривалось из двух штампованных броневых листов толщиной 20 мм. Для увеличения жесткости и размещения торсионных валов подвески в днище были сделаны специальные выштамповки. Помимо запасного люка, в днище корпуса, в районе МТО, для обеспечения монтажа агрегатов силовой установки и их регулировок имелись три больших и несколько малых люков, закрывавшихся броневыми крышками.

Применение цельноштампованных бортов корпуса в сочетании со скуловыми листами крыши толщиной 30 мм в районе МТО (в этом месте поперечное сечение корпуса от «рюмки» переходило к «шестиграннику») и крыши МТО из алюминиевого сплава позволило существенно снизить массу корпуса (до 12180 кг вместо 12818 кг у Т-54А). Одним из недостатков конструкции корпуса являлось отсутствие замковых соединений в сварных узлах, что привело к его низкой живучести при снарядном обстреле.

Литая башня с вварной цельноштампованной крышей и большим диаметром опоры имела полусферическую приплюснутую форму и отличалась меньшей высотой по сравнению с башней серийного Т-54А. Значительно уменьшить высоту башни (на 87 мм) удалось за счет опускания оси цапф пушки и выполнения стенок башни с максимальными углами наклона от вертикали. Это позволило резко сократить площадь лобовой поверхности корпуса башни и сэкономить ее массу.

Максимальная толщина лобовой брони башни составляла 240 мм, бортовой – 220 мм. Небольшая амбразура под установку пушки в лобовой части корпуса башни спереди закрывалась подвижной бронировкой, крепившейся к люльке пушки болтами. Конструкция бронировки была выполнена таким образом, что исключала проникновение внутрь танка осколков и свинцовых брызг от пуль. Справа и слева от амбразуры пушки имелись отверстия для спаренного пулемета и телескопического прицела. Ввиду того, что ось канала ствола спаренного пулемета располагалась параллельно оси канала ствола пушки и проходила через ось ее цапф, вырез под амбразуру пулемета в корпусе башни был минимальным. От проникновения брызг пуль и мелких осколков в амбразуре пулемета устанавливалось брызгоотражательное кольцо, а с внутренней стороны на ствол пулемета одевался брызгоотражательный щиток.

В кормовой части крыши башни находился люк для выброса стреляных гильз. На крыше башни слева имелся вырез под установку командирской башенки, которая крепилась с помощью болтов. К вырезу в правой части крыши приваривалась специальная высокая башенка с вращающимся основанием входного люка заряжающего для установки турели зенитного пулемета. Перед командирской башенкой и люком заряжающего были выполнены соответствующие вырезы под монтаж головки ночного прицела и смотрового прибора, а также отверстие для антенного ввода.

Для уменьшения массы танка, кроме применения в конструкции броневого корпуса стальных гнутых бортовых листов переменного профиля и крыши МТО из алюминиевого сплава, из аналогичного легкого сплава были изготовлены диски опорных катков, топливные баки и трубопроводы.

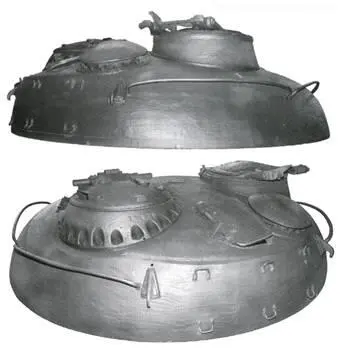

Башня танка «Объект 140».

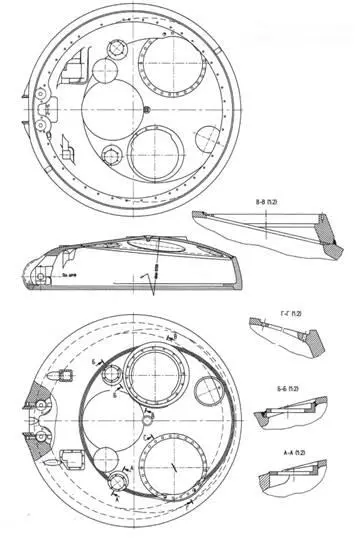

Чертеж башни танка «Объект 140» (проект).

Танк оснащался системой ПАЗ, обеспечивавшей защиту экипажа и внутреннего оборудования от ударной волны и радиоактивной пыли. В состав системы входил нагнетатель с очистительной установкой, с помощью которого в обитаемых отделениях поддерживалось избыточное давление до 98 Па (0,001 кгс/см² ). В очистительной установке использовались две ступени очистки нагнетаемого воздуха. В качестве первой ступени применялась инерционная очистительная решетка с автоматическим выбросом отсепарированной пыли, во второй ступени – сменная кассета (пылеулавительная или противохимическая). Это обеспечивало степень очистки нагнетаемого воздуха более 99% при содержании пыли в наружном воздухе до 2,5 г/м³ . Кроме того, все крышки люков и лючков корпуса (включая перегородку МТО) и башни имели резиновые уплотнения. Подвижная бронировка пушки была уплотнена двумя чехлами (внутренним и наружным), выполненными из огнестойкой ткани. Чехлы плотно обтягивали бронировку и люльки пушки и служили надежной защитой от проникновения внутрь танка воды и пыли. Аналогичными чехлами перекрывалась амбразура спаренного пулемета. Опора башни уплотнялась двумя фетровыми сальниками с внутренней и наружной сторон и гидравлическим запором в виде масляной ванны, созданной в углублении нижнего погона.
