120* Для танка были разработаны поддерживающие катки двух типов – с наружной амортизацией и полностью металлические.

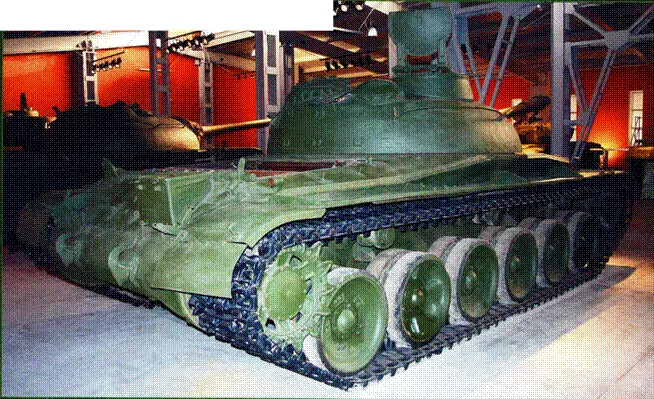

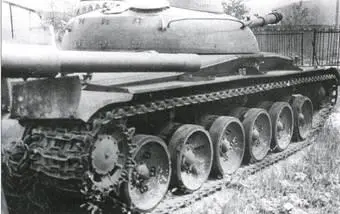

Ходовая часть танка «Объект 140».

Ведущее колесо, опорные и поддерживающий катки ходовой части танка «Объект 140».

Установка телескопического гидроамортизатора на танке «Объект 140».

Узел подвески танка «Объект 140».

Вид на два бака-стеллажа (передних).

В нижней части левого бака хорошо виден отсек для установки аккумуляторных батарей.

Приборы наружного освещения и дорожной сигнализации были аналогичны устанавливаемым на танке Т-54А выпуска 1956 г.

В качестве средств связи на танке использовались ультракоротковолновая радиостанция Р-113 и танковое переговорное устройство Р-120. Блок приемо-передатчика радиостанции Р-113 размещался на левой стенке башни между рабочими местами наводчика и командира танка. Над ним крепился блок настройки антенны. Блок питания радиостанции, общий с блоком питания ТПУ Р-120, располагался в корме башни с левой стороны за сиденьем командира. Аппараты ТПУ Р-120 размещались: аппарат №1 – у командира (на стенке башни между приемо-передатчиком и ЭМУ), №2 – у наводчика (на стенке башни над МПБ), аппарат №3 – у заряжающего (на крыше башни у люка), аппарат №4 – у механика-водителя (на бачке системы ГПО смотрового прибора). От аппарата №4 наружу танка на левую кормовую часть подбашенного листа был сделан вывод с розеткой для подключения шлемофона командира десанта.

Выход на внешнюю связь с радиостанции Р-113 осуществлялся независимо с двух аппаратов ТПУ №1 и №2 путем поворота в соответствующее положение переключателя на аппарате №2 (при любом положении переключателя на аппарате №1).

Для преодоления водных преград танк был оснащен оборудованием для подводного вождения. При герметизации машины частично использовались уплотнения системы ПАЗ. Для дополнительной герметизации опоры башни применялся резиновый шланг, укладывавшийся в кольцевую выточку нижнего погона, в который подавался воздух под давлением 196-294 кПа (2-3 кгс/см² ). При подводном вождении «радиаторный отсек» заполнялся забортной водой, обеспечивавшей охлаждение радиаторов. Перед преодолением водной преграды требовалось установить специальную уплотнительную крышку на люк перегородки, разделявшей два отсека МТО. Для предотвращения попадания воды в цилиндры двигателя клапаны, смонтированные в выпускных коробках, приводились в рабочее положение, а в трубы отсоса пыли из бункера воздухоочистителя и обдува компрессора устанавливались заглушки. Подача воздуха в воздухоочиститель в этом случае осуществлялась из боевого отделения через лючок, располагавшийся в правом верхнем углу перегородки МТО. Воздухопитающая труба устанавливалась вместо смотрового прибора заряжающего.

Для откачки воды, попавшей в корпус машины при подводном вождении, использовались специальный насос с электроприводом, располагавшийся в МТО у правого борта между ПКП и топливным баком, а также ручной насос, крепившийся на бонках крышки люка запасного выхода в боевом отделении. При необходимости этот ручной насос мог использоваться для заправки топливных баков, а в обычных условиях укладывался в ящике с ЗИП.

На базе танка «Объект 140» в КБ завода №183 был разработан командирский вариант, который отличался от линейной машины установкой зарядного агрегата АБ-1-П/30 и дополнительной коротковолновой радиостанции Р-112, а также уменьшенным боекомплектом и запасом топлива. Размещение радиостанции Р-112 и аппаратуры к ней было выполнено с расчетом обеспечения нормальных условий работы с места заряжающего.

Дополнительная радиостанция Р-112 вместе с блоками питания приемника и передатчика располагалась в башне с правой стороны за счет изъятия четырех магазин-коробок к пулеметам КПВТ СГМТ (по две к каждому), двух выстрелов (в корме башне с правой стороны) и трехместной укладки (этажерки) у пушки на полу боевого отделения. Дистанционный привод блока настройки антенны крепился рядом с блоком приемо-передатчика радиостанции Р-112. Изменилось размещение аппаратов ТПУ Р-120: аппарат №2 устанавливался у заряжающего, а аппарат №3 – у наводчика.

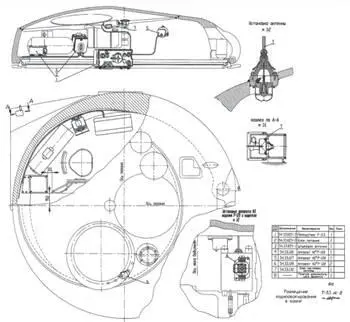

Размещение оборудования радиостанции Р-113 в башне танка «Объект 140».

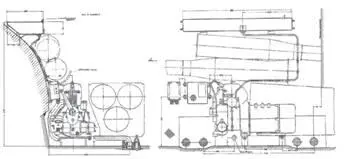

Установка зарядного агрегата АБ-1 – П/30 в командирском варианте танка «Объект 140».

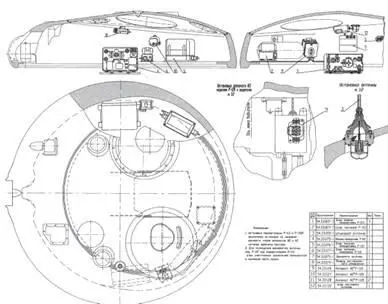

Размещение оборудований радиостанций Р-112иР-113в командирском варианте танка «Объект 140».

Зарядный агрегат АБ-1-П/30 с бензиновым бачком емкостью 10 л (крепился над агрегатом) располагался в боевом отделении с правой стороны у перегородки МТО, что потребовало изменения правого среднего бака-стеллажа и уменьшения его емкости на 60 л. Щиток зарядного агрегата монтировался на правом борту отделения. Выпуск отработавших газов двигателя зарядного агрегата осуществлялся через лючок в днище корпуса. Введение зарядного агрегата дополнительно потребовало изъятия еще четырех выстрелов.

В №12/2011 г. в статье цикла «Отечественные бронированные машины 1945-1965 гг.» была допущена опечатка в сноске №104. На вооружение танк «Объект 432» был принят постановлением ЦК КПСС и Совета Министров СССР №982-321 от 30 декабря 1966 г. (приказ министра обороны СССР №2 от 2 января 1967г.).

Продолжение следует

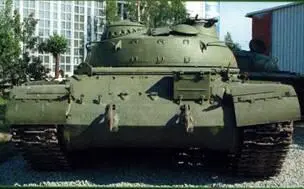

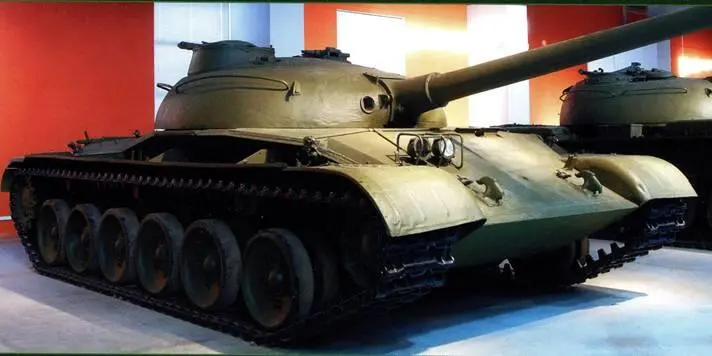

Опытный танк «Объект 140» в экспозиции Музея бронетанковой техники ОАО «НПК «Уралвагонзавод».
