Для защиты от пыли при совершении маршей ввели установку чехла на броневую маску пушки и лобовую часть башни. Чехол в походном положении надевался на маску пушки с перекрытием амбразур спаренного пулемета и прицела. Для его крепления на лобовой части и крыше башни приваривались специальные бонки. Кроме того, на стыке левого борта башни и крыши, а также лобовой части (с двух сторон от амбразуры пушки) для удобства расположения десанта ввели малые поручни.

В качестве противопожарного оборудования на машине использовались автоматическая углекислотная установка двухкратного действия, обеспечивавшая тушение пожара в МТО, и ручная углекислотная установка для тушения пожара в боевом отделении. В их состав входили четыре баллона с углекислотой, два из которых устанавливались в боевом отделении и два – в МТО. Количество углекислоты в каждом баллоне составляло 3,2-3,8 кг. Для тушения мелких очагов пожара служил ручной тетрахлорный огнетушитель РАВ-3.

Для постановки дымовых завес применялись две дымовые шашки МДШ, крепившиеся на кормовой части корпуса танка и оборудованные системой дистанционного запала и сброса.

Силовая установка, трансмиссия, ходовая часть, электрооборудование и средства связи танка по сравнению с опытными Т-54 обр. 1946 г. (машины №3, №4 и №5) остались практически без изменений, за исключением отдельных систем двигателя, агрегатов трансмиссии и гусеничного движителя. В топливной системе двигателя были введены два параллельно включенных фильтра тонкой очистки, емкость внутренних топливных баков приведена в соответствие с заданной в ТТТ – 530 л, а наружных баков (на надгусеничных полках), включенных в общую систему, увеличена со 180 до 201 л. В системе смазки двигателя установили масляный бак емкостью 70 л.

Запас хода танка по шоссе составлял 330 км (по заснеженному шоссе – 243 км), по целине -160 км.

Изменения в трансмиссии были связаны со снижением уровня шума работы входного редуктора, коробки передач и ПМП за счет более качественного их изготовления и сборки (ввели шлифовку зубьев шестерен входного редуктора, части шестерен коробки передач и ПМП). Кроме того, переработали конструкцию синхронизаторов коробки передач.

В гусеничном движителе устанавливались усиленные опорные катки (количество ребер на литых дисках катков увеличили с 10 до 12, изменили материал дисков с литой стали марки 2 на 32X06 с последующей закалкой и отпуском, повысили требования к изготовлению катков в литейном цехе).

Наличие поручней на башне танка обеспечивало возможность размещения (в положении сидя) 15 человек десанта с личным оружием.

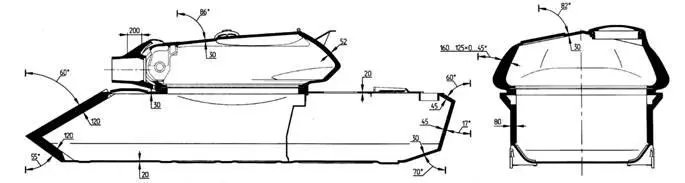

Схема броневой защиты танка Т-54 (четвертый опытный образец).

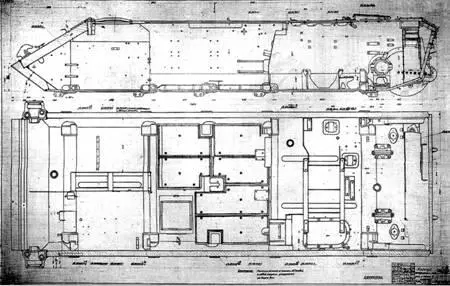

Чертеж корпуса танка Т-54 (четвертый опытный образец).

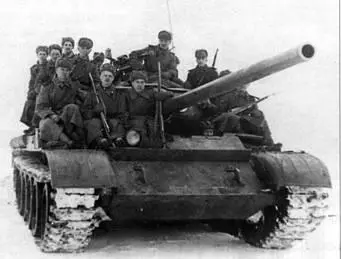

ТанкТ-54 (четвертый опытный образец) с десантом на министерских испытаниях. 1947 г.

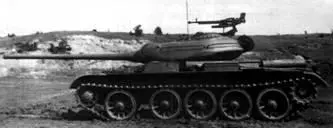

Танк Т-54 (головной образец), машина №6.

Боевая масса – 36 т; экипаж – 4 чел.; оружие: пушка – 100 мм, 3 пулемета – 7,62 мм, 1 пулемет-12,7 мм: броневая защита – противоснарядная; мощность двигателя – 382 кВт (520 л.с.); максимальная скорость – 48 км/ч.

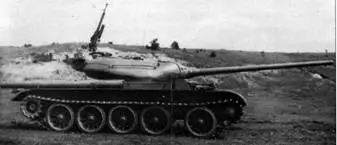

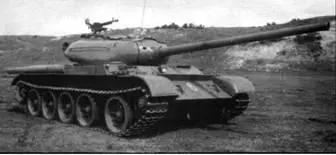

Танк Т-54 (головной образец) машина №6. Министерские испытания, 1947 г.

Спаренный пулемет танка Т-54 (головной образец).

Танк Т-54 (головной образец) отличался от четвертого опытного образца Т-54 незначительными изменениями в сварных соединениях броневых листов корпуса и рядом конструктивных усовершенствований, внедренных по предложению комиссий, проводивших испытания предыдущих опытных машин. В январе-феврале 1947 г. завод №183 изготовил два головных образца танка Т-54 так называемой «первой» серии. После заводских испытаний в соответствии с постановлением Совета Министров СССР №935-288 от 9 апреля 1947 г. оба танка были представлены на межведомственные испытания, которые согласно приказу министра транспортного машиностроения СССР и командующего бронетанковыми и механизированными войсками ВС СССР №101/064 от 21 апреля 1947 г. прошли в районе Нижнего Тагила в период с 24 апреля по 18 мая 1947 г. Перед проведением испытаний машинам присвоили обозначения «№5» (заводской номер 470106) и «№6» (заводской номер 470208). После прохождения танками пробега в 1000 км, предусмотренного программой испытаний, танк №5 с 25 по 27 мая 1947 г. был подвергнут повторным ходовым испытаниям на 1000 км для проверки надежности работы торсионных валов подвески.

Все испытания танки выдержали.

По своей компоновке, составу вооружения броневой защите, силовой установке, трансмиссии, ходовой части, электрооборудованию, средствам связи головные образцы были аналогичны четвертому опытному образцу танка Т-54, за исключением некоторых отдельных изменений:

По вооружению:

– ввели привод взвода подвижных частей курсовых пулеметов СГ-43;

– изменили конструкцию электроспуска на спаренном и курсовых пулеметах СГ-43.

По корпусу:

– основные броневые детали корпусов машин имели соединение «в четверть» или «в шип» (соединение «в замок» отсутствовало). Сварка бортовых листов с кормовым была выполнена «в четверть». Корму корпуса, помимо крепления верхнего листа штифтами, усилили за счет увеличения сечения его сварного шва (с 18x18 до 30x30 мм) со средним кормовым листом;

– изменили крепление заднего кронштейна входного редуктора, установив дополнительные косынки и введя приварку аустенитными электродами;

– снизили величину усилия, затрачиваемого на закрытие крышки входного люка механика-водителя (зачистили трущиеся поверхности кулака и гайки и удлинили рукоятку закрывающего механизма);

– ввели новый кронштейн привода жалюзи, обеспечивавший более надежное стопорение рычагов;

– установили новые задрайки, крепившие листы моторной перегородки, а также усиленную рукоятку съемных листов перегородки;

– применили застежки, фиксирующие крышки люков над двигателем в открытом положении при открытой крыше над радиатором;
