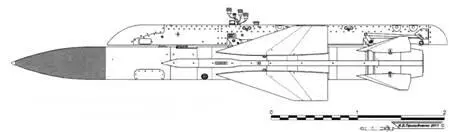

Су-17М3 с управляемой ракетой X-29Л под фюзеляжем

Ракета C-25J1 на пусковом устройстве 0-25Л

Ракета Х-27ПС на авиационном пусковом устройстве АПУ-68УМЗ

Ракета Х-58Э на авиационном пусковом устройстве АКУ-68-1

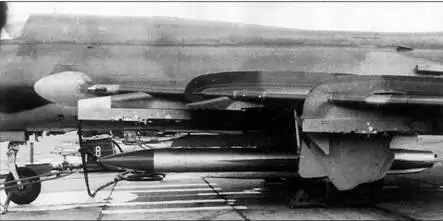

Подвеска противорадиолокационной ракеты Х-28 под фюзеляжем Су-17М3

Еще более впечатляющими характеристиками обладала Х-58У, позволявшая бороться с большой номенклатурой радиоизлучающих целей. Поначалу ракету разрабатывали в расчете на применение в составе вооружения бомбардировщика Су-24 (она даже имела проектное обозначение Х-24), однако по мере продвижения работ перспективное изделие решили приспособить и для других ударных самолетов. Технический проект будущей ракеты был выпущен МКБ "Радуга" в 1971 году, а летные испытания ГСН с использованием самолета- лаборатории Ан-12 начали в 1974 году. Х-58 создавалась приоритетно по отношению к Х-27ПС, которая рассматривалась как альтернативный легкий вариант достаточно размерной "большой" ракеты, сохранявший основные возможности изделия Х-58 и подходящий для оснащения истребителей-бомбардировщиков фронтовой авиации, включая МиГ-27 и даже МиГ-21. В дальнейшем разработка обоих изделий шла параллельно и на вооружение ракету Х-58 приняли одновременно с Х-27ПС в том же 1980 году.

В исполнении Х-58У ракета отличалась крылом укороченного размаха по условиям размещения на подфюзеляжных узлах Су-17, где было довольно тесно для габаритной ракеты. По соображениям удобства подвески, транспортировки и безопасности при пуске крыло Х-58У "подрезали", сократив размах с прежних 1300 мм до 1170 мм, чем были обеспечены достаточные зазоры с поверхностями самолета. Ракета весом 640 кг комплектовалась мощной боевой частью массой 140 кг. Неконтактный оптический взрыватель подрывал БЧ в пяти метрах над целью, что при вероятном отклонении 5,7-7 м обеспечивало поражение РЛС противника с вероятностью 0,92-0,99. Применяемая в диапазоне высот 200-5000 м ракета имела дальность от 8 до 70 км (большая дальность достигалась при стрельбе с высотного полета, по условиям обнаружения цели, причем с десятикилометровой высоты считался возможным захват и поражение РЛС на удалении за 100 км, однако на такую высоту самолету с подвесками ракет и "Вьюги" непросто было забраться).

Для отработки Х-27ПС и аппаратуры целеуказания "Метель-С" требуемых диапазонов в 1975 году был переоборудован один из Су-17М2, испытания аппаратуры велись также на Су-7БМ (№ 52-27). Первая зачетная работа по "Метели-С" на машине № 52-27 была проведена летчиком-испытателем А.С. Комаровым 2 октября 1975 года. В процессе работ аппаратуру управления сменила более перспективная "Вьюга".

На "ракетные" боковые подфюзеляжные точки подвески с новыми переходными балками две ракеты Х-27ПС подвешивались с применением АПУ-68УМЗ (пусковая этой модели имела дополнительный разъем для стыковки аппаратуры ГСН с "бортом"), а для тяжелых Х-58У с крыльями более чем метрового размаха использовались катапультные АКУ-58-1. Аппаратура управления "Вьюга-17" размещалась в обтекаемом контейнере типа "прилипало" (так он именовался в конструкторской документации), весившим 190 кг. Конформный контейнер жестко крепился болтами под фюзеляжем самолета, обходясь без какого-либо пилона. "Вьюга-17" обеспечивала поиск РЛС-целей (через "головы" ракет), обнаружение и захват, управление головками самонаведения ракет, определение зоны разрешенных пусков и контроль работы станции и ПРГСН, выдачу сигналов на индикаторное табло летчика и ряд других режимов. Возможно было также наведение одной ракеты на цель, уже захваченной другой из них (так называемый режим "Сведение"). Функция "Сведение" обеспечивала залповый пуск противорадиолокационных ракет по одной цели с интервалом не менее 4 сек. Станция обеспечивала при подвеске одной ракеты поиск радиоизлучающих целей в секторе обзора 40о по курсу, а при двух – в соответствующей половине этого сектора (по 20° на одну ракету от оси во внешнюю сторону). Кроме прочего, внешне Су-17М3П отличались от обычной "тройки" наличием под носовой частью фюзеляжа (перед радиопрозрачной крышкой ДИСС) пары небольших антенн встроенного контроля ПРГСН ракет.

Для индикации большого объема информации, выдаваемой головками ракет и станцией "Вьюга", в кабине летчика устанавливалось легкосъемное индикаторное табло, отображавшее требуемые сигналы с помощью условных символов.

Как и "Метель", новая аппаратура управления была создана в омском ЦКБ автоматики. Эскизный проект выпустили в 1973 году, а специальные летные испытания системы были начаты в 1978 году на доработанном МиГ-27. По согласованию с ВВС, чтобы избежать задержки Госиспытаний Су-17М3, где заданий хватало с лихвой, ракеты Х-27 и Х-58 на них не предъявлялись и их отработку договорились произвести по отдельной программе, уже после завершения общей части, выделив их в работы по созданию противорадиолокационного комплекса Су-17М3П. В феврале 1979 года работавшая в ОКБ макетная комиссия приняла предложенный вариант, а уже к апрелю опытное производство доработало предоставленный ВВС самолет Су-1 7МЗ № 27-07. В том же 1979 году этап "А" совместных летных испытаний аппаратуры начали на Су-17М3 и МиГ-23БК. На суховской машине Госиспытания (с перерывом на доводку) проходили в период с 20 июня 1979 года по 6 ноября 1980 года, завершившись рекомендацией о принятии на вооружение системы с ракетами Х-27 и Х-58. Тогда же "Вьюга" в вариантах комплектации для "суховских" и "микояновских" истребителей-бомбардировщиков стала поступать в строевые части ВВС.

На самолетах одной из производственных серий для ракет Р-60 были введены дополнительные средние подкрыльевые пилоны-держатели ПД-62-32 (9-я и 10-я точки подвески). Это освободило остальные узлы подвески и, в дальнейшем, все ранее выпущенные Су-17М3 дооснащались такими пилонами. Как указывалось, тем самым "Р-60 являются штатным оружием и подвешиваются со всеми вариантами подвесок". Комплект средств активной защиты самолета дополняли аппаратура РЭБ "Сирень" либо новая "Гвоздика", а к пассивным относились установленные с правой стороны гаргрота два держателя КДС-23 (по 6 патронов в каждой кассете), снаряжаемые килограммовыми инфракрасными (ППИ-50) или противорадиолокационными (ПРП-50) помеховыми патронами калибра 50 мм. Аппаратура управления обеспечивала автоматический или ручной отстрел в серийном (по шесть патронов) либо же залповом режиме (по два, три и шесть патронов разом).
