При проектировании машины на ЗИЛе для нее использовалось внутризаводское обозначение ЗИЛ-49061 ГОТ (ГОТ – гидрообъемная трансмиссия). Однако затем к предложенному имени собственному добавился тот же индекс базового шасси, и под обозначением «Гидроход-49061» автомобиль впоследствии был сертифицирован.

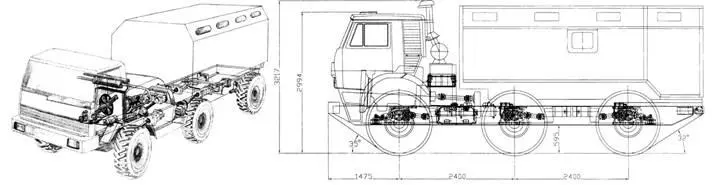

Так выглядели первые эскизы будущего «Гидрохода». При разработке общей компоновки авторы проекта рассматривали различные варианты бескапотных кабин.

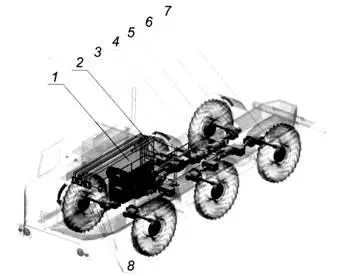

Схема трансмиссии автомобиля «Гидроход»:

1 – двигатель; 2 – насосы; 3 – редуктор насосов; 4 – гидромоторы; 5 – редукторы гидромоторов; 6 – бортовые редукторы; 7 – колесные редукторы; 8 – элементы системы управления.

Схема аксиально-плунжерного насоса с наклонным диском.

Схема аксиально-поршневого гидромотора с наклонным блоком.

Сборка автомобиля в цехе ОГК СТ АМО ЗИЛ. На раму амфибии ЗИЛ-49061 установлены двигатель ЗИЛ-4104 и кабина. Сентябрь 2001 г.

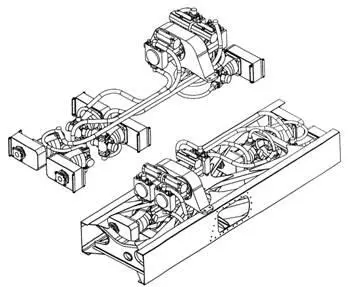

Расположение агрегатов трансмиссии и магистральных трубопроводов на раме автомобиля. Рисунки из патента на полезную модель № 30337, полученного конструкторским коллективом.

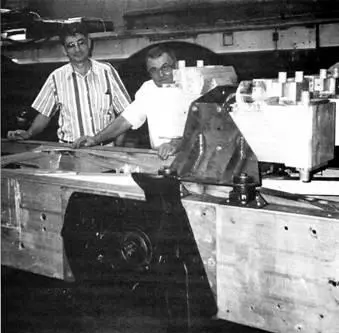

Для компоновки агрегатов трансмиссии первоначально использовались деревянные макеты выбранных гидромашин, изготовленные в модельном цехе АМО ЗИЛ. У рамы автомобиля стоят Генеральный директор «НАМИ-Сервис» С.Б. Шухман и заместитель начальника ОГК СТ АМО ЗИЛ по производству О.Г. Лазарев. АМО ЗИЛ, сентябрь 2001 г.

Принципиальная схема модульной трехконтурной гидрообъемной трансмиссии, принятой за основу при проектировании автомобиля «Гидроход»:

1 – двигатель; 2 – раздаточный редуктор; 3 – насос; 4 – гидромотор; 5 – согласующий редуктор; 6 – колесо.

«Гидроход-49061», получивший официальное наименование «Специальное транспортное средство многоцелевого назначения с гидрообъемной трансмиссией», представляет собой трехосный полноприводный автомобиль полной массой 12 т с равномерно расположенными по базе осями. Такая компоновка обеспечивает равномерное распределение массы автомобиля по осям, что благоприятно отражается на проходимости машины при движении по фунтам со слабой несущей способностью. В передней части шасси на надрамнике установлена цельнометаллическая трехместная кабина автомобиля ЗИЛ-4331. За ней размещен моторный отсек, в котором расположен двигатель и привод насосов, радиаторы системы охлаждения гидравлического масла и наддувочного воздуха, аккумуляторные батареи. В передней части моторного отсека непосредственно за кабиной установлен корпус воздухозаборника, в котором размещен радиатор охлаждающей жидкости двигателя с блоком электровентиляторов и расширительный бачок системы охлаждения двигателя. Для доступа к агрегатам на крыше моторного отсека предусмотрены люки.

В связи с применением компоновки «двигатель за кабиной» отпала необходимость в переднем капоте от серийных грузовых автомобилей ЗИЛ, поэтому перед кабиной было установлено оригинальное оперение, под которым размещены рулевой механизм и бачки гидропривода тормозов. Оперение из армированного стеклопластика стилистически очень удачно подошло к серийной кабине (дизайнер А. Н. Рылеев, на тот момент начальник КБ «Кузовов» ОГК СТ АМО ЗИЛ, работавший над дизайном «Синей птицы»), благодаря чему машина получила оригинальный узнаваемый внешний вид.

Первоначально автомобиль был оснащен бензиновым восьмицилиндровым V-образным двигателем рабочим объемом 7,68 л от легкового автомобиля ЗИЛ-4104, дефорсированным до максимальной мощности 252 л.с. при 4000 об/мин. Однако, предназначенный для быстроходного представительского автомобиля, этот двигатель мало подходил для 12-тонного вездехода. Уже в ходе предварительных испытаний «Гидрохода» стало ясно, что выбор силового агрегата оказался неудачным – двигатель постоянно перегревался, часто выходил из строя и отличался чрезмерным расходом топлива. Проблемы с двигателем могли помешать проведению дальнейших испытаний автомобиля, что поставило перед конструкторским коллективом вопрос о замене силового агрегата.

Летом 2004 г., на следующий год после постройки машины, на автомобиль установили дизельный двигатель известной американской марки «Detroit Diesel» – рядный шестицилиндровый агрегат рабочим объемом 7,6 л и мощностью 250 л.с., оснащенный турбонаддувом с промежуточным охлаждением наддувочного воздуха.

Перегон автомобиля в НПО им. С.А. Лавочкина для монтажа агрегатов гидрообъемной трансмиссии. У машины стоят: В.Н. Ракул, A.Н. Рылеев, В.О. Нифонтов, В.Н. Нестеренко, B.C. Баженов, B.Л. Коновалов, П.Н. Никитин, В.П. Соловьев, В.М. Ролдугин, А.Б. Головинов, Г.Е. Дунюшин. За рулем – водитель-испытатель B.C. Буянкин. Ноябрь 2002 г.

Создатели «Гидрохода» у автомобиля после его первого выезда своим ходом. Слева направо: главный конструктор Е.И. Прочко («НАМИ-Сервис»), ведущий испытатель В.М. Ролдугин (АМО ЗИЛ), генеральный директор «НАМИ-Сервис» С.Б. Шухман и главный конструктор-начальник ОГК СТ АМО ЗИЛ В.П. Соловьев. Апрель 2003 г.

На ЗИЛе во время обкатки машины: Г.Г. Анкинович («НАМИ-Сервис»), В.П. Соловьев (АМО ЗИЛ), С.Б. Шухман («НАМИ-Сервис»). Апрель 2003 г.

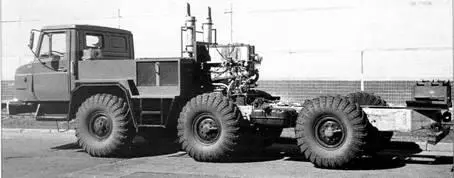

Первые метры своим ходом автомобиль преодолел по территории ЗИЛа. Апрель 2003 г.
