Однако в связи с тем, что привод насосов был рассчитан на работу с бензиновым двигателем, диапазон частот вращения которого в два раза превышал диапазон дизеля, потребовалось установить в приводе насосов повышающий редуктор – мультипликатор.

Вместе с заменой V-образного двигателя рядным два вертикально расположенных глушителя у передней стенки кузова были заменены одним расположенным горизонтально на крыше моторного отсека по правому борту машины.

Необходимость отключения трансмиссии от двигателя при его прогреве, а также при аварии, потребовала применения соединительной муфты в приводе насосов. Ее роль выполняет двухдисковое сцепление автомобиля КАМАЗ, для установки которого был изготовлен оригинальный картер из алюминиевого сплава. Для дизельного двигателя применили новый картер сцепления. Сцепление оснащено электропневматическим приводом от выключателя, расположенного в кабине водителя.

В средней части рамы, над средней осью, установлена насосная станция, состоящая из согласующе-раздаточного редуктора, к которому крепятся три насоса – два спереди и один сзади. Редуктор насосов приводится карданным валом от выходного вала мультипликатора.

Регулируемые реверсивные насосы «Rexroth» A4VG125 аксиально-плунжерного типа с максимальным рабочим объемом ±125 см³ связаны с гидромоторами соответствующих условных осей магистральными трубопроводами из нержавеющей стали. Для компенсации несоосностей в трубопроводы включены резино-металлокордные рукава высокого давления. Все вспомогательные системы гидрообъемной трансмиссии (фильтрации, охлаждения, гидроавтоматики и др.) являются общими для всех гидроконтуров.

Рабочая жидкость к насосам поступает из гидробака, расположенного над насосной станцией. На автомобиле «Гидроход» использован сварной алюминиевый гидробак, изготовленный ранее для тяжеловоза НАМ И-0309. Гидробак оборудован системой наддува воздухом из пневмосистемы автомобиля (номинальное давление 0,05 МПа), что позволяет облегчить пропускание рабочей жидкости через фильтрующие элементы с высокой степенью очистки, так как чем меньше тонкость фильтрации, тем большим гидравлическим сопротивлением обладает фильтр. Блок фильтров с тонкостью фильтрации 25 мкм установлен с правой стороны гидробака. Кроме того, в каждом насосе имеется фильтр с тонкостью фильтрации 16 мкм.

Рабочая жидкость гидрообъемной трансмиссии – минеральные гидравлические масла типа МГЕ-10А, АМГ-10, ВМГЗ и др. с ресурсом до замены 2000 рабочих часов.

К основным насосам масло подается под небольшим давлением – так называемым «давлением подпитки», которое обеспечивается насосами подпитки, встроенными в корпуса основных насосов. Насосы подпитки всех контуров связаны между собой общей магистралью, в которой поддерживается постоянное давление величиной 2,2 МПа.

В гидрообъемной трансмиссии автомобиля «Гидроход» используются регулируемые гидромоторы «Rexroth» A6VM160 аксиально-поршневого типа с наклонным блоком. Рабочий объем гидромоторов может изменяться в пределах от 36,16 до 160 см³ .

Для согласования частот вращения гидромоторов и колес (с учетом использования в приводе каждого колеса бортового и колесного редукторов базового шасси ЗИЛ-4906) были разработаны согласующие редукторы, оснащенные муфтой отключения гидромоторов от привода колеса с дистанционным электропневматическим приводом. Это дает возможность снизить сопротивление движению автомобиля при его буксировании и отключить привод одного из колес при выходе его из строя. Согласующие редукторы установлены на лонжеронах рамы, а к корпусам редукторов крепятся гидромоторы. Каждый редуктор гидромотора связан со своим бортовым редуктором через карданный вал, а бортовой редуктор, в свою очередь, соединен карданным валом с колесным редуктором.

Рулевой привод базового шасси ЗИЛ-4906 с передней и задней управляемыми осями оснащен гидроусилителем и механизмом запаздывания поворота задних колес – поворот задних колес начинается только после поворота передних на угол более 5°. Благодаря такой конструкции повышается устойчивость при прямолинейном движении автомобиля на высокой скорости, а при повороте на Фунте трехосный автомобиль прокладывает только четыре колеи, что снижает сопротивление движению.

Тормозная система базового шасси с трансмиссионными дисковыми тормозными механизмами, установленными на ведущих валах бортовых редукторов, и гидравлическим приводом, выполняет роль рабочей тормозной системы. Стояночный тормоз с пневмоприводом воздействует на тормозные механизмы передних и задних колес. Кроме того, при движении автомобиля роль тормозной системы может выполнять сама гидрообъемная трансмиссия – за счет повышения передаточного числа при движении накатом.

На опытном образце применены две автономные системы электрооборудования напряжением 12 и 24 В. Это связано с тем, что используемые на автомобиле контрольные и светосигнальные приборы серийных автомобилей ЗИЛ, а также электросистема двигателя рассчитаны на напряжение 12 В, а электропропорциональная система управления гидромашинами – на напряжение 24 В. Каждая электросистема имеет свой генератор и аккумуляторную батарею.

Интерьер кабины автомобиля «Гидроход». Виден джойстик ручного управления автомобилем и пульт раздельного управления насосами и гидромоторами, использовавшийся при испытаниях автомобиля для имитации работы системы управления. 2005 г.

Вид моторного отсека в процессе модернизации автомобиля (гидробак и магистральные трубопроводы демонтированы). На переднем плане виден редуктор насосной станции с установленными насосами, за ним – двигатель, картер сцепления и мультипликатор. Сентябрь 2008 г.

Интерьер кузова автомобиля «Гидроход». 2003 г.

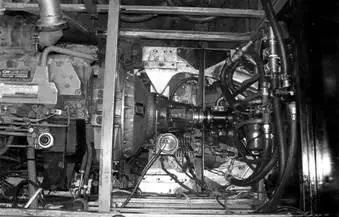

Расположение агрегатов в моторном отсеке. Слева направо: двигатель «Detroit Diesel S40», сцепление с электропневматическим приводом, мультипликатор, датчик крутящего момента двигателя. Декабрь 2008 г.

Насосная станция и гидробак. Хорошо видны корпуса фильтров очистки масла. Фото до модернизации трансмиссии. Февраль 2008 г.
