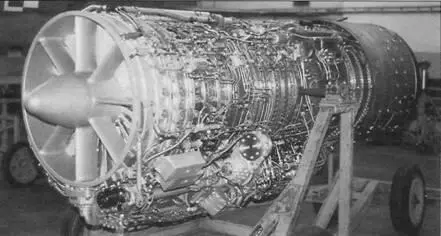

В ходе выпуска Су-17 стали комплектоваться двигателями АЛ-21Ф-3 Ill-й серии с улучшенными тяговыми и ресурсными характеристиками

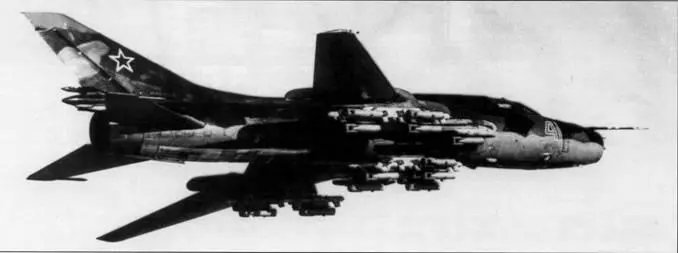

Су- 17МЗ в полете. На гаргроте видна угловатая радиопрозрачная крышка рамочной антенны радиокомпаса АРК- 15М

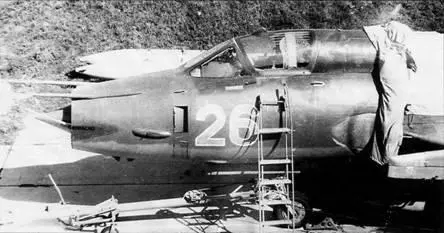

Носовая часть Су-17М3. На остеклении кабины хорошо видна "сеточка' ненаправленной антенны АРК-15

Дальнейшее совершенствование Су-17МЗ продолжалось на протяжении всего серийного выпуска самолета. Уже на этапе "А" Госиспытаний из-за удлинения носовой части фюзеляжа и придания ей "горбатых" очертаний с возросшей боковой проекцией было выявлено ухудшение путевой устойчивости самолета. Это проявлялось в возникновении боковых колебаний машины, усиливающихся по мере увеличения угла атаки. Для придания Су-17МЗ приемлемых запасов путевой устойчивости с 38-й серии законцовку киля увеличили по высоте радиопрозрачной наставкой- "пилоткой", а под хвостовой частью самолета поставили небольшой гребень (фальшкиль). Высота киля тем самым увеличилась на 145 мм, а площадь вертикального оперения возросла на 0,66 м2. В дальнейшем таким же образом доработали и ранее выпущенные машины. С изделия № 56-01 отказались от раздельного открытия створок носовой ниши шасси (изначально это решение должно было предотвращать попадание грязи в отсек шасси при полетах с мокрой грунтовой ВПП). Створки стали цельными по длине, оставаясь открытыми при выпущенной стойке, что уменьшило их массу и упростило кинематику.

Вместо указателя угла атаки УУАП-72-1, устанавливавшегося на Су-17М2 и М3 первых серий, с машины № 56-12 внедрили доработанный УУАП-72-7. Для улучшения условий работы летчика с самолета № 25-01 произвели перекомпоновку некоторого оборудования и органов управления в кабине.

В состав оборудования Су- 17МЗ вошли навигационный комплекс КН-23-1 с инерциальной курсовертикалью ИКВ-1, радиотехническая система РСБН-6С, допплеровский измеритель скорости и угла сноса ДИСС-7 с вычислителем В- 144-02, радиостанция Р-832М, радиовысотомер РВ-15 "Репер-М", радиокомпас АРК-15М, маркер МРП-56П. На машине устанавливался улучшенный бортовой регистратор параметров полета "Тестер- УЗ" серии 2, обеспечивавший быстрый и емкий съем информации для послеполетного контроля. В ходе серийного выпуска устаревший ответчик госопознавания заменили на более совершенный. Также посту

пили с радиостанцией, имевшей теперь встроенный аварийный приемник, обеспечивавшей прием сигналов на одной аварийной частоте. От установки в закабинном отсеке аэрофотоаппарата А-39 (как на Су-17, М, М2, где они монтировались на каждой пятой серийной машине) на "тройках" отказались – на подходе была специальная разведывательная модификация самолета-разведчика с несравненно большими возможностями.

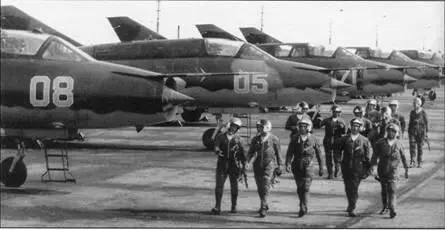

Су-17М3 и Су-17УМЗ на ЦЗТ калининского 274-го апиб. На базе лидерного полка проводились войсковые испытания самолета

Обслуживание Су-17МЗ. Хорошо виден светолюк станции "Клен-ПС" в конусе и антенны ДИСС-7 и РВ-15 под носовой частью самолета

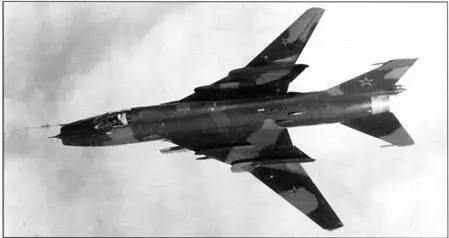

Су-17МЗ с учебными авиабомбами П-50-75 на многозамковых балочных держателях МБДЗ-У6-68

Место СПО-10, устанавливаемой на первых серийных "эм-тройках" и Су-17УМ, заняла новая станция предупреждения СПО-15Л "Береза-Л" разработки Омского ЦКБ автоматики. СПО-15 являлась изделием нового поколения, созданным с использованием микроэлектронных устройств и интегральных микропроцессорных схем. Станция обладала достаточно широкими возможностями, не только оповещала летчика о наличии облучения вражескими радарами, как это делалось прежде (а заодно, не делая различия, и своими), но и осуществляла автоматическую оценку радиолокационной обстановки по маршруту полета (ввиду широкого круга решаемых задач СПО-15 даже иногда именовали станцией радиолокационной разведки). Помимо обнаружения излучения, СПО-15 фиксировала тип РЛС, запоминая до шести их вариантов, пеленг и режим работы (обзор или сопровождение), а также определяла степень их опасности и динамику сближения или удаления от наиболее опасного радара. Значительно повысилась точность определения направления на РЛС в передней полусфере благодаря установке в конусе воздухозаборника более совершенной антенной системы из рамы с двумя широкополосными линзовыми антеннами. Кроме того, в правой консоли сверху и снизу появились антенны определения угла места обнаруженного радара, а на верхушке киля еще две широкополосные спиральные антенны. С их помощью велась грубая (два направления) пеленгация РЛС в задней полусфере. Вся информация о характере и опасности облучения выдавалась на световой индикатор в кабине летчика.

В середине 80-х годов некоторые Су-17МЗ прошли доработку и получили вместо аналоговой РСБН- 6С цифровую систему ближней навигации, посадки и встречи А-324 "Клистрон" и систему дальней навигации А-720 (РСДН-10 "Скип-2") с антенной в передней кромке киля.

Прогресс в области прицельного оборудования позволил отказаться от специализированного отдельного прицела бомбометания с кабрирования, объединив все функции в новом прицеле бомбометания и стрельбы АСП-17Б (или АСП-17БЦ). Он предназначался для решения задач бомбометания с крутого и пологого пикирования, а также пикирования с нарастающим углом, на выводе из пикирования, с горизонтального полета и кабрирования с углами до 40°, прицельной стрельбы из пушек по наземным и воздушным целям, пуска неуправляемых ракет и визирования цели при пусках управляемых ракет "воздух- поверхность" с лазерной полуактивной системой наведения. Прицел модели АСП-17БЦ, укомплектованный дополнительным блоком «Ц», обеспечивал также возможность целеуказания ракетам "воздух-воздух" Р-60. Его испытания были проведены в ходе ГСИ на самолетах № 26-17 и 22-01 с октября по декабрь 1978 года летчиками ГНИКИ ВВС В.Г. Шкарлатом и В.А. Савченко. Во всех режимах работы прицела по наземным целям и бомбометания дальность до цели вводилась автоматически от лазерной станции "Клен-ПС" при ее работе в режиме дальнометрирования. При ее отказе дальность до цели определялась летчиком угломестным способом с помощью встроенного в прицел оптического внешнебазового дальномера, служившим основным методом определения дальности на Су-17 и Су-17М (при всей мудрености термина способ этот использовался еще с довоенных времен и подразумевал простейшее сравнение видимого углового размера цели с соответствующими секторами неподвижной сетки прицела – если та с характерным известным габаритом, к примеру, размахом крыла у самолета противника, вписывалась в штрихи сетки некоторого углового размера, то и дальность до цели определялась соответственной).
