Кинематическая схема бортовой трансмиссии повторяла схему трансмиссии амфибии ЗИЛ-4906 и включала раздаточную коробку, бортовые и колесные редукторы и карданные передачи (по конструкции аналогичные установленным на ЗИЛ-4906). Для синхронизации дизельного двигателя с трансмиссией ЗИЛ-4906 передаточные числа раздаточной коробки были изменены.

В передней части ЗИЛ-132К смонтировали лебедку с червячным редуктором и механическим приводом, предназначенную для самовытаскивания автомобиля при преодолении трудных участков пути, а также для оказания помощи другим застрявшим машинам. Привод лебедки осуществлялся карданным валом от коробки отбора мощности, установленной на боковом люке коробки передач.

Автомобиль был оснащен оригинальной системой рулевого управления с рулевой колонкой от автомобиля ЗИЛ-4331, рулевым механизмом MA3-5336, передними и задними управляемыми колесами с двумя гидроусилителями и жесткой механической связью, с механизмом запаздывания поворота задних колес.

Систему тормозов на ЗИЛ-132К тоже выполнили оригинальной. В отличие от ЗИЛ-4906, тормозные механизмы установили на средних и задних бортовых редукторах. Конструкция дисковых тормозных механизмов была аналогична ЗИЛ-4906 – с гидравлическим приводом двух независимых контуров. Стояночный тормоз с пневматическим приводом, с пружинным энергоаккумулятором действовал на рабочие механизмы тормозов средних бортовых редукторов.

Система электрооборудования – с двумя уровнями напряжения и двумя источниками энергии, работавшими автономно, напряжением 12/24 и 24 В. Первая подсистема обеспечивала работу двигателя и других систем автомобиля, вторая – работу дополнительных потребителей энергии (в том числе предпускового подогревателя и световых маяков). Первая подсистема оснащалась генератором напряжением 14 В и максимальной силой тока 95 А, вторая – двумя генераторами со встроенными полупроводниковыми бесконтактными регуляторами напряжения. Для каждой подсистемы на машине имелось по две аккумуляторные батареи.

Кабина (от автомобиля ЗИЛ-4331) – трехместная. Впоследствии для грузовой машины сделали двухрядную, двухдверную, семиместную кабину. Оперение кабины (крылья, капот и облицовка радиатора) представляло собой общий блок, откидывающийся вперед. Система отопления кабины – воздушно-жидкостная, с отбором тепла от системы охлаждения двигателя. Вентиляция осуществлялась через заборник воздуха вентилятором системы отопления, через люк крыши, поворотные форточки и опускные стекла дверей. Кабина оснащалась трехщеточным стеклоочистителем с электроприводом.

Сиденье водителя – подрессоренное, регулировалось по росту и массе водителя. Пассажирское сиденье – двухместное, нерегулируемое. В кабине размещались КВ радиостанция «Ядро», две УКВ радиостанции («Баклан-5» и Р-838КА24) и две переносные УКВ радиостанции (Р-855УМ и «Авария-1»), а также бортовой магнитофон П-503. Для связи кабины с пассажирским салоном служили самолетные переговорные устройства СПУ-9 и СГУ-15.

В качестве кузова-фургона для пассажирской машины ПЭМ-П использовался КУНГ производства Шумерлинского завода спецавтомобилей. Кузов-фургон – цельнометаллический, клепанный, каркасного типа, теплоизолированный пенопластом. Он был оборудован задней двухстворчатой дверью, дверью с правой стороны, люком с левой стороны и восемью окнами в боковых скатах крыши. Отопление кузова-фургона осуществлялось с помощью независимого воздушного отопителя и вентиляционной установки с электродвигателем. На задней стенке кузова размещалась осветительная мачта СТК-132К.

В бортовом кузове грузовой машины ПЭМ-Г были предусмотрены места для четырех контейнеров с инструментом и специальным снаряжением.

В начале 1992 г. машине ПЭМ-П было присвоено обозначение ЗИЛ-4972, грузовой машине с двухбалочным неповоротным краном ЗИЛ 4973 грузовой машине с краном-манипулятором – ЗИЛ-4975.

Защита эскизного проекта КПЭМ, которая проходила под председательством главного специалиста управления развития машиностроения Минтопэнерго А.И. Королевича, в части конструкции автомобилей ЗИЛ-4972 и ЗИЛ-4975 состоялась 14 апреля 1992 г., а радиотехнического комплекса и проекта размещаемого на грузовом автомобиле ЗИП-4975 крана-манипулятора – 17 апреля 1992 г. в помещении КБ перспективного проектирования КЭП-BTC. Основные замечания комиссии состояли в том, что лебедку следует дополнительно укомплектовать блоком-полиспастом, в пассажирском автомобиле ЗИЛ-4972 необходимо предусмотреть место для подогрева пищи, а в кабине грузовой машины ЗИЛ-4975 – возможность организации двух спальных мест.

В начале 1992 г. к созданию семейства вездеходных машин подключился Государственный комитет по чрезвычайным ситуациям (ГКЧС) России. 29 апреля 1992 г. первый заместитель председателя ГКЧС России ЮЛ. Воробьев утвердил техническое задание на разработку и изготовление машин для аварийно-спасательных частей.

В соответствии с планами заинтересованных сторон серийный выпуск ЗИЛ-4972 предполагался на уровне почти 2 тыс. автомобилей в год. Для реализации этого проекта был задействован Правдинский завод радиорелейной аппаратуры (ПЗРА), согласившийся осваивать производство новых машин. 30 марта 1992 г. на техническом совещании, проходившем на ПО ЗИЛ, было принято решение об учреждении АО «Вездеход ГВА», задачами которого являлись: согласование комплектации поисковых машин с заказчиком, контроль своевременного поступления конструкторской документации на ПЗРА и реализация готовых изделий заказчику.

Первое шасси ЗИЛ-4972 изготовили в КЭП-ВТС 15 октября 1992 г. Приемо-сдаточные испытания начались 3 ноября и проходили до 30 ноября на полигонах и дорогах ПФ НАТИ и НИИИ-21. Автомобиль преодолел по дорогам с асфальтобетонным покрытием в снаряженном виде 450 км, в загруженном виде с габаритно-весовым макетом – 200 км. Агрегаты, системы и приборы машины успешно выдержали испытания. Температура узлов и агрегатов соответствовала ТУ, подтекания смазки не наблюдалось. Минимальный радиус поворота ЗИЛ-4972 составил 8709 мм при повороте вправо и 8283 мм при повороте влево. На испытаниях была достигнута максимальная скорость 75 км/ч. Время разгона до скорости 75 км/ч составило 87 с. Выбег автомобиля со скорости 75 км/ч равнялся 555 м.

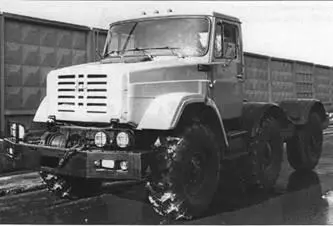

Шасси автомобиля ЗИЛ-4972.

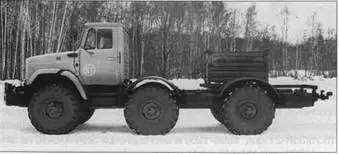

Шасси ЗИЛ-4972 с габаритно-весовым макетом на приемо-сдаточных испытаниях.
