— изменена конструкция лобового картера с коробками приводов, для выполнения требований размещения приводов и агрегатов на двигателе;

— изменена конструкция выхлопной трубы для обеспечения отвода выхлопных газов за корму танка;

— спроектированы два редуктора с суммарным передаточным отношением 7,03, один из которых был конструктивно связан с корпусом силовой турбины, а второй — закреплен на корпусе танка.

4* ГТД-3 — авиационный турбовальный двигатель мощностью 552 кВт (750 л.с.), разработан Омским моторостроительным КБ в период 1956–1961 гг. В 1965 г. было организовано серийное производство для использования в составе двухдвигательной СУ вертолета Ка-25.

5* Результаты испытаний опытного танка «Объект 166ТМ» позволили КБ УВЗ (Отдел 520, главный конструктор — Л.Н. Карцев) сделать вывод о нецелесообразности дальнейшего продолжения работ по ГТД и необходимости сосредоточить усилия по совершенствованию и развитию СУ в составе четырехтактного дизельного двигателя. Время подтвердило правильность выбранного решения, позволившего не только обеспечить в необходимом количестве Советскую Армию современными, надежными танками Т-72, но и сохранить танковое производство в России в конце 1990-х гг.

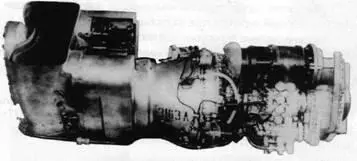

Газотурбинный двигатель ГТД-ЗТ.

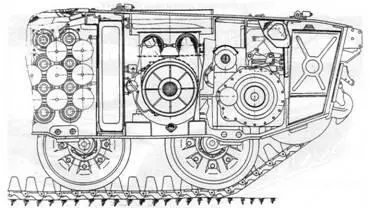

Продольный разрез МТО опытного танка «Объект 167Т».

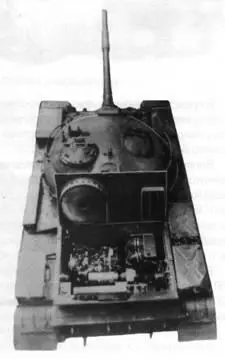

Вид на МТО опытного танка «Объект 167Т».

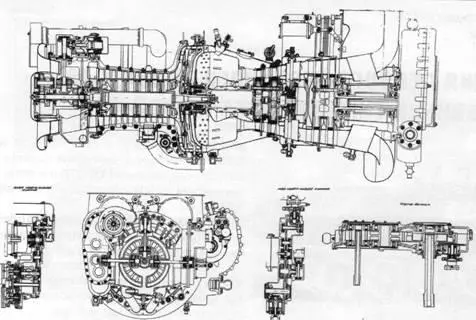

Газотурбинный двигатель ГТД-ЗТУ.

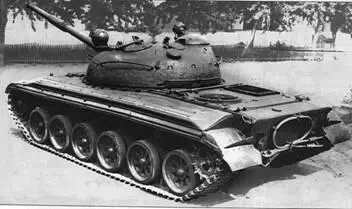

Опытный танк «Объект 166ТМ».

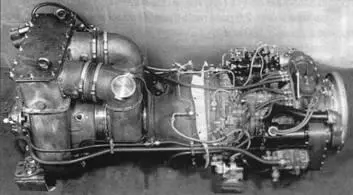

Газотурбинный двигатель ГТД-ЗТЛ.

В представленном эскизно-техническом проекте МТО двигатель с обслуживающими его системами размещался перпендикулярно продольной оси танка, входным отверстием компрессора в сторону правого борта.

Вновь разработанная силовая передача танка состояла из двух одинаковых бортовых коробок передач и поворотов с бортовыми редукторами и силового (промежуточного) редуктора, передающего мощность от двигателя к коробкам. Коробки передач — планетарного типа, четырехскоростные, с фрикционным включением передач. Основные элементы их конструкции были унифицированы с коробками передач опытного танка «Объект 432».

Выполненная компоновка МТО позволила разместить около 200 л топлива дополнительно к запасу, имевшемуся внутри танка «Объект 432». Три дополнительных топливных бака размещались в районе моторной перегородки и один — в корме танка.

К комплекту ОП ВТ базовой машины (для обеспечения преодоления водных преград глубиной до 5 м) по проекту были заново разработаны:

— всасывающая труба, состоящая из двух колен диаметром 220 и 200 мм, с установкой ее в лючке люка наводчика;

— выхлопная труба, включающая два колена диаметром 290 и 270 мм, с установкой ее на кормовом листе, на фланце выхлопного окна;

— механизмы герметизации входных жалюзи и выхлопного окна;

— установка кормовой откачивающей помпы. Остальные узлы ОПВТ были полностью унифицированы с ОПВТ танка «Объект 432».

В ходе разработки проектов прошли дополнительные сравнительные испытания ходового макета танка Т-55 с ГТД-ЗТ и серийного Т-55. Целью этих испытаний, в частности, являлось уточнение экспериментальных данных, необходимых для обеспечения выпуска конструкторской документации экспериментальной силовой установки танка «Объект 432» с ГТД-ЗТЛ. Испытания проводились на территории полигона ВНИИ-100 в периоде 1 апреля по 30 июня 1965 г. Полученные экспериментальные материалы еще раз подтвердили:

— топливная экономичность опытного танка с ГТД-ЗТ значительно ниже (в 2,4–2,7 раза) топливной экономичности серийного танка с двигателем В-55;

— на участке ухабистой дороги средние скорости движения опытного танка ниже (примерно на 2 км/ч) средней скорости движения серийного танка, что определяется худшими тормозными качествами при торможении танка двигателем;

— переключение передач на опытном танке в процессе пробеговых испытаний производится значительно реже (в 2–5 раз), чем на серийном танке;

— средняя скорость движения опытного танка по различным грунтовым дорогам несколько выше средней скорости движения серийного танка.

С целью дальнейшего накопления экспериментального материала для разработки МТО танка «Объект 432» с проектируемыми двигателями ГТД-ЗТЛ и ГТД-ЗТП рекомендовалось продолжить сравнительные испытания опытного и серийного танков.

При рассмотрении проекта отмечалось несоответствие ряда заданных тактико-технических требований, в частности:

— заниженная (610 л.с.) максимальная мощность на выходном валу двигателя и повышенный удельный расход топлива (340 г/л.с. ч) против заданных по ТТТ (700 л.с. и 300 г/л.с. ч соответственно);

— заниженный в 2,5 раза гарантийный срок службы ГТД (200 м.ч. против заданных 500 м.ч.);

— пониженный запас хода танка по шоссе (340–350 км против заданных 500 км);

— не выполнены требования обеспечения торможения танка двигателем;

— не обеспечена глубина преодолеваемой водной преграды (5 м вместо заданных 7 м);

— не выполнены требования по возможности многоразового применения съемной части ОПВТ.

В целом отмечалось, что технический проект ГТД-ЗТЛ и эскизнотехнический проект установки двигателя подтверждают возможность создания в объеме МТО опытного танка «Объект 432» нового моторнотрансмиссионного отделения с ГТД. Представленные материалы могли быть взяты за основу (с учетом замечаний) для подготовки рабочих чертежей и изготовления опытных образцов двигателей и танка.

ВНИИ-100 рекомендовалось расширить фронт исследований и ускорить создание стендовой базы 6* .

6* Данные рекомендации позднее были подкреплены соответствующим постановлением. В результате, в 1969 г. в институте ввели в эксплуатацию испытательный корпус (ИК), оснащенный стендовой базой, которая позволяла проводить всевозможные испытания не только отдельных систем, но и танка в целом.

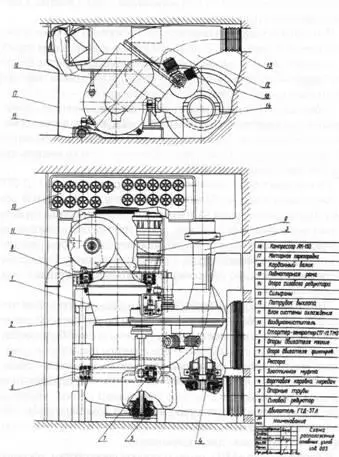

Схема расположения двигателя ГТД-ЗТЛ в МТО опытного танка «Объект 003».
