Спроектированная с учетом совместной работы с ГТД четырехскоростная трансмиссия давала возможность получить оптимальные тяговые характеристики силовой установки в целом, легкость и удобство управления танком, надежную эксплуатацию в различных климатических условиях и достаточную долговечность силовой установки в пределах около 500 ч.

Новые бортовые коробки перемены передач монтировались в штатных картерах КПП корпуса танка «Объект 432». Расположение приводов управления трансмиссией было выполнено в основном так же, как и на танке «Объект 432».

Забор воздуха для двигателя при подводном вождении предлагалось осуществлять через трубу, установленную в корме танка, в окно для выброса воздуха из системы охлаждения. При подводном вождении предусматривалось открытие двух заслонок, расположенных в трубе выброса воздуха из системы охлаждения. Первая заслонка открывала отверстие для прохода воздуха из воздушной трубы ОПВТ внутрь МТО и одновременно перекрывала путь воздуху из системы охлаждения. Вторая заслонка, имеющая общий привод с первой, использовалась для выпуска воздуха из системы охлаждения и воздуха, продувающего дефлектор, — внутрь моторного отделения.

Для забора воздуха, питающего экипаж при подводном вождении, на правом борту внутри МТО размещалась труба, одним концом соединенная с вентилятором ФВУ системы ПАЗ, второй конец трубы находился против отверстия в трубе выброса воздуха из системы охлаждения, через которое воздух поступал в двигатель. Выброс воздуха при подводном вождении из системы охлаждения, системы охлаждения стартер-генератора и компрессора АК-150, а также системы дефлектирования двигателя осуществлялся внутрь моторного отделения.

При подводном вождении в системе питания экипажа воздухом использовался вытяжной вентилятор боевого отделения, который включался при входе танка в воду. Труба для отвода выхлопных газов при подводном вождении и труба для питания воздухом двигателя располагались, соответственно, с левого и правого бортов танка. Все оборудование ОПВТ предусматривалось для многоразового использования.

Кроме того, выполненный проект компоновки МТО опытного танка «Объект 432» с ГТД-ЗТП позволял разместить дополнительно около 400 л топлива в баках, находившихся справа и слева по бортам танка. Тем не менее основным недостатком данного проекта был пониженный запас хода (около 420 км по сравнению с 500 км у танка «Объект 432»). Для повышения запаса хода танка планировалось проведение дальнейших исследований по улучшению экономичности ГТД, что являлось одной из главных задач при создании ГТД для танка.

Параллельно в ОКБТ ЛКЗ был предложен вариант установки двигателя ГТД-ЗТП в МТО опытного танка «Объект 287».

Выполненные работы показали техническую возможность создания и размещения в существующих объемах МТО опытного танка «Объект 432» ГТСУ в составе ГТД-ЗТП. При этом были решены основные вопросы по обеспечению тепломаскировки, ПАЗ, воздухоочистке и подводному вождению. Предполагалась разработка новых узлов танка: ГТСУ и ее систем, четырехскоростной трансмиссии, органов управления движением, электрооборудования общего назначения, средств тепломаскировки, системы ОПВТ многоразового использования, системы воздухоочистки. Кроме этого, требовалось провести изменения в элементах корпуса танка, системы питания объекта сжатым воздухом, системы ППО, системы обогрева экипажа, системы ТДА, системы ПАЗ, конструкции наружных баков и задних топливных баков боевого отделения. Остальные узлы и системы опытного танка «Объект 432» оставались без изменения.

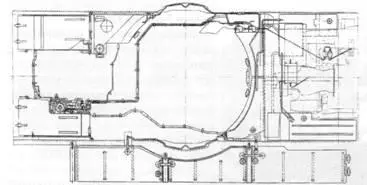

Размещение топливных баков на танке «Объект 004», вид в плане.

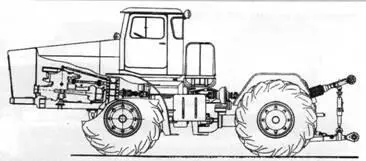

Установка авиационного турбовального газотурбинного двигателя ГТД-350 на колесном тракторе К-700.

Установка авиационного турбовального газотурбинного двигателя ГТД-350 в гусеничном бронетранспортере БТР-50П («Объект 211»).

Газотурбинный двигатель ГТД-350Т.

В соответствии с уже упоминавшимся решением ВСНХ СССР № 173РС от 24 января 1961 г. начались совместные НИОКР ОКБ-117 завода им. В.Я. Климова и ОКБТ ЛКЗ по исследованию возможности использования авиационного газотурбинного двигателя ГТД-350 10*. Для получения первоначальных экспериментальных данных образцы ГТД-350 установили в колесном тракторе К-700 и гусеничном бронетранспортере БТР- 50П («Объект 211»).

В ОКБ-117 на базе ГТД-350 создали двухвальный газотурбинный двигатель ГТД-350Т.

Без теплообменника его мощность составляла 294 кВт (400 л.с.), удельный расход топлива — 476 г/кВт-ч (350 г/л.с. ч). С теплообменником эти показатели уменьшались, соответственно, до 290 кВт (395 л.с.) и 360–408 г/кВт-ч (265–300 г/л.с. ч).

С использованием этих двигателей спроектировали и изготовили танковые ГТСУ в однодвигательном и двухдвигательном исполнении. В 1963–1965 гг. на ЛКЗ на базе танка «Объект 287» изготовили ходовой макет танка с ГТСУ на основе спаренной силовой установки с продольно-параллельным расположением двигателей ГТД-350Т, получивший наименование «Объект 288».

Забегая вперед, можно отметить, что в 1966–1967 гг. ходовой макет танка «Объект 288» прошел заводские полигонные испытания, которые позволила определить основные характеристики машины в части динамики, топливной экономики, условий эксплуатации и подтвердить параметры, заложенные в конструкции и расчетах.

В период с января по октябрь 1968 г. состоялись сравнительные испытания ходового макета «Объект 288» с серийным Т-64 и опытными танками «Объект 287» с двигателем 5ТДФ и «Объект 003» с ГТД-ЗТЛ. Испытания проводились с целью определения динамических и топливно-экономических показателей этих машин и охватывали все климатические периоды с перепадом температуры окружающего воздуха в пределах ±30 °C.

Однако серьезного преимущества спаренной силовой установки с продольно-параллельным расположением двигателей ГТД-350Т по сравнению с одиночным двигателем ГТД-ЗТЛ равной мощности достигнуть не удалось. В связи с этим обстоятельством и отказом завода им. В.Я. Климова перейти на соосную установку двигателей ГТД-350Т дальнейшие работы как по двигателю, так и по опытному танку «Объект 288» в 1968 г. прекратили.
