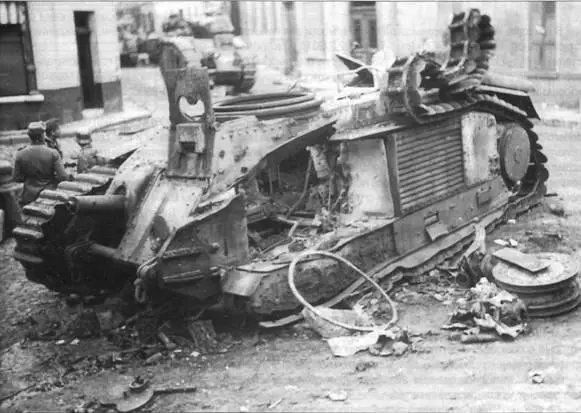

Вид с левого борта на Char В1 bis «RHONE». На заднем плане видны блокирующие улицу (rue Madame) Char В1 bis № 332 «MARNE» (FCM), далее стоят бок о бок № 310 «MEUSE» и № 401 «BEARN II», за ними — № 264 «SIMOUN». Взрыв танка не только полностью открыл люк смотрового купола водителя, но и сорвал с него вращающуюся опорную плиту монокулярного перископа, которую видно в левом нижнем углу фотографии. На переднем левом нижнем внутреннем боковом листе толщиной 25 мм видны направляющие подвижной вилки левого ведомого колеса, само колесо с механизмом натяжения гусеницы лежит у левого борта танка. На вертикальной стенке корпуса ходовой части, в котором были смонтированы опорные катки, видны многочисленные трубки системы смазки, соединяющие точки смазки со впускными штуцерами, объединенные в четыре блока. Первые два нижних бронелиста, прикрывающие корпус ходовой части, сорваны; в третьем бронелисте откинут лючок, прикрывающий блок штуцеров; в четвертом лючок закрыт. Ствол 75-мм орудия закрыт походной заглушкой.

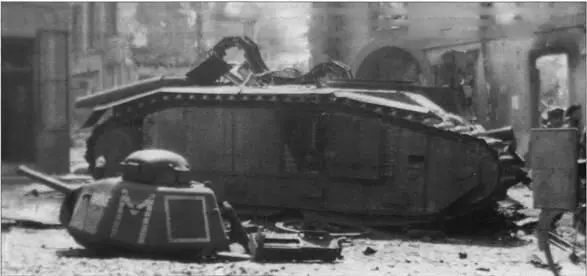

Вид с правого борта на Char В1 bis № 309 «RHONE» (Renault). Еле различимая пиковая масть (синего цвета) внутри белого квадрата и буква «М» говорит о принадлежности танка к 1-му взводу (section).

Р. Г. Данилов

Продолжение. Начало см. в «ТиВ» № 7-11/2009 г., № 1–5,7-12/2010 г., № 1–3/2011 г.

В статье использованы фото из архива ОГКСТАМОЗИЛ.

В качестве машины сверхвысокой проходимости для поисковоспасательного комплекса «490» (см. «ТиВ» № 2,3/2011 г.) в соответствии с результатами исследований 1966–1972 гг. был выбран снегоболотоход с роторно-винтовым движителем, который одинаково хорошо и с высокой скоростью мог бы преодолевать снежный покров любой глубины и болото с полыньями. Малые размеры машины (длина 3,8 м, ширина 2,3 м) были обусловлены габаритами грузового отсека колесного вездехода ЗИЛ-4906, на котором ее предполагалось доставлять к месту работы. По проекту, ЗИЛ-4906 перевозил снегоболотоход в своем грузовом отсеке до тех пор, пока мог двигаться. Когда местность становилась непроходимой, шнекоходс помощью штатной крановой установки сгружался на грунт. Дальше он самостоятельно продолжал поиск спускаемого аппарата (СА), эвакуировал космонавтов и буксировал СА на гибкой сцепке до колесных машин комплекса «490».

Предварительная компоновка шнекохода, получившего заводское обозначение ЗИЛ-2906, была выполнена Ю.И. Соболевым и А.П. Селезневым 20 августа 1973 г. С целью максимального снижения массы и простоты конструкции нового вездехода для него решили использовать два двигателя МеМЗ-967А воздушного охлаждения мощностью по 37 л.с. от легкового автомобиля «Запорожец», которые с помощью агрегатов трансмиссии должны были приводить в движение каждый свой шнек. В открытой пассажирской кабине предусматривались сидячие места для двух членов экипажа и два лежачих места для космонавтов.

11 января 1974 г. состоялся техсовет по комплексу «490», на котором была утверждена принципиальная схема снегоболотохода ЗИЛ-2906. Начались конкретные проработки узлов и агрегатов.

25 июня Ю.И. Соболев, Л.А. Кашлакова, В.О. Нифонтов, Н.А. Егоров и В.А. Костылев были откомандированы на Запорожский автозавод, а А.П. Селезнев — на Мелитопольский моторный завод для согласования вопросов установки двигателя на шнекоход, организации систем питания, охлаждения и обслуживания двигателей в моторном отсеке.

6 января 1975 г. заместитель министра автопрома Е.А. Башинджагян подписал письмо в Мелитополь на получение двух двигателей для ЗИЛ-2906. Началось изготовление агрегатов машины. 11 июля за процессом сборки комплекса «490» (в том числе шнекохода ЗИЛ-2906) в СКВ ЗИЛ наблюдали заместители министра автопрома П.Я. Лисняк и Е.А. Башинджагян, начальник главного управления по производству спецтехники Министерства автопрома Савельев, директор завода П.Д. Бородин и другие. 23 июля шнекоход был готов.

Над созданием снегоболотохода ЗИЛ-2906 трудились: конструкторы В.А. Грачев, Ю.И. Соболев, А.П. Селезнев (ведущий конструктор), В.Я. Горин, Л.А. Кашлакова, В.О. Нифонтов, Н.А. Егоров, B.А. Костылев; испытатели В.Б. Лаврентьев, В.Г. Иванов (ведущий испытатель), А.И. Алексеев, Ю.П. Федин, Н.М. Балин, В.М. Перепелкин, А.И. Нестеров, В.А. Столяров; водители-испытатели C.С. Уралов, А.Н. Гладких, Ю.В. Жигачев, B.C. Буянкин.

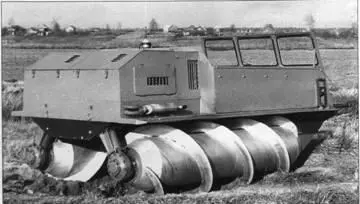

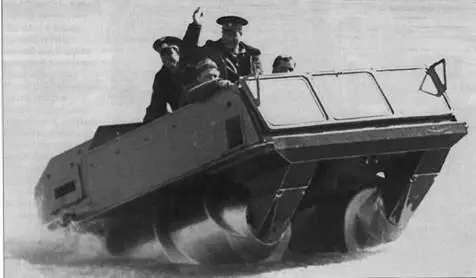

ЗИЛ-2906 на обкатке.

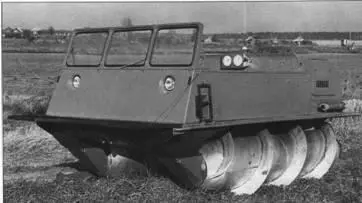

Снегоход получил компоновку с передним расположением открытой пассажирской кабины и задним размещением двигателей. В качестве движителя в нижней части корпуса были смонтированы два полых ротора (или шнека), оснащенных винтовым грунтозацепом с углом наклона винтовой линии 39°. Благодаря полой герметичной водоизмещающей конструкции шнеки прекрасно держали машину на плаву, так что кабина и моторный отсек находились выше ватерлинии.

Сразу за пассажирской кабиной находился моторный отсек, в котором в ряд были установлены два V-образных 4-цилиндровых двигателя МеМЗ-967А. К каждому двигателю были прифланцованы однодисковое сцепление, планетарный механизм, играющий роль двухступенчатой коробки передач, и трехступенчатая вальная диапазонная коробка передач, причем коробки передач были повернуты относительно двигателя на 45°. К заднему торцу коробки передач крепился механизм реверса, обеспечивающий движение шнекоходу назад на всех передачах переднего хода.

С помощью карданной передачи крутящий момент передавался на бортовой редуктор, который, в свою очередь, приводил во вращение шнековый движитель. Для поступательного движения вперед левый и правый шнеки должны были вращаться в разные стороны, отбрасывая с помощью грунтозацепа среду, в которой движется машина, под корпус или в сторону. Испытания показали, что для уверенного перемещения по снегу лучше, когда шнеки отбрасывали снег в сторону от машины. На воде или на болоте, наоборот, более устойчивое движение наблюдалось при отбрасывании воды или болотной жижи под корпус.

Пассажирская кабина — открытая, четырехместная, вмещала экипаж и двух лежачих пассажиров. Корпус — несущий, водонепроницаемый, сварной. Отопление кабины осуществлялось независимым воздушным отопителем. В кабине размещалась радиостанция УКВ-ДЦВ «Пеликан», переносной пеленгатор НКПУ-1, магнитный компас КИ-13, носилки, набор медицинских шин, два спасательных жилета, лопата, топор, пила, багор, буксирный фал, медицинская аптечка и огнетушитель ОУ-5.
