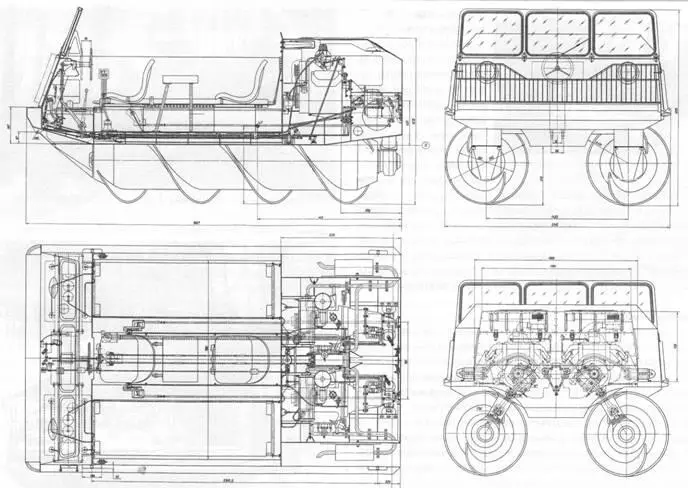

Общее устройство ЗИЛ-2906.

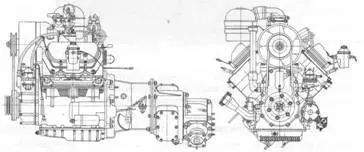

Двигатель МеМЗ-967А со сцеплением, планетарным механизмом, коробкой передач и реверс-редуктором.

Бортовой редуктор.

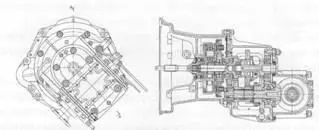

Левый планетарный механизм, вальная коробка передач и реверс-редуктор, выполненные в одном корпусе.

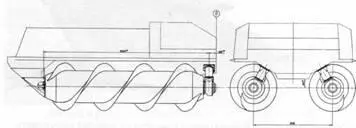

Роторно-винтовой движитель ЗИЛ-2906.

Для запуска двигателей зимой служили два устройства для холодного пуска и переносной подогреватель.

Управление двумя двигателями осуществлялось с помощью руля и педалей. Когда водитель поворачивал руль в нужную сторону, происходило подтормаживание (уменьшение частоты вращения коленчатого вала) внутреннего по отношению к центру поворота двигателя, и машина поворачивала в сторону вращающегося с меньшей скоростью шнека. Управление сцеплением и переключением передач в коробках передач было синхронизовано. С помощью одного рычага одновременно переключались передачи в обеих коробках, причем делалось это заблаговременно — в зависимости от вида преодолеваемой среды. Переключение передач планетарных механизмов левого и правого бортов осуществлялось в движении с помощью другого рычага. При нажатии на педаль газа одновременно увеличивалась частота вращения обоих двигателей, при этом руль не вращался.

Рабочее место водителя шнекохода ЗИЛ-2906.

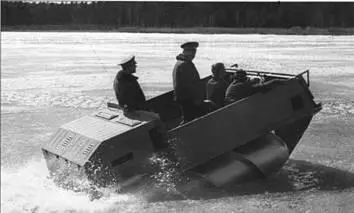

Движение ЗИЛ-2906 по замерзшему озеру в районе Звездного городка. В испытаниях принимают участие космонавты. Апрель 1976 г.

Движение ЗИЛ-2906 на подъем 24° в ходе испытаний в Рыбинске.

Движение на спуск 24°. За рулем — водитель-испытатель С.С. Уралов, слева — ведущий конструктор А.П. Селезнев, сзади — ведущий испытатель В.Г. Иванов.

21 августа 1975 г. ЗИЛ-2906 начали обкатывать на воде на прудах рыбхоза «Нара». Почти сразу выявилось множество дефектов в работе мелитопольских двигателей. При движении по воде они работали на полную мощность, но недостаточно высокая максимальная скорость машины (10–12 км/ч) не давала возможности встречному воздушному потоку охлаждать их в нужном объеме.

В октябре снегоболотоход испытывался на болотах и спущенных прудах. И здесь двигатели проявили себя не лучшим образом. Развиваемой мощности, ввиду увеличившегося сопротивления, не хватало. Двигатели часто выходили из строя. Для увеличения удельной мощности и повышения надежности машины было принято решение использовать два двигателя жидкостного охлаждения от автомобиля «Жигули». Однако они не могли быть размещены без серьезной перекомпоновки в моторном отсеке ЗИЛ-2906 — фактически, надо было проектировать новую машину.

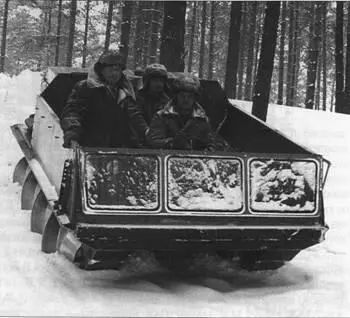

Тем не менее 17 марта 1976 г. шнекоход ЗИЛ-2906 вместе с машинами комплекса «490» отправился на зимние испытания в Рыбинск. Здесь он уверенно преодолевал 24°-ные подъемы и спуски, весьма проворно передвигался по заросшему лесом косогору с глубиной снега до 700 мм. В целом испытания прошли удачно.

16 апреля ЗИЛ-2906 направили в Звездный городок для показа космонавтам. При движении по озеру, покрытому снегом и льдом, он проломил корку льда, но благодаря большому дифференту на корму он не только не прекратил движение, а наоборот, устремился вперед, проламывая лед. Космонавты, в числе которых был А.А. Леонов, не смогли удержаться, чтобы не поучаствовать в испытаниях. ЗИЛ-2906 уверенно проделал еще несколько кругов по озеру.

С 28 июня по 30 июля 1976 г. ЗИЛ-2906 в составе комплекса «490» участвовал в южных климатических испытаниях в районе г. Каган. Здесь при температуре окружающего воздуха от +40 до +50 °C он наработал более 230 моточасов в ходе испытаний на озере Дингызкуль, преодолевая полуметровые волны горько-соленой воды. Здесь же шнекоход двигался по участкам, заросшим тростником высотой до 5 м и по солончакам, покрытым 2–3 мм коркой кристаллической соли, по зыбучим пескам с соленой коркой толщиной 3–4 мм и по песчаным барханам высотой до 4 м.

Наибольшая температура масла у двигателей (из-за повышенных оборотов) отмечалась при движении ЗИЛ-2906 на плаву — больше, чем на солончаках и в тростнике. Температура масла в двигателях не превышала+112 °C (в правом) и +106 °C (в левом), однако оба двигателя перегревались, детонировали после выключения зажигания. После этого они плохо заводились из-за образования бензопаровых пробок.

На испытаниях также проявилась недостаточная остойчивость машины. При повороте полностью загруженный шнекоход на скорости зарывался носом в воду в сторону поворота. Сломанный тростник наматывался на опоры бортовых передач и попадал в открытую кабину.

После испытаний ЗИЛ-2906 в течение месяца хранился под брезентом на базе «Чулково». В сентябре машина прошла освидетельствование. С обоих двигателей отслоилась краска, а их детали были покрыты слоем ржавчины. Воздушная заслонка карбюратора правого двигателя приржавела к корпусу карбюратора. Все оцинкованные детали были покрыты ровным слоем ржавчины. На поверхностях деталей, изготовленных из магний-алюминиевых и алюминиевых сплавов, наблюдались очаги коррозии. Контакты, клеммы и не имевшие изоляции участки электропроводки были покрыты ржавчиной. Оба стартера имели пробой изоляции обмотки стартера и реле включения стартера. Все шарнирные соединения тяг поворачивались со значительным усилием. Тяги и рычаги были покрыты солью. Алюминиевый корпус шнекохода, а также узлы, агрегаты и детали, имевшие контакт с соленой водой, оказались под тонким налетом соли, имелись очаги коррозии. Детали крепежа (головки шпилек, болты, гайки, шайбы) окислились и приржавели друг к другу. Ветровые стекла машины потеряли прозрачность из-за налета соли и рисок, полученных при протирании стекол.
