Рабочие тормозные механизмы – четыре дисковых тормоза открытого типа, установленные на бортовых редукторах управляемых колес. Привод управления – гидравлический, двухконтурный, без усилителя. Стояночный тормоз – барабанный, с внутренними колодками, был смонтирован на выходном валу коробки передач. Привод управления стояночным тормозом – механический.

Все колеса ЗИЛ-132Р оснащались независимой торсионной подвеской на поперечных рычагах. На передние и задние управляемые колеса были дополнительно установлены гидравлические амортизаторы от автомобиля МАЗ-500.

На ЗИЛ-132Р использовались стальные дисковые колеса с разъемным ободом, на которые надевались шины 14.00-20 модели ОИ-25 или 16.00-20 модели И-159. Центральная система регулирования давления воздуха в шинах с запорным краном на каждом колесе позволяла водителю изменять давление в пределах от 0,1 до 2,5 кг/см². Клапан управления давлением обеспечивал быстрое снижение давления воздуха с 2,5 до 0,25 кг/см² в течение 2 мин.

Электрооборудование напряжением 12 В было выполнено герметизированным; источниками питания являлись генератор Г-51 мощностью 450 Вт и аккумулятор 6СТ-78.

Рама – лонжеронного типа, с поперечинами, сварная – была изготовлена из алюминиевого сплава АМг-61. Кабина – стеклопластиковая, трехместная, с металлическими дверями.

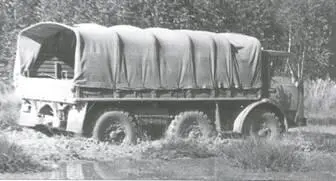

Движение ЗИЛ-132Р по разбитой грунтовой дороге НИИИ-21.

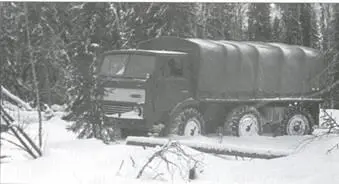

ЗИЛ-132Р на снегу глубиной 400 мм.

Автомобиль ЗИЛ-132Р был полностью собран 7 мая 1974 г. и сразу направлен в пробный пробег по территории завода. Затем машину взвесили и вернули в цех для монтажа бортовой платформы.

16 мая ЗИЛ-132Р вышел на обкатку. С 20 мая по 29 октября ходовые испытания проходили на грунтовой испытательной трассе НИИИ-21, асфальтобетонных дорогах по Рязанскому, Дмитровскому шоссе и МКАД, булыжной мостовой автополигона НАМИ. Общий пробег ЗИЛ-132Р за этот период составил 6174 км, в том числе 5224 км – с грузом 3600 кг, остальную часть маршрута автомобиль прошел в снаряженном состоянии. 1664 км машина двигалась на шинах 16.00-20 модели И-159, остальной пробег – на шинах 14.00-20 модели ОИ-25. По асфальтобетону было пройдено 2058 км, по булыжному шоссе – 360 км, по хорошим грунтовым дорогам – 1244 км, по сильно разбитой грунтовой дороге – 2511 км.

Эти испытания проводились в период относительно небольших дождей. ЗИЛ-132Р передвигался по сильно запыленной полевой дороге, на которой временами развивал скорость до 50 км/ч. На грунтовой лесной дороге испытательной трассы НИИИ-21, изобилующей глубокими колеями, залитыми водой, движение на отдельных участках было возможно лишь на 1 – й и 2-й передачах. Часть просеки (18 км трассы), проходящей по заболоченному участку, который был весь перекопан на большую (до 1 м) глубину и залит водой, автомобиль пересек с заблокированным дифференциалом при минимальном давлении воздуха в шинах. Движение на эластичных шинах 16.00-20 на этом участке было намного увереннее, чем на шинах 14.00-20. В то же время выход из колеи на шинах 16.00-20 был хуже, чем на 14.00-20. Средние скорости ЗИЛ-132Р составили:

на асфальте – 42 км/ч, на булыжном шоссе – 34,6 км/ч, по хорошей и разбитой грунтовым дорогам – 31 и 24,3 км/ч соответственно.

В сентябре-ноябре 1974 г. испытания динамических качеств автомобиля и топливной экономичности проходили на динамометрической скоростной дороге автополигона НАМИ. Здесь ЗИЛ-132Р развил максимальную скорость 71,5 км/ч. Время разгона до 60 км/ч составило 60,5 с. Выбег со скорости 50 км/ч достиг 369 м. На шинах 14.00-20 контрольный расход топлива при скорости 40 км/ч был равен 43,3 л/100 км, при скорости 60 км/ч – 51,2 л/100 км.

На испытаниях рабочих тормозов со скорости начала торможения 50 км/ч в холодном состоянии тормозной путь не превысил 29,2 м, в горячем состоянии – 36,5 м. Испытания показали, что эффективность «холодных» и нагретых тормозов автомобиля ЗИЛ-132Р удовлетворительная. Величина тормозных путей, замедление и усилие на педали соответствовали установленным требованиям. Отклонений от прямолинейного движения не наблюдалось.

Определение уровня шума проходило 18 октября на асфальтированном участке комплекса спецдорог и динамометрической дороге автополигона НАМИ. Уровень внешнего шума на расстоянии 7,5 м от оси движения автомобиля составил 91 ДБ, уровень шума в кабине – 90 ДБ. Эти параметры превысили предельно допустимые значения для автомобилей данной весовой категории. Требовалось доработать шумоизоляцию кабины и моторного отсека.

Оценка уровня загазованности кабины ЗИЛ-132Р проводилась с включенным отопителем кабины на скоростной дороге автополигона НАМИ. На холостом ходу уровень концентрации окиси углерода и паров бензина превышал существующие требования. При движении со скоростью 60 км/ч концентрации паров бензина в кабине также превышала норму.

15 ноября 1974 г. на площадке специальных дорог автополигона НАМИ определялся радиус поворота автомобиля. Наименьшие радиусы поворота по оси следа переднего и заднего наружных управляемых колес относительно центра поворота составили: влево – 7,77 м переднего и 7,86 м – заднего; вправо – 8,58 м переднего и 8,43 м – заднего колес.

Лабораторно-дорожные испытания показали, что размерные характеристики ЗИЛ-132Р, скорости движения в различных дорожных условиях, топливная экономичность, эффективность тормозов, плавность хода, грузоподъемность, весовые параметры и углы поперечной устойчивости в основном соответствовали утвержденным техническим требованиям.

Не отвечали требованиям ГОСТа некоторые параметры рабочего места водителя, такие как уровень шума, загазованность и геометрические размеры (например, расстояние от спинки сиденья водителя до педалей сцепления и тормоза было больше нормы на 150-200 мм, а расстояние от подушки сидения до потолка – меньше на 50-60 мм).

Управляемость и устойчивость ЗИЛ-132Р признали удовлетворительными. Установка рулевого привода без механической связи между передними и задними управляемыми колесами не ухудшала управляемости автомобилем, а механизм запаздывания поворота задних колес на 5-7° повышал курсовую устойчивость. Однако из-за отсутствия жесткой связи при движении машины на малых оборотах двигателя, когда производительность насоса и давление в системе были малы, случались рассогласования углов поворота передних и задних колес.

В январе-феврале 1975 г. в районе г. Ухта Коми АССР были проведены комплексные зимние испытания на подвижность полноприводных автомобилей ЗИЛ-132Р и ЗИЛ-131. Высота снежного покрова на местности составляла 400-600 мм, а в отдельных местах достигала 1000 мм. Температура воздуха в этот период (с 18 января по 23 февраля) колебалась от -2 до -45 °C.
