По бортам боевого отделения размещались боеукладки, закрытые сверху на всю длину узкими бронекрышками. На крыше башни в задней части располагалась антенная колонка радиолокационной станции (рабочий диапазон волн порядка 3 см). Антенна РЛС была защищена радиопрозрачным кожухом и имела систему стабилизации линии визирования. Слева от антенны располагалось дублирующее средство определения текущих координат: телевизионнооптический визир ТОВ, справа – антенна системы опознавания «Кремний-2М».

Здесь уместно обратить внимание на то, что в ЗСУ-23-4 «Шилка» телевизионный канал никогда не предусматривался, а система опознавания «Лук» появилась лишь спустя полтора десятка лет после начала эксплуатации этого комплекса. На походе вся колонка разворачивалась назад, антенна занимала горизонтальное положение и оказывалась прикрытой от повреждений наклонным металлическим козырьком. В задней стенке башни был выполнен большой проем с крышкой на болтах для монтажа аппаратуры РЛПК, по бокам от проема имелись две крышки люков системы охлаждения приборного отсека. Каждая крышка открывалась дистанционно с помощью тросовой проводки, а закрывалась торсионной пружиной.

По оси вращения башни на днище корпуса крепилось вращающееся контактное устройство (ВКУ). Снаружи на бортах и задней стенке башни располагались укладки ЗИП и инструмента.

Опытный образец имел некоторые конструктивные отличия от заводского: на корпусе рукоятку с крыши блока охлаждения перенесли на крышу над мотором, закрыли решеткой выхлоп турбины, доработали тракт выброса гильз, на маске орудия установили козырек, в левом борту башни выполнили круглую решетку и соответственно изменили положение шанцевого инструмента.

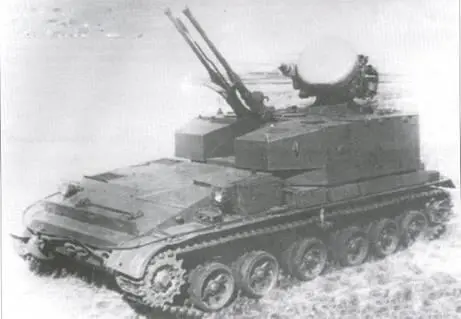

Внешний вид первого (заводского) образца

(фото из архива В. Белогруда).

Радиолокатор осуществлял автономный поиск цели в секторе по азимуту в пределах от 15 до 80° и по углу места 15°. При стационарном расположении ЗСУ целеуказание могло приниматься по радиотелефону в пределах дальности бортовой радиостанции Р-113 – до 20 км от наземных РЛС обнаружения П-15, однако последняя не могла обнаруживать цели, летящие ниже 500 м. После обнаружения цели и ее опознавания с помощью бортовой аппаратуры РЛС переводилась операторами в режим автосопровождения, при котором вырабатывались текущие координаты цели. Достаточная дальность автосопровождения и малое время сглаживания в схеме СРП (3-6 с) позволяли открывать огонь по цели на предельной дальности 4500 м.

РЛПК обеспечивал управление огнем АЗП при прицельной стрельбе по самолетам и вертолетам, парашютному десанту, световым авиабомбам в следующих режимах:

– по данным РЛС;

– при наличии оптической видимости – по угловым координатам от ТОВ и дальности от РЛС;

– по угловым координатам от ТОВ и установленной высоте, принятой по радио;

– по запомненным параметрам движения цели.

Кроме того, в аварийных ситуациях стрельба по воздушным целям могла вестись с помощью оптического прицел-дублера и полуавтоматического наведения пушки без включения агрегата питания.

Стрельба по наземным целям (танки, пехота и др.) могла вестись при наведении как с помощью прицел- дублера, так и с помощью ТОВ. В последнем случае осуществлялась стабилизация линии визирования и линии выстрела, что позволяло прицельно стрелять в движении.

Для защиты от угловых ответных помех комплекс «Байкал» имел схему переключения частот сканирования ГОНа. В комплексе была реализована скрытая настройка аппаратуры без излучения в пространство. Имелось специальное тренировочное устройство, позволяющее имитировать одиночную цель на различных курсах полета, с разными скоростями, пассивную помеху, активную шумовую помеху, помеху по дальности и ответную угловую помеху. Однако это устройство не входило в комплект ЗСУ и не размещалось в башне.

Встроенная аппаратура позволяла проверять работоспособность комплекса, за исключением точностных характеристик системы стабилизации.

Постановление № 426-211 предписывало изготовить два образца гусеничного самохода: заводской и опытный.

Заводской образец установки «Енисей» без оснащения его РЛПК, АЗП и прицел-дублером планировалось собрать в IV кв. 1958 г. и сдать на заводские испытания. Однако на УЗТМ его изготовили только в марте 1959 и далее ждали комплектующее оборудование.

Согласно «Справке о ходе выполнения работ по созданию зенитного комплекса «Енисей»-«Ангара»-«Байкал», на сентябрь 1959 г. для заводского образца в срок был поставлен только прицел- дублер, по остальным комплектующим сроки не выдержали. Генератор отбора мощности от двигателя самохода НИИ-627, отгруженный на «Уралмаш» только 26 марта 1959 г. (при графике 15 января), изготовили крайне некачественно, и он пе был принят заказчиком. Пушку (недоукомплектованную приводами) отправили лишь 20 июля 1959 г. Агрегат питания вместо 10 февраля 1959 г. поступил в начале июля. Все это задерживало проведение заводских испытаний.

По опытному образцу шасси для госиспытаний предполагалось в I кв. 1959 г. подать его с уже установленной пушкой в НИИ-20 для монтажа и отладки РЛПК, а в IV кв. 1959 г. – провести контрольно-сдаточные испытания и направить на госиспытания.

Но шасси для госиспытаний также было изготовлено в марте 1959 г. Отставание по поставке комплектующих для него составляло по ряду систем более 6 месяцев. Пушка «Ангара» должна была поступить на «Уралмашзавод» в IV кв. 1958 г., но получили ее только в начале марта 1959 г., причем недоукомплектованной бесконтактными сельсинами, ожидаемыми в мае. Агрегат питания НАМИ и НИИ-627 поставили в мае 1959 г. при сроке 15 февраля 1959 г. Еще худшая ситуация сложилась с поставкой головки телевизионно-оптического визира заводом № 349 Ленинградского совнархоза и с изготовлением, настройкой и сдачей блоков аппаратуры РЛПК «Байкал» НИИ-20 и заводом № 668.

В связи с возникшими проблемами постановлением СМ СССР № 578-236 от 30 мая 1960 г. был установлен новый срок сдачи опытного образца на государственные испытания – IV кв. 1960 г.

12 августа 1959 г. составным частям комплекса «Енисей» были присвоены следующие индексы ГРАУ: зенитной установке – 2А1,37-мм спаренной АЗП «Ангара» – 2А12, 37-мм автомату к пушке «Ангара» – 2А11, силовым приводам наведения пушки «Ангара» – 2Э4, РЛПК «Байкал -1А11, РЛС РЛПК «Байкал» -1РЛ34. Гусеничной базе новой ЗСУ в ГБТУ присвоили индекс «Объект 119».
