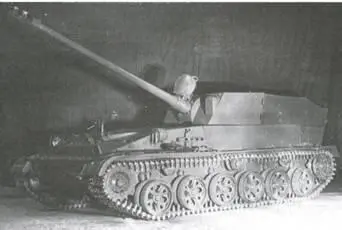

Общий вид СУ-100ПМ (фото из архива автора).

Постановлением № 426-211 ОКБ-3 поручалось разработать шасси «Енисея» на базе самоходной установки СУ-100ОП (изделие 105). Эта машина прошла к тому времени мучительный (почти десятилетний) путь испытаний, переделок, доработок и была принята на вооружение 26 февраля 1955 г. Однако даже расчетный боевой вес будущей ЗСУ существенно превосходил боевой вес СУ-100П, что требовало усиления ходовой части, подвески и пр.

Проблема для конструкторов была не нова: работы по повышению грузоподъемности базового шасси и увеличению гарантийного пробега до 10000 км начались в ОКБ-3 в инициативном порядке еще в 1954 г. А 4 февраля 1955 г. СМ СССР узаконил эту тему, выдав задание на разработку модифицированной СУ-100ПМ (изделие 105М) с усиленной конструкцией.

Опытный образец изготовили в 1957 г. В течение трех лет он проходил испытания с постоянным совершенствованием узлов. Установкой балласта общий вес машины на испытаниях доводился до 30 т. Усиленные опорные катки и их балансиры, поддерживающие ролики и другие отработанные на СУ-100ПМ конструкторские и технологические решения были использованы в шасси новой ЗСУ.

Уже в 1957 г. ОКБ-3 «Уралмашзавода» под руководством Г.С. Ефимова выполнило эскизный проект. Ведущим конструктором изделия был назначен Ю.В. Томашов, тогда занимавший должность заместителя главного конструктора, ведущим конструктором по вооружению стал П.М. Каваев, по электрооборудованию – Ю.П. Медведев, ведущими инженерами-испытателями – А.А. Грабилин и Б А. Неронов.

21 апреля 1958 г. ОКБ-3 представило на рассмотрение Научно-технического совета Госкомитета СМ СССР по оборонной технике эскизно-технический проект ЗСУ, который был утвержден для разработки рабочих чертежей и изготовления опытных образцов с учетом необходимости снижения веса машины до 25,5 т.

Так выглядел «Енисей» на этапе эскизно-технического проекта. Особенностью ранней формы башни являлись скругленные передние углы (Зенитная артиллерийская самоходная установка ЗСУ-37-2 «Енисей». – Свердловск: Уральский завод тяжелого машиностроения им. С. Орджоникидзе, ОГК. 1964, – 12с.).

Комплекс «Енисей» включал в себя следующие основные элементы: – легкобронированное гусеничное шасси с передним расположением моторно-трансмиссионного отделения (МТО);

– малогабаритный помехозащищенный РЛПК «Байкал» для обнаружения и автосопровождения воздушной цели с выработкой ее текущих координат. Спроектирован в НИИ-20 ГКОТ СМ СССР, главный конструктор – М.М. Косичкин;

– счетно-решающий прибор (СРП) для автоматической выработки упрежденных угловых координат цели (азимут и угол возвышения). Разработан НИИ-20 ГКОТ СМ СССР;

– системы стабилизации линии визирования и линии выстрела для сохранения положения оси антенной колонки и стволов АЗП при наклонах корпуса ЗСУ относительно горизонта до 10° и любых отклонениях продольной оси корпуса самохода относительно заданного направления. Созданы Ковровским филиалом ЦНИИ-173;

– 37-мм спаренную скорострельную АЗП КЛ-372 «Ангара» с системой охлаждения стволов и системой питания боеприпасами. Спроектирована ленинградским ГС ОКБ-43, главный конструктор – Н.И. Айзенберг;

– электрогидравлические силовые следящие приводы наведения для автоматического (при стрельбе от РЛС) и полуавтоматического (при стрельбе от прицел-дублера) наведения пушки по упрежденному азимуту и углу возвышения. Разработаны ЦНИИАГ (ЦНИИ-173 ГКОТ), г. Москва;

– систему первичного электропитания (СЭП) для питания всех электропотребителей напряжением постоянного (2 х 28 В) и переменного (220 В, 400 Гц) токов. Разработкой и изготовлением генераторов занимался НИИ-627, турбины – НАМИ.

Корпус артсамохода – цельносварной из катаных листов броневой стали. Лобовой лист имел толщину 20 мм, борта – 13 мм, крыша – 6 мм. Корпус был разделен на МТО, отделение управления и боевое отделение.

Поперек носовой части корпуса располагалась шестискоростная двухпоточная механическая коробка перемены передач (КПП) с планетарными механизмами поворота (ПМП). ПМП имели в своей конструкции поворотный и остановочный тормоза ленточного типа с барабанами из чугуна. Справа и слева через зубчатые муфты КПП соединялась с бортовыми передачами – одноступенчатыми понижающими редукторами косозубого зацепления. Сверху на картере КПП размещался стартер СТ-16М.

За КПП правее продольной оси корпуса на подмоторной раме был установлен 12-цилиндровый V-образный бескомпрессорный дизель В-105 жидкостного охлаждения (модификация танкового В-54, задросселированого до 400 л.с. при 2000 об./мин. Максимальный крутящий момент – 175кгмпри 1100-1200 об./мин. Удельный расход топлива – 185 г/л.с. ч).

На носке коленвала двигателя крепился многодисковый сухого трения (сталь по стали) главный фрикцион, который через зубчатую муфту соединялся с КПП. Слева от двигателя монтировался генератор дублирующего агрегата системы первичного электропитания с приводом через редуктор от двигателя, а в вырезе перегородки МТО размещался топливозаправочный агрегат. Справа устанавливался блок системы охлаждения в составе патрубка воздухопритока, трубчатопластинчатого воздушно-водяного радиатора и осевого двухступенчатого вентилятора с приводом коническим редуктором от двигателя.

Под блоком системы охлаждения в выхлопном патрубке находилась воздушная камера системы обдува с эжекционными аппаратами. Система обеспечивала удаление горячего воздуха от выхлопных коллекторов двигателя, трубопроводов, перегородки между МТО и отделением управления и отсос пыли из воздухоочистителя. Рядом располагался форсуночный подогреватель двигателя и водомасляный радиатор. Выхлопной патрубок подогревателя был выведен в правый борт корпуса в районе второго опорного катка и закрывался заглушкой на болтах. В задней части МТО помещались расширительный бачок системы охлаждения, маслофильтр «Кимаф-СТЗ», подогреватель топлива, маслонасос МВ-43 с подогревателем, маслобак на 30 л, бачок для слива горючего, просочившегося из топливного насоса.

В отделении управления слева от МТО находилось рабочее место механика-водителя: сиденье, органы управления движением, щиток приборов, рукоятка топливозаправочного агрегата, кран выпуска воздуха из насоса НК-10 и топливного фильтра тонкой очистки, штуцер для заправки топливной системы, рукоятка управления жалюзи воздухопритока, рукоятка привода крана слива воды, выключатель батарей, выключатели системы подогрева, реле-регулятор, фильтр генератора, розетка внешнего заряда и запуска, щиток световой сигнализации, рукоятки включения световых приборов, кнопка стартера, щиток переговорного устройства.
