Техника и вооружение 2011 01

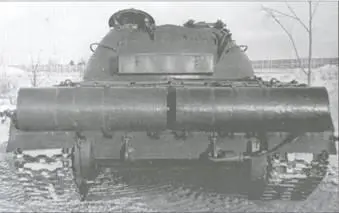

Установка двух дополнительных емкостей на 340 л в кормовой части танка «Объект 139». НИИБТ полигон, 1958 г.

Крепление дополнительных топливных бочек на кронштейнах в кормовой части танка. Предложение завода № 183. НИИБТ полигон, 1958 г.

Общий вид мобильного одноколесного бронированного прицепа для транспортирования 1200 л дополнительного топлива, ЦЭЗ № 1,1959 г.

Общий вид танка Т-54А с мобильным одноколесным бронированным прицепом для транспортирования 1200 л дополнительного топлива.

В 1958-1959 г. в проектно-конструкторском бюро ЦЭЗ № 1 для обеспечения длительных маршей танковых частей и подразделений (с учетом событий в Венгрии в 1956 г.) по предложению инженер- капитана Е.Р. Урванцева разработали и изготовили опытный образец мобильного одноколесного бронированного прицепа для танков Т-54 и Т-55. Он предназначался для транспортирования 1200 л дополнительного топлива. Несущей конструкцией прицепа являлся сам топливный бак, сваривавшийся из стальных листов толщиной 8 мм. Масса заправленного прицепа составляла 2050 кг. Наличие двух заправочных горловин позволяло производить полную заправку бака при любом угле наклона прицепа, а также перекачивать топливо в другую емкость после отсоединения прицепа при любом его положении. Внутренняя полость бака вертикальными перегородками разделялась на пять отсеков, сообщавшихся между собой через отверстия в нижней части перегородок. Наличие перегородок уменьшало вспенивание топлива и стабилизировало положение центра тяжести бака при наклонах прицепа. Прицеп крепился к кормовой части танка с помощью специального сцепного устройства. В случае необходимости это устройство обеспечивало автоматическое отсоединение прицепа без выхода экипажа из машины. В механизме отцепки применялось тяговое реле, включенное в электрическую цепь электрозапала правой дымовой шашки БДШ-5. Срабатывание реле и, соответственно, отцепка прицепа производилось при нажатии на правую кнопку щитка БДШ, располагавшегося на левом борту боевого отделения.

Бак прицепа с помощью топливоподводящей системы был включен в топливную систему двигателя танка через дополнительные топливные баки, устанавливавшиеся на правой надгусеничной полке. В состав топливоподводящей системы входили: заборное устройство (труба и сетчатый фильтр, располагавшиеся на прицепе); топливный трубопровод, монтировавшийся на корпусе танка; топливораспределительный кран и клапан разъема. Подача топлива из прицепа производилась штатной топливоподкачивающей помпой. Автоматическое перекрытие трубопроводов при отсоединении прицепа от танка осуществлялось с помощью клапана разъема с тросовым приводом. Для дорожной сигнализации на прицепе устанавливались два габаритных фонаря, подключавшихся с помощью электропровода через штепсельный разъем к бортовой сети танка.

В ноябре 1959 г. прицеп прошел испытания на НИИБТ полигоне, но на снабжение принят не был, так как снижал маневренность и скорость буксировавшего его танка Т-54.

Другим направлением повышения подвижности танков Т-54 стало создание и установка на них ОПВТ. Первоначально этими вопросами с 1947 г. занимался завод № 112 «Красное Сормово», в КБ которого проектировался танк подводного хождения ТПХ-54. Несмотря на то, что при этом удалось решить вопросы герметизации ряда узлов танка, в 1948 г. это направление закрыли в связи с началом разработки легкого плавающего танка Р-39.

Без предварительной подготовки Т-54 мог преодолевать в брод водные преграды глубиной 1,4 м и протяженностью до 60 м. Преодоление таких бродов производилось как правило на первой передаче с минимальной подачей топлива с целью исключения образования большой волны впереди танка.

Ввиду того что глубина преодолеваемого танком брода являлась недостаточной, в 1952-1953 гг. сотрудники НИИБТ полигона разработали ОПВТ, которое обеспечивало преодоление водных преград по дну водоема глубиной 4-5 м и шириной не менее 300 м. Предварительная проверка этого оборудования, изготовленного НИИБТ полигоном в конце 1953 г., дала вполне удовлетворительные результаты. Было принято решение о доработке оборудования и изготовлении его в заводских условиях.

Параллельно с НИИБТ полигоном работы по созданию ОПВТ в начале 1950-х гг. развернулись на заводах № 183, № 75 и № 174. Это привело к созданию ОПВТ, перевозимого непосредственно на машине и состоявшего из двух частей: постоянного установленной на танке и съемной, монтировавшейся непосредственно перед преодолением водной преграды. Так, в КБ завода № 75 в 1954-1955 гг. спроектировали и изготовили опытный образец танка Т-54 с ОПВТ, получивший заводское обозначение «Объект 486». В сентябре 1955 г. три такие машины были сданы ГБТУ.

Это оборудование обеспечивало герметизацию машины, питание экипажа и двигателя воздухом, выпуск отработавших газов в воду и откачку воды, попавшей в танк при преодолении водной преграды.

Установка оборудования потребовала введения на серийных танках небольших конструктивных изменений, которые могли быть выполнены силами войсковых ремонтных органов. Для безопасности члены экипажей танков обеспечивались изолирующими противогазами ИП-46 и спасательными жилетами. Управление танком при преодолении водной преграды осуществлялось с берега по радио.

Контрольные испытания трех танков «Объект 486» прошли на р. Днепр в конце 1955 г.

Они показали, что танк с ОПВТ мог пересекать водные преграды глубиной 4-5 м и шириной 500-700 м. Водная преграда преодолевалась своим ходом на первой передаче по дну предварительно разведанного водоема. Продолжительность подготовки танка к преодолению водной преграды силами экипажа, включавшей время на установку оборудования и смазку втулок балансиров составляла 1 ч 35 мин – 1 ч. 45 мин, время на частичную разгерметизацию машины после выхода на берег – 2-3 мин.

Осенью 1956 г. три танка «Объект 486» прошли войсковые испытания на р. Днепр с положительным результатом, но, по замечаниям комиссии, потребовалась некоторая доработка оборудования. Были устранены следующие недостатки: отсутствие контроля за давлением воздуха в камере уплотнения погона башни; громоздкая конструкция уплотнения дульного среза пушки и вентилятора башни; необходимость снятия наружных топливных и масляного баков при установке оборудования; применение электродвигателя устаревшей конструкции в откачивающей системе.
