Конструкторы завода № 183 и ВЭИ им. Ленина удачно разместили блок питания прибора «Узор» в одной из шахт смотрового прибора командирской башенки, что не потребовало дополнительного объема внутри ее и сократило длину кабеля высокого напряжения, идущего от блока к прибору. Габариты прожектора прибора позволили разместить его на кронштейне, закрепленном на бронировке прибора в крыше командирской башенки.

После окончания испытания в феврале 1953 г. танк с командирским прибором ночного видения «Узор» сдали заказчику для проведения дальнейших испытаний.

Комплект аппаратуры прибора ночного видения механика-водителя ВТН.

Государственные испытания ночного прибора ВТН и фары ФГ-10 с инфракрасным фильтром на танке Т-54. НИИБТ полигон, 1950 г.

Установка прибора ВТН в отделении управления танка Т-54.

Комплект прибора ночного видения командира танка «Узор».

Установка прибора «Узор» с блоком питания в командирской башенке танка Т-54.

Установка инфракрасного прожектора прибора «Узор» на крыше командирской башенки танка Т-54.

В связи с созданием приборов ночного видения в апреле-декабре 1953 г. сотрудниками НИИБТ полигона при консультации представителей ВЭИ им. Ленина (проф., д. ф-м.н. П.В Тимофеева и к.т.н. В.В. Сорокиной) была проведена НИР по выбору и обоснованию комплекса средств инфракрасной техники для танка. В работе задействовали все имевшиеся на тот момент ночные приборы и прицелы: механика-водителя — ТВН-1, БВН и «Люк», командира танка — «Узор», ночные прицелы наводчика — «Луна», «Дуб» и танковый телескопический прицел ТШ-2Ф «Береза» с люминофорным экраном, и, кроме того, источники инфракрасного излучения, оснащенные пленочными инфракрасными фильтрами конструкции НИИ-801 и Института кристаллографии АН СССР — фары ФГ-10 и опытный образец повышенной механической прочности с лампой 100 Вт, а также опытные образцы прожекторов с лампами 100 и 250 Вт (в том числе с ксеноновой).

Прибор механика-водителя, имевший шифр «Люк» (неофициальное название ТВН-2), был разработан одновременно с прибором ТВН-1 (ВТН «Месяц»). Он предназначался для установки в тяжелом танке Т-10 и отличался от ТВН-1 только большими размерами выходного окна, меньшей перископичностью и, соответственно, меньшей массой.

Танковый телескопический прицел ТШ-2Ф «Береза», помимо своего основного назначения, использовался для обнаружения источников инфракрасного излучения противника. Он представлял собой штатный прицел TLLI-2, в окуляр которого при действии в ночных условиях вводился специальный экран с фосфором, светившимся при воздействии на него инфракрасных лучей.

В ходе выполнения НИР летом 1953 г. сотрудниками НИИБТ полигона вместе с сотрудниками ВЭИ им. Ленина при рассмотрении различных макетов оптической части прицела «Луна» были выбраны его оптимальные элементы, обеспечивавшие наибольшую дальность четкого наблюдения танка ночью, величина которой составила 700–800 м с использованием инфракрасного прожектора с диаметром отражателя 360 мм и лампой мощностью 100 Вт. Затем в ВЭИ им. Ленина изготовили макет прицела «Луна» и передали его на НИИБТ полигон для проведения испытаний.

В сентябре-декабре 1953 г. прицел «Луна», смонтированный в танке Т-54 (вместе с приборами ТВН-1 и «Узор») прошел испытания с различными типами инфракрасных прожекторов (включая трофейный немецкий), в ходе которых было установлено, что предельная дальность наблюдения танка составляла 800 м. Движущийся танк был виден на больших (на 100–150 м) дистанциях, чем неподвижный.

Испытания подтвердили необходимость оснащения танка инфракрасными приборами наблюдения и стрельбы для ведения боевых действий и управления подразделениями в ночных условиях, позволили определить необходимый для танка комплекс таких приборов и источников излучения (осветителей и прожекторов), а также места их целесообразного размещения. Кроме того, результаты испытаний выявили недостатки приборов и позволили определить направления их дальнейшего совершенствования.

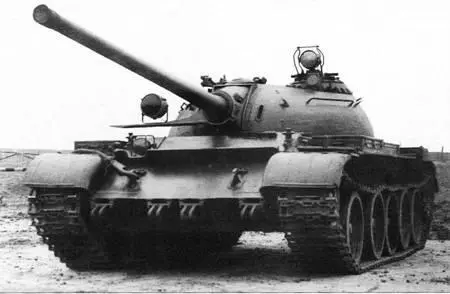

Танк Т-54, оборудованный комплектом приборов ночного видения на испытаниях. НИИБТ полигон, 1953 г.

Установка инфракрасных источников излучения на танке Т-54. НИИБТ полигон, 1953 г.

Размещение макета прицела «Луна» в танке Т-54.

Установка прибора ночного видения механика-водителя ТВН-1 в отделении управления танка Т-54.

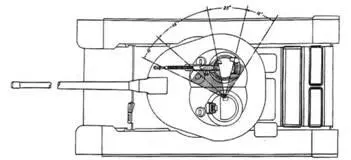

Схема обзорности ночного прибора наблюдения командира «Узор», смонтированного в танке Т-54.

Так, например, испытания прицелов и анализ их данных показали, что увеличение и поле зрения ночных прицелов «Луна» и «Дуб» близки по своим значениям аналогичным параметрам дневного прицела TLU-2 при использовании в нем семикратного увеличения, что в то время являлось вполне достаточным. Разрешающая способность прицела «Луна» оказалась втрое выше, чем у прицела «Дуб», а чувствительность — в 4 раза, что обеспечило, соответственно, вдвое большую дальность четкого наблюдения. Однако в связи с тем, что нижняя часть прицела «Луна» была шарнирно соединена с приливом на кронштейне прицела ТШ, окуляр ночного прицела перемещался при изменении угла возвышения орудия, создавая тем самым неудобства в работе наводчика. Это обстоятельство потребовало введения подвижного верхнего зеркала прицела (по типу прицела «Дуб»), что и было сделано в его последующей модификации, получившей шифр «Луна II».
