В боевом отделении (в башне) размещались: пушка со спаренным пулеметом; узлы и агрегаты стабилизатора; механизм заряжания пушки; боеукладка; сиденья командира танка (справа от пушки) и наводчика (слева от пушки), снабженные для удобства работы спинками; дневной и ночной прицелы; приборы наблюдения; средства связи; вентилятор системы ПАЗ; вытяжной вентилятор; часть возимого ЗИПа и другое оборудование. Посадка и выход наводчика и командира танка из машины осуществлялись через один общий люк, располагавшийся в крыше башни и закрывавшийся броневой крышкой. Для наблюдения за полем боя наводчик пользовался двумя призменными смотровыми приборами ТНП-165, командир — комбинированным (дневной — ночной) прибором ТКН-2 с осветителем ОУ-ЗК и двумя приборами ТНП-165, располагавшимися во вращающейся командирской башенке, оснащенной системой командирского целеуказания и устанавливавшейся на правой стороне крышки входного люка.

Для удобства работы экипажа в боевом отделении имелся подвесной вращающийся пол, изготовленный из алюминиевого сплава, связанный с верхним погоном опоры башни тягами. По периметру вращающегося пола к ободу и тягам крепилась сетка высотой 300 мм, предотвращавшая выпадение стреляных гильз пушки за его пределы.

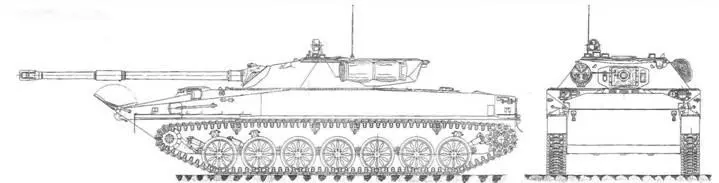

Танк «Объект 906» с дизелем УТД-20.

В МТО устанавливались двигатель с обеспечивавшими его работу системами, узлы и агрегаты трансмиссии, водометные движители, водооткачивающие средства, тяги приводов управления, часть узлов и агрегатов систем ППО и ТДА.

Основным оружием танка являлась 85-мм нарезная пушка Д-58, с которой был спарен 7,62-мм пулемет СГМТ (с правой стороны). Пушка монтировалась в башне танка на щеках рамки с помощью съемных цапф люльки и оснащалась двухплоскостным стабилизатором «Звезда» с зависимой линией прицеливания, эжекционным устройством для удаления пороховых газов из канала ствола, двухкамерным дульным тормозом и механизмом заряжания. Длина ствола пушки составляла 5670 мм, давление пороховых газов в канале ствола достигало 304 МПа (3100 кгс/см²). Стопорение пушки по-походному осуществлялось с помощью штанги в положении, соответствовавшем углу возвышения +15°.

Стабилизатор «Звезда» обеспечивал скорость горизонтальной наводки от 0,05 до 20 град./с, по вертикали — от 0,05 до 4,5 град./с. С его помощью пушка приводилась на постоянный угол заряжания после производства выстрела, а также поворачивалась башня танка при командирском целеуказании.

При стрельбе из пушки прямой наводкой и спаренного пулемета днем использовался телескопический прицел ТШ2Б-8А, при стрельбе из пушки с закрытых огневых позиций — боковой уровень и азимутальный указатель, крепившийся на корпусе механизма поворота башни. Углы вертикальной наводки спаренной установки составляли от -5 до +20°. Для стрельбы ночью использовался ночной прицел наводчикаТПН-1 с осветителем Л-2А 61* . Окулярные части обоих прицелов находились на одном уровне. Привод на зеркальную систему ночного прицела осуществлялся от кронштейна дневного прицела с помощью тяги. В дневных условиях объективная часть прицела ТПН-1 (головка) снималась и укладывалась внутри машины, а на ее месте устанавливалась быстросъемная броневая крышка.

Механизм поворота башни с двумя независимыми (ручным и электромоторным) приводами со сдающими звеньями, смонтированными в одном корпусе, располагался слева от пушки и крепился болтами к верхнему погону опоры башни.

Горизонтальный ленточный транспортер механизма заряжания пушки с электроприводом, рассчитанный на 15 выстрелов, находился в удлиненной нише башни. Для дистанционного управления процессом заряжания использовался специальный пульт управления.

61* В проекте машины вместо прицелов ТШ2Б-8А и ТПН-1 был предусмотрен вариант установки комбинированного бесподсветочного прицела ТПНБ. Использование этого прицела, кроме удобства работы, улучшения боевых качеств вооружения (за счет отсутствия подсветки), обеспечивало снижение массы прицельного комплекса на 8 кг, однако его установка потребовала изменения конструкции башни, люльки пушки и параллелограммного привода.

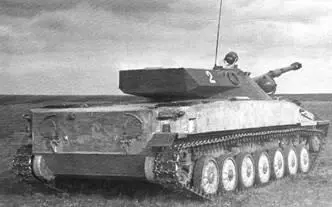

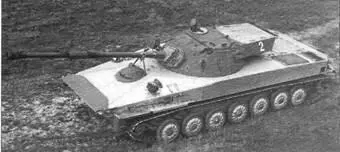

Танк «Объект 906».

Рабочее место механика-водителя танка «Объект 906».

Боевое отделение танка «Объект 906».

Рабочее место командира танка «Объект 906».

Лоток механизма заряжания. Сам механизм заряжания из ниши башни демонтирован.

Слева: рабочее место наводчика танка «Объект 906»; справа: установка 85-мм пушки Д-58. Справа от пушки расположен кронштейн под монтаж спаренного 7,62-мм пулемета СГМТ.

Продолжительность цикла одного заряжания составляла 5 с. Скорострельность с использованием механизма заряжания достигала: максимальная (расчетная) очередью одним типом снаряда — 14 выстр./мин, минимальная — 9 выстр./мин.

В боекомплект пушки входили 40 унитарных выстрелов с бронебойными (8 шт.) и осколочно-фугасными (32 шт.) снарядами. Бронебойный снаряд, имевший начальную скорость 1000 м/с, обеспечивал на дальностях стрельбы 1000 и 2000 м пробитие вертикально установленной стальной броневой плиты толщиной 185 и 145 мм соответственно. Дальность прямого выстрела этим снарядом составляла 1170 м, а максимальная дальность стрельбы осколочно-фугасным снарядом достигала 13500 м.

Боекомплект пушки размещался: 25 выстрелов — во вращающейся части боевого отделения (15 — в транспортере механизма заряжания, из них 8 — с бронебойными снарядами и 10 — в вертикальной боеукладке), по 6 выстрелов — в укладках правой и левой ниш корпуса танка и 3 выстрела — в укладке на моторной перегородке. Боекомплект спаренного пулемета составлял 2000 патронов, снаряженных в ленты и уложенных в пяти патронных коробках (одна из них крепилась в рамке станка пулемета).
