Опорные катки танков «Объект 906» и ПТ-76Б имели одинаковые размеры и посадочные места и поэтому в сборе были взаимозаменяемыми. Диски полых опорных катков изготавливались из алюминиевого сплава AM Г-6. Это позволило снизить массу опорного катка с 59,5 до 37 кг. Направляющие и ведущие колеса были заимствованы у танка ПТ-76Б без изменений. При использовании гусениц с РМШ устанавливались ведущие колеса со съемными зубчатыми венцами, отлитыми из стали КДЛВТ, и ступицами из алюминиевого сплава АЛ-19. В их конструкции предусматривалась возможность замены венцов без демонтажа ведущего колеса. При этом само ведущее колесо могло устанавливаться как на левый, так и на правый борт корпуса. Тип зацепления ведущего колеса с гусеницей с РМШ — цевочный, а способ передачи усилия в зацеплении — толкающий (с гусеницей с ОМШ — тянущий). Масса комплекта гусениц с РМШ (224 трака) составляла 1380 кг.

Компенсирующее устройство предназначалось для автоматического натяжения гусеницы при движении машины с помощью специальных штанг, обеспечивавших кинематическую связь между направляющим колесом и первым опорным катком. При проведении испытаний была выявлена недостаточная эффективность компенсирующих устройств, так как применение нижних ограничителей ходов опорных катков приводило к отрыву гусеницы от катка при переезде вогнутых поверхностей, в особенности при движении задним ходом.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 24 В. Основными источниками электроэнергии служили две аккумуляторные батареи 12СТ-70 и генератор ВГ-7500 мощностью 5 кВт. Для обеспечения нормальной эксплуатации танка в условиях низких температур предусматривался электрический обогрев прицела, смотровых приборов, стекла защитного колпака механика-водителя и часов. Для дорожной сигнализации на танке монтировались пять габаритных фонарей (один из них на башне). Кроме того, имелись два фонаря желтого цвета для связи экипажа с пехотой. Для внешнего освещения использовались фары ФГ-102 и ФГ-100 с ИК-фильтром.

Для внешней связи в танке служила радиостанция Р-113, для внутренней — переговорное устройство ТПУ Р-120. В дальнейшем предполагалась замена средств связи на радиостанцию Р-123 и переговорное устройство ТПУ Р-124.

Танк «Объект 911 Б» был разработан весной 1963 г. в ОКБ ВгТЗ под руководством И.В. Гавалова. Ведущим конструктором машины являлся Ю.М, Сорокин. Плавающий авиадесантируемый танк создавался на базе опытной гусенично-колесной боевой машины пехоты «Объект 911», но без колесного движителя и с использованием опыта проектирования легкого танка «Объект 906Б» с управляемым ракетным оружием. Опытный образец машины, выпущенный в 1964 г., прошел заводские испытания. На вооружение танк не принимался и в серийном производстве не состоял.

Схема общей компоновки танка предусматривала размещение переднего отделения, представлявшего собой герметичный грузовой отсек (необходимый для обеспечения плавучести), в носовой части корпуса; боевого отделения, совмещенного с отделением управления — в средней части корпуса и башне; МТО — в кормовой части корпуса. В грузовом отсеке располагались гидроцилиндры механизма натяжения гусениц, два топливных бака, две аккумуляторные батареи, гидроагрегаты управления волноотражательным щитком, трубопроводы гидросистемы управления подвеской и натяжного механизма, термоизвещатели и распылители системы ППО и часть ЗИП. Для доступа к узлам и агрегатам переднего отделения в его крыше был выполнен люк с броневой крышкой. Над топливными баками и под ними имелись лючки, закрывавшиеся броневыми пробками. Кроме того, в переднем отсеке предусматривалась возможность размещения дополнительно двух человек или какого-либо груза. При нахождении в переднем отсеке людей обеспечивалась его вентиляция, а для их посадки имелись два люка с броневыми крышками.

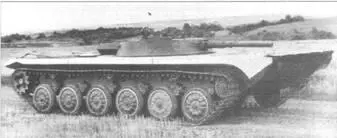

Танк «Объект 911 Б».

Боевая масса — 12,5 т; экипаж — 2 чел.; оружие: орудие — 73-мм гладкоствольное, пулемет — 7,62 мм; броневая защита — противопульная; мощность двигателя — 221 кВт (300 л.с.); максимальная скорость: по шоссе — 72.6 км/ч, на плаву -11 км/ч.

Танк «Объект 911 Б».

Рабочее место механика-водителя в башне танка «Объект 911Б».

Положение механика-водителя при различных углах поворота башни танка «Объект 911Б».

Экипаж из двух человек располагался во вращающейся башне в специальной герметизированной броневой капсуле с усиленной противорадиационной защитой. На днище боевого отделения на специальной опоре устанавливался вращающийся пол, на котором монтировались сиденье командира танка и планетарный шестеренчатый механизм приводов управления (ПШМ) с платформой механика-водителя (см. «ТиВ» № 7/2008 г.). На платформе располагались сиденье механика-водителя, рычаги и педали управления танком, рычаг переключения передач, тяги приводов управления (от рычагов и педалей до ПШМ), часть электрооборудования и ЗИП.

Слева от орудия находился командир танка (он же наводчик), справа — механик-водитель, сиденье которого закреплялось на вращающейся независимо от башни платформе. Автономная башенка механика-водителя с входным люком совместно с платформой ПШМ образовывали подвижное отделение для дистанционного управления движением танка. Для наблюдения за полем боя и для вождения машины у механика-водителя в башенке устанавливались три призменных перископических прибора ТНПО-170. Для вождения танка в ночных условиях использовался прибор ночного видения ТВН-2Б, монтировавшийся вместо центрального прибора ТНПО-170. Для наблюдения за полем боя и ведения огня из основного оружия командир пользовался двумя смотровыми приборами ТНПО-170 и одним перископическим прицелом — прибором наблюдения. Для входа и выхода командира из машины над его рабочим местом также имелся входной люк, закрывавшийся броневой крышкой. Круговой обзор командиру танка обеспечивался только за счет поворота башни.
