НП — нарезная пушка, ГСО — гладкоствольное орудие, МПП — механизм передач и поворота. ОМШ — открытый металлический шарнир, РМШ — резинометаллический шарнир; 4/6/Р/Д/Ж: 4 — тактность: 6 — число цилиндров; Р — рядное (V-образное) расположение цилиндров: Д — дизель: Ж — жидкостная система охлаждения;

* С 1954 г.

** С 1962 г.

*** У авторов нет данных.

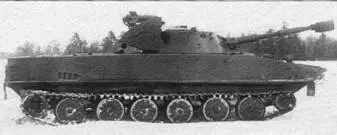

Танк ПТ-76Б с установкой ПТРК 9К11 «Малютка».

ПТ-76 с ПТРК 9К11 «Малютка» был создан для экспериментальной проверки возможности использования на танке управляемого оружия для поражения бронированных объектов противника на больших дальностях. Его разработали в конструкторском бюро ВгТЗ в 1963 г. Опытный образец машины в октябре 1964 г. предъявили на полигонные испытания, к которым его не допустили из-за низкой надежности работы пусковой установки. На вооружение этот танк не принимался и серийно не производился.

Машина представляла собой серийный танк ПТ-76, на котором в качестве дополнительного оружия монтировалась пусковая установка с управляемыми ракетами ЭММ ПТРК 9К11 «Малютка». Пусковая установка располагалась снаружи в кормовой части башни и состояла из рамы с двумя направляющими, подъемного электромоторного механизма и защитного кожуха, предохранявшего соседнюю ПТУР 9М14 от воздействия газовой струи при пуске. Аппаратура управления комплекса 9С429 размещалась внутри танка в башне. Открыто расположенная пусковая установка не имела защиты от огня стрелкового оружия противника.

Стрельба управляемыми ракетами велась только с места на дальностях от 500 до 3000 м. Бронепробиваемость ПТУР 9М14 составляла 400 мм при стрельбе по вертикально расположенной броневой плите. Наведение управляемой ракеты на цель осуществлялось по проводам с помощью специального пульта управления и штатного прицела наводчика. Пуск ракет производился последовательно. Время перевода комплекса из походного положения в боевое — 11–24 с.

Несмотря на размещение ПТРК 9К11 боекомплект, к основному оружию по сравнению с серийным танком ПТ-76Б остался без изменений. Дополнительно в боекомплект входили две ПТУР ЭМИ, располагавшиеся непосредственно на пусковой установке.

Пульт управления ракетой 9М114 ПТРК 9К11 «Малютка».

1. ВНИИтрансмаш — страницы истории / Под ред. Э.К. Потемкина. — СПб.: Петровский фонд, 1999. -350 с.

2. Материалы информационных сборников бронетанковых войск за 1955–1965 гг. (разделы по конструктивным изменениям танков ПТ-76, ПТ-76Б, бронетранспортеров БТР-50П, БТР-50ПК и командно-штабной машины БТР-50ПУ). — М.: Воениздат МО СССР.

3. НИИ стали — 60 лет в сфере защиты. Исторические очерки. — М.: Правда Севера, 2002.-294 с.

4. Отчет по теме «Научно-технический анализ образцов бронетанковой техники отечественного и иностранного производства периода 1940–1965 гг.». Ч.Н. Бронетанковая техника СССР легкие, средние и тяжелые танки, самоходные установки и бронетранспортеры. — НИИБТ полигон, 1973. -342 с.

5. Отчет о испытаниях объекта 270М на плаву. Б.м. 1949.

6. 76-мм танковая пушка Д-56. Руководство службы. — М.: Воениздат МО СССР, 1963. — 208 с.

7. 76-мм танковая пушка Д-56ТМ. Руководство службы. — М.: Воениздат МО СССР, 1957.- 148 с.

8. 76-мм танковая пушка Д-56(ТС). Руководство службы. — М.: Воениздат МО СССР, 1963.- 208 с.

9. Доклад ВНИИ-100 «О перспективах направления развития танковой техники», 4.1. (Тезисы). -Ленинград, 1961.

10. Дополнение к руководству службы «76-мм танковая пушка Д-56» (боеприпасы). — М.: Воениздат, 1962. — 8 с.

11. Заключение НИИ-61, НИИ-24, ВНИИ-100 по состоянию и развитию гладкоствольной и нарезной танковой артиллерии. — Москва, 1963.

12. Краткий обзор производства и анализ некоторых общих параметров отечественных боевых гусеничных машин. Ч. 1. Прил. — Ленинград: ВНИИ-100,1961 г.

13. Краткая пояснительная записка к вариантам трансмиссии объекта «195». — М.: ВАБГМВ, 1959.- 50 с.

14. Отчет «Разработка отдельных перспективных вопросов, связанных с применением реактивной техники и новых видов танкового вооружения». — Ленинград: ВНИИ-100, 1958.

15. Отчет по теме «Исследовательские работы по танковым пусковым установкам для управляемых и неуправляемых реактивных снарядов и их сравнительная оценка». — Ленинград: ВНИИ-100,1960.-226 с.

16. Отчет по теме: «Разработка новых компоновок и технических требований к танковым пушкам, прицелам и реактивным снарядам с точки зрения применения их для вооружения танков». -Ленинград: ВНИИ-100,1960.

17. Руководство по материальной части танка ПТ-76. -М.: Воениздат МО СССР, 1954. — 396 с.

18. Руководство по материальной части и эксплуатации танка ПТ-76. — М.: Воениздат МО СССР, 1957.-404 с.

19. Руководство по материальной части и эксплуатации танков ПТ-76 и ПТ-76Б. — М.: Воениздат, 1967. — 608 с.

20. Танк ПТ-76Б. Дополнение к руководству по материальной части и эксплуатации танка ПТ-76. — М.: Воениздат МО СССР, 1960. — 144 с.

21. Руководство по материальной части и эксплуатации танка ПТ-76. -М.: Воениздат МО СССР, 1963. — 400 с.

22. Военная энциклопедия. В 8 т. / Председатель главной редакционной комиссии П.С. Грачев. — М.: Воениздат, 1995. Т.З. — 543 с.

23. Пояснительная записка к техническому проекту легкого плавающего танка ПТ-85 («Объект 906»). — Сталинград, 1961. — 85 с.

24. Технический отчет по теме «Оценка целесообразности применения комплекса Т-100 на машинах с проведением предварительных компоновочных проработок». — Л.: ВНИИТМ, 1964. — 27 с.

25. Шашмурин Н.Ф. Противоборство. «Выдающееся достижение БТ техники, плавающие боевые машины: ПТ-76 и БТР-50». Очерк по истории создания плавающих боевых машин — танка ПТ-76 и бронетранспортера БТР-50. Рукопись, 1989. — 12 с.

26. Главное автобронетанковое управление. Люди, события, факты в документах — 1944–1945 гг. — М.: ГАБТУ, 2007. — 800 с.

27. Главное автобронетанковое управление. Люди, события, факты в документах — 1946–1953 гг. — М.: ГАБТУ, 2007. — 496 с.

28. Отчет по определению исходных параметров для расчета стабилизатора и измерению основных параметров заводского экспериментального образца двухплоскостного стабилизатора пушки Д-56 танка ПТ-76. — М.: ГБТУ, НИИБТ полигон 1957. — 74 с.

29. Отчет по результатам сравнительных испытаний стрельбой с хода из танков ПТ-76 со стабилизатором в двух плоскостях наведения «Заря» и без стабилизатора. — М.: ГБТУ, НИИБТ полигон 1957. — 17 с.

30. Отчет по испытаниям на гарантийный срок службы стабилизатора «Заря», установленного в танке ПТ-76. — М.: ГБТУ, НИИБТ полигон 1957. — 46 с.

31. Отчет по обоснованию технических требований на разработку телеуправляемых танков. — М.: ГБТУ, НИИБТ полигон 1964. — 58 с.
