Конструкция привода к водометам с отбором мощности от коробки передач позволяла осуществлять вход танка в воду на любой передаче. Установка водометных движителей была выполнена на уровне оси грузового вала трансмиссии (что являлось существенным отличием от принятой установки водометов в серийном танке ПТ-76Б). Такое (нижнее) расположение водометов по сравнению с серийным верхним расположением труб позволило уменьшить теряемый водоизмещающий объем движителя, а также массу узлов трансмиссии и компоновочный объем с одновременным увеличением момента, дифференцирующего машину на корму. Низкое расположение проточных труб водометов привело к существенному уменьшению габаритов, занимаемых трансмиссией, и к улучшению условий работы водометных движителей. В отличие от серийного танка ПТ-76Б, привод управления заслонками водометов был выполнен не механическим, а пневматическим (от компрессора АК-15 °C), что позволило существенно уменьшить усилие на рычагах управления (рукоятках крана управления) и массу самого привода. Для предотвращения ударов заслонок об упоры в крайнем положении в пневмоцилиндрах привода устанавливались дополнительные цилиндры и обратные клапаны.

В системе подрессоривания применялась индивидуальная регулируемая пневматическая подвеска, позволявшая изменять клиренс от 450 до 100 мм, а также крен и дифферент машины с места механика-водителя с помощью кнопочного управления (была использована гидроэлектрическая система с распределительным многоканальным устройством). Высота машины при минимальном клиренсе составляла всего 1265 мм. Гидравлические амортизаторы релаксационного типа являлись элементами пневматических подвесок и вместе с ними располагались внутри балансиров.

Топливная система, система смазки и система охлаждения двигателя танка «Объект 911 Б».

Преодоление водной преграды вплавь танком «Объект 911 Б».

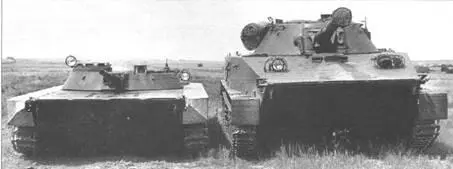

Танк «Объект 911 Б» при минимальном клиренсе 100 мм рядом с серийным танком ПТ-76Б.

В состав гусеничного движителя (применительно к одному борту) входили: шесть опорных и три поддерживающих катка с наружной амортизацией и дисками из алюминиевого сплава; направляющее колесо с гидравлическим механизмом натяжения гусеницы, включенным в общую гидравлическую систему; ведущее колесо кормового расположения и гусеница с ОМШ. На изготовленном опытном образце машины смонтировали направляющие и ведущие колеса, а также гусеницы, заимствованные у серийного ПТ-76Б (согласно проекту, на танке предполагалось использовать гусеницы с РМШ танка «Объект 906». — Прим. авт.).

Односкатные опорные (полые внутри) и поддреживающие катки изготавливались из алюминиевого сплава АМГ- 6 и имели наружную резиновую амортизацию, для предотвращения истирания которой клыками траков устанавливались стальные реборды пружинного типа.

Опорные катки имели одинаковые размеры с опорными катками танка ПТ-76Б и были взаимозаменяемыми с ними.

Гидравлический механизм натяжения гусениц обеспечивал их автоматическое натяжение при изменении клиренса как на стоянке, так и в движении.

Гидравлический силовой цилиндр механизма, сблокированный с гидропневматическими подвесками, управлялся от одного и того же кнопочного пульта управления. Кинематика движения направляющих колес обеспечивала достаточное натяжение гусениц при изменении длины обвода гусеницы (растяжение гусеницы, выброс и добавление траков), при этом сохранялась необходимая величина их хода для поддержания натяжения при изменении клиренса. Для регулирования натяжения гусениц в зависимости от дорожных условий в механизме натяжения служил регулятор (указатель), шкала которого имела градуировку от 0 до 3600 кгс. Установкой стрелки, связанной со специальным клапаном, на то или иное деление, показывающее величину натяжения гусениц и последующее нажатие кнопки «Натяжение», автоматически обеспечивалась задаваемая величина.

Стопорение механизма осуществлялось гидравлическими замками автоматически после отпускания кнопки.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 26 В. Основными источниками электроэнергии являлись две аккумуляторные батареи 12СТ- 70, соединенные параллельно, общей емкостью 140 А ч и генератор ВГ-7500 мощностью 5 кВт с угольным регулятором Р-27. К основным потребителям электроэнергии относились: электростартер, электропривод башни горизонтальной и вертикальной наводки, электродвигатели вентиляторов, маслозакачивающего насоса, топливоподкачивающего насоса, нагнетателя котла подогревателя, водооткачивающего насоса, средства дорожной сигнализации, внешнего и внутреннего освещения (габаритные фонари типа ГСТ-49, фары ФГ — 125 и ФГ-127). В отличие от серийного танка ПТ-76Б на танке устанавливалось два ВКУ, что было вызвано необходимостью обеспечения электрической связи аппаратуры, располагавшейся в корпусе и башне, с аппаратурой, размещавшейся на поворотной платформе механика-водителя. Оба ВКУ-330-1 монтировались внутри ПШМ.

Для вождения танка в сложных условиях в боевом отделении устанавливалась навигационная аппаратура ТНА-2 «Сетка» (при начальном ориентировании использовались штатные азимутальный указатель МПБ и прицел), для внешней связи — ультракоротковолновая радиостанция Р-123, коротковолновая однополостная, приемо-передающая, телефонно-телеграфная, симплексная радиостанция «Выстрел М» (обеспечение радиосвязи в командирской сети), для внутренней — танковое переговорное устройство Р-124. Работа двух радиостанций осуществлялась на одну антенну с помощью специального антенного щитка.
