Для более удобного управления при движении танка задним ходом в ПШМ был встроен дополнительный механизм, позволявший механику-водителю быстро развернуть подвижное отделение управления внутри башни на 180°. Перед разворотом производились фиксация и разъединение всех тяг приводов управления в том положении, в котором они находились в момент остановки машины. Дополнительный механизм при развороте платформы автоматически реверсировался для сохранения неизменного порядка управления при движении задним ходом. После разворота все тяги управления вновь соединялись, а их единовременная фиксация снималась. При наличии реверсивной коробки передач становилось возможным управление при движении задним ходом с такими же скоростями, как и при движении вперед.

В башне танка устанавливались основное оружие, механизм заряжания (в нише башни), средства связи, приборы наблюдения и стрельбы, механизмы наводки. Кроме того, в боевом отделении размещался весь боекомплект танка, навигационное, электроосветительное и другое специальное оборудование. Под вращающимся полом (он был связан с погоном башни специальными тягами) по днищу машины проходили тяги приводов управления (от ПШМ к агрегатам), электрические провода и трубопроводы.

Удаление газов из боевого отделения при стрельбе из основного оружия производилось вытяжным вентилятором через люк со шторкой в моторной перегородке.

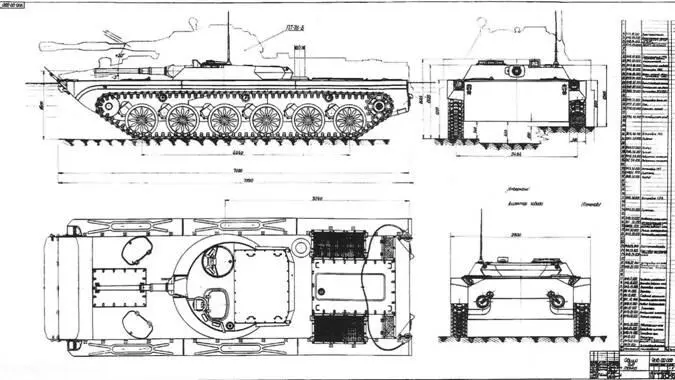

Танк «Объект 911 Б».

Механизм заряжания танка «Объект 911 Б» для выстрелов 73-мм орудия «Гром» (вид слева).

Помимо боевого отделения, в средней части корпуса располагались приводы управления водометными движителями и заслонками водометов, привод управления жалюзи, аппаратура системы ППО, щитки и приборы электрооборудования, воздуховоды системы вентиляции, гидроагрегаты гидропневматической подвески, трубопроводы и электрические провода.

В МТО размещались силовой блок с обслуживающими системами и водометные движители. Справа и слева от двигателя находились эжекторы, соединенные с выпускными коллекторами двигателя с помощью клапанных коробок. На эжекторах монтировался механизм защиты двигателя от попадания забортной воды. Внутри эжекторов располагались радиаторы системы охлаждения двигателя и масляные радиаторы соответствующих систем двигателя и МП П. Между перегородкой МТО и двигателем устанавливался компрессор АК-15 °C с электромагнитной муфтой выключения, вентилятор системы охлаждения компрессора и генератора, маслонасос гидросистемы управления подвеской и сливной топливный бачок.

С левой стороны у моторной перегородки находился масляный бак с подогревателем, над двигателем со стороны перегородки — расширительный бачок системы охлаждения двигателя. С правой стороны у моторной перегородки располагался воздухоочиститель с воздухозаборником, труба которого могла выдвигаться над машиной при движении на плаву. От воздухзаборника имелся отвод кФВУ. Кроме того, в МТО размещались топливные баки и маслозакачивающие насосы, водооткачивающие средства, термоизвещатели и распылители системы ППО, система ТДА, тяги приводов управления, трубопроводы, маслобачок гидросистемы. Полная очистка МТО от отработавших газов двигателя и паров масла осуществлялась вытяжным вентилятором ДВ-1К производительностью 700+100 м³ /ч, который устанавливался на крыше отделения около кормы и был оснащен обратным клапаном, предотвращавшим проникновение воды внутрь машины.

В башне танка монтировалась спаренная установка 73-мм гладкоствольного орудия ТКБ-04 «Гром» и 7,62-мм пулемета ПКТ. Высота линии огня могла изменяться в пределах от 1140 до 1490 мм (при «нормальном» клиренсе 360 мм -1400 мм). При стрельбе использовался комбинированный, бесподсветочный перископический прицел ПКБ-62 (типа «Щит»), поле зрения дневной ветви которого составляло 15°, ночной — 6°. Углы наводки спаренной установки по вертикали были в пределах от -3 до +30°. Наводка орудия в обеих плоскостях осуществлялась как вручную, так и с помощью электромеханического привода «Кристалл» от пульта управления командира. Механизм поворота башни имел ручной и электромоторный приводы более простой конструкции, чем планетарный механизм поворота башни танка ПТ-76Б. Переключение с электромоторного привода на ручной производилось с помощью клавиши, располагавшейся на рукоятке маховика ручного привода.

Стрельба из орудия велась активно-реактивными выстрелами с кумулятивной боевой частью, имевшей бронепробиваемостьЗОО мм. Наибольшая прицельная дальность стрельбы составляла 1300 м, дальность прямого выстрела — 800 м.

В боекомплект орудия входили 40 выстрелов, 27 из которых размещались в механизме заряжания в кормовой нише башни. Конструктивная схема механизма заряжания с гидроуправлением была заимствована у плавающего танка «Объект 906». Управление механизмом заряжания осуществлялось с места командира с помощью специального пульта. При необходимости имелась возможность ручного заряжания пушки.

Механизм заряжания представлял собой замкнутую бесконечную цепь, движущуюся в раме и состоявшую из 27 звеньев (труб). Вращение транспортера обеспечивалось электроприводом, либо с помощью маховичка от ручного привода.

Боекомплект к спаренному пулемету составлял 2000 патронов, снаряженных в ленты по 250 шт. и размещенных в коробках. Кроме того, в танке укладывались 10 ручных гранат Ф-1 и сигнальный пистолете 10 сигнальными патронами.

Броневая защита машины была дифференцированной. Катаные броневые листы грузового (переднего) отсека (в нем размещались механизмы, не влияющие на боеспособность танка) и МТО сварного корпуса изготавливались из стали высокой твердости марки 2П и обеспечивали защиту от пуль Б-32 калибра 7,62 мм и осколков. Лобовой лист корпуса толщиной 10 мм имел угол наклона от вертикали 45‘ и являлся противокумулятивным экраном для передних броневых листов среднего отделения (обитаемой капсулы). Вертикальные борта грузового отделения и МТО имели толщину 8 мм, верхний и нижний кормовые листы и крыша корпуса — 6 мм. Днище в обоих отделениях толщиной 4 мм изготавливалось из углеродистой стали.

Передние гнутые броневые листы среднего отделения имели толщину 35 мм, борта в верхней части — 45 мм, в нижней — 20 мм. Его <���ормовая часть состояла из двух вертикальных листов толщиной 35 мм, между которыми находилась герметичная моторная перегоэодка. Для изготовления этих броневых листов применялась сталь средней твердости марки 49С. Днище среднего отделения было выполнено из углеродистой стали толщиной 10 мм. Лобовая часть обитаемой броневой капсулы обеспечивала защиту экипажа и внутреннего оборудования от бронебойных снарядов калибра 76,2 мм с начальной скоростью 655 м/с с дистанции 2000 м, а борта — от пуль Б-32 калибра 14,5 мм с любой дистанции.
