В МТО первого изготовленного танка был установлен дизель ЗД-6М мощностью 221 кВт (300 л.с.). В системе охлаждения использовались один эжектор и водяной радиатор с увеличенной площадью охлаждения, которые располагались по левому борту МТО этот танк в настоящее время хранится в Музее бронетанкового вооружения и техники в Кубинке. — Прим. авт.).

Вентилятор башни танка «Объект 906».

Лючок нагнетателя системы ПАЗ.

Установка нагнетателя системы ПАЗ в башне.

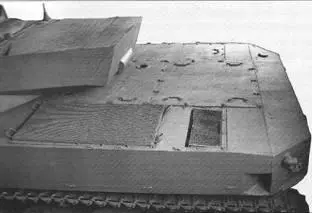

Вид на крышу МТО танка «Объект 906» с дизелем 8Д6М.

Компоновка МТО с дизелем 8Д6М.

Установка дизеля 8Д6М.

На последующих машинах применялся дизель УТД-20 мощностью 221 кВт (300 л.с.). Пуск двигателя осуществлялся сжатым воздухом (основной способ) или с помощью электростартера СТ-713 мощностью 11 кВт (15 л.с.). Емкость четырех топливных баков (400 л.), располагавшихся в МТО, и двух дополнительных топливных баков емкостью 50 и 150 л, размещавшихся снаружи на бортах корпуса, обеспечивали танку запас хода по шоссе 500 км. Все топливные баки были выполнены из алюминиевого сплава АМГ-6.

В системе воздухоочистки использовался двухступенчатый воздухоочиститель типа ВТИ. Система смазки двигателя — циркуляционная, принудительная, высокотемпературная. В ней применялись разогрев масла охлаждающей жидкостью из системы подогрева и фильтрация масла с помощью центрифуги, устанавливавшейся на двигателе. Расходная емкость масляного бака составляла 35 л (общая — 90 л). Конструкция маслобака представляла собой один узел, в котором были объединены маслобак и подогреватель. Он размещался перед двигателем, слева от оси машины. Масляный радиатор устанавливался в правом эжекторе над водяным радиатором. Для облегчения прокачки масла в условиях низких температур масляный насос имел водяную рубашку, соединенную с системой подогрева двигателя.

Система охлаждения двигателя — жидкостная эжекционная, высокотемпературная, закрытого типа. Два эжектора с двумя радиаторами системы охлаждения располагались по бортам МТО. Такая установка эжекторов исключала рециркуляцию выхлопных газов. В правом эжекторе имелось эжекционное устройство для автоматического удаления пыли из воздухоочистителя.

В состав механической трансмиссии входили двухдисковый главный фрикцион, двухпоточный МПП бездифференциального типа, обеспечивавший пять передач переднего и одну передачу заднего хода, приводы к водометам и компрессору АК-15 °C и два однорядных простых бортовых редуктора (см. «ТиВ» № 1/2010 г.). Главный фрикцион монтировался на маховике двигателя.

В корпусе МПП устанавливался на трех опорах (две опоры бугельного типа на оси грузового вала и одна — по оси ведущего вала). Рассматривался вариант прифланцовывания МПП к двигателю, но от этого отказались из-за исключения возможной унификации при его использовании на других машинах, предполагавшихся к созданию на базе данного танка.

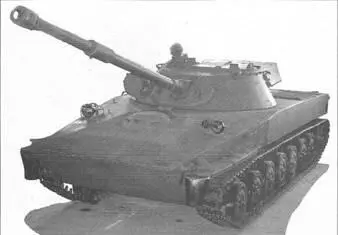

Первый образец танка «Объект 906» с дизелем 8Д6М.

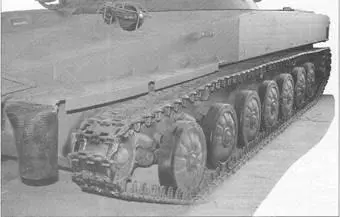

Ходовая часть танка «Объект 906».

Ленточные остановочные тормоза сухого трения с пластмассовыми накладками были вынесены из алюминиевого картера МПП. В приводе их управления, в отличие от привода остановочных тормозов в танке ПТ-76Б, где для торможения машины использовались рычаги управления, установили педаль тормоза.

Бортовые редукторы, выполненные по кинематической схеме бортовых редукторов танка ПТ-76, отличались от них величиной передаточного числа (5,09), а их корпуса изготавливались из алюминиевого сплава АЛ-19.

Трансмиссия обеспечивала совместную и раздельную работу гусеничного и водометного движителей. Привод к водометам осуществлялся от вала дополнительного привода МПП с помощью зубчатой муфты и не зависел от номера включенной передачи. Этим обеспечивалась возможность безостановочного входа танка в воду на любой передаче без обязательного перехода на низшую передачу, как это было на ПТ-76Б.

В конструкции водометов использовались серийные рабочие колеса насосов и направляющие аппараты, остальные их части подверглись конструктивным изменениям, направленным на снижение массы и повышение эффективности работы (уменьшили длину водометной трубы, привели все ее сечения к форме круга, для снижения гидравлических потерь увеличили радиус кривизны, а для увеличения силы тяги обеспечили прямолинейность выбрасываемой струи и др.). Расчетная долговечность водометного движителя возросла с 75 до 100 ч.

Для управления танком на плаву служили заслонки типа «Секач», которые отличались от заслонок в танке ПТ-76Б наличием выносной опоры — кронштейна, крепившегося двумя призонными болтами и воспринимавшими осевую нагрузку от напора воды. Диаметр кормовых патрубков по сравнению с кормовыми патрубками танка ПТ-76Б был уменьшен с 340 до 250 мм, что позволило сократить габариты заслонок и их массу. Для уменьшения фонтана брызг на кормовом листе корпуса по радиусу прокачки заслонок устанавливался отражательный козырек.

В системе подрессоривания танка применялась индивидуальная торсионная подвеска с телескопическими поршневыми гидроамортизаторами двухстороннего действия, которые монтировались на первых, вторых и седьмых узлах подвески. Максимальные касательные напряжения заневоленных торсионных валов составляли 953,2 МПа (9720 кгс/см²). При транспортировке танка самолетами Ан-12 передние и задние узлы подвески выключались с помощью специальных винтовых приспособлений, входивших в комплект ЗИП машины. При этом обеспечивалось жесткое соединение балансиров опорных катков с корпусом танка. Особенностью системы подрессоривания танка являлось встречное расположение балансиров седьмых узлов подвески.

В состав гусеничного движителя (применительно к одному борту) входили семь опорных и четыре поддерживающих односкатных катков с наружной амортизацией, направляющее и ведущее колеса, компенсирующее устройство и гусеница с ОМШ, заимствованная у танка ПТ-76. Для танка «Объект 906» была разработана, изготовлена и прошла испытания гусеница с последовательным РМШ. Трак гусеницы с РМШ (штампованный, с приварными гребнями) имел ширину 350 мм и шаг 128 мм. Среднее давление на грунт составляло 43,2 кПа (0,44 кгс/см²).
