Необходимая жесткость и прочность корпуса обеспечивалась большими толщинами листов, образующих среднее отделение, двумя продольными поясами П-образных балок переднего отделения, а также двумя поперечными поясами Н-образных балок и продольными наружными зигами днища в МТО. Применение штампованных листа днища и балок внутреннего набора позволило уменьшить количество сварных швов и сократить номенклатуру деталей, в результате — уменьшить трудоемкость изготовления и сборки внутреннего набора корпуса. Масса стального корпуса машины по сравнению с танком ПТ-76Б была снижена с 5000 до 3500 кг при существенном росте его броневой защиты.

Вдоль правого и левого бортов корпуса устанавливались съемные подкрылки, выполненные в виде емкостей, увеличивавших водоизмещение корпуса.

Башня танка сваривалась из гнутых стальных листов (лобового, двух бортовых, крыши и листов ниши) и устанавливалась на опоре с алюминиевыми погонами и пластмассовыми шариками. Лобовой (толщиной 40 мм на дуге 260") и боковые листы имели переменные по периметру углы наклона от вертикали. Лобовая броня башни не пробивалась снарядами 76,2-мм пушки на дальностях стрельбы свыше 2000 м. В передней части башни вваривалась рамка, отлитая из специальной стали, в которой имелись гнезда для крепления пушки. На крыше башни слева располагались люк командира танка, отверстие для установки прицела и две шахты под смотровые приборы. В крыше также имелся вырез под установку вращающейся башенки механика-водителя. В верхней части ниши башни был сделан проем для установки механизма заряжания пушки, который закрывался крышкой из специальной стали.

Установка более компактной системы оружия «Гром» позволила уменьшить высоту башни с 540 мм (на танке ПТ-76) до 310 мм, а следовательно, и высоту танка на 230 мм, что также способствовало повышению защищенности машины на поле боя.

Танк оснащался системами ПАЗ, ППО и ТДА. В системе ПАЗ использовался опытный прибор радиационной и химической разведки «Электрон-3», который обеспечивал обнаружение в воздухе боевых отравляющих веществ, измерение уровня заражения местности радиоактивными веществами и осуществлял выдачу команд на срабатывание автоматически закрывающихся устройств до прихода ударной волны ядерного взрыва. Кроме того, противорадиационная защита обитаемой капсулы была усилена за счет применения специальных материалов, а также установки под сиденьями членов экипажа дополнительных специальных экранов. Кратность ослабления гамма-излучения была равна 15.

Система вентиляции и воздухозабора обеспечивали полную защиту экипажа от радиоактивной пыли и ОВ за счет подачи очищенного воздуха только специальным (роторным) нагнетателем через фильтр ФПТ-100 и воздуховоды подачи воздуха в боевое отделение. Благодаря малому объему боевого отделения величина создаваемого избыточного давления была не ниже 0,44 кПа (45 мм. вод. ст.), в отличие от танка ПТ-76Б, где величина избыточного давления не превышала 0,14-0,15 кПа (14–15 мм. вод. ст.).

В унифицированной автоматической системе ППО «Роса» четыре термодатчика ТД-1 устанавливались в МТО и два — в грузовом отсеке. Для тушения пожара применялся состав «3,5», находившийся в двух баллонах емкостью 2 л каждый.

Силовая установка, трансмиссия, система подрессоривания и гусеничный движитель были такими же, как на базовой машине «Объект 911»и танке «Объект 906». Дизель УТД-20 и механическая трансмиссия составляли силовой блок, который крепился в МТО в трех точках: передней опорой двигателя с амортизатором — на поперечную балку корпуса и двумя опорами картера МПП — на бугели, приваренные к продольным ребрам жесткости корпуса. Использование УГД-20 также позволило уменьшить высоту корпуса с 1200 мм (на танке ПТ-76) до 830 мм и, соответственно, общую высоту танка дополнительно на 370 мм.

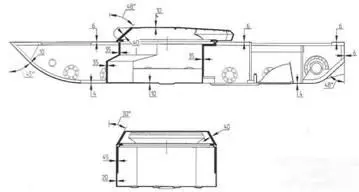

Схема броневой защиты танка «Объект 911Б».

МТО (слева) и силовой блок танка «Объект 911 Б».

Пуск дизеля УТД-20 производился сжатым воздухом или от электростартера СТ-713 мощностью 11 кВт (15 л.с.). В условиях низких температур окружающего воздуха для облегчения пуска применялся жидкостный подогреватель с пневмораспылом, включенный в систему охлаждения с принудительной циркуляцией жидкости. Котел подогревателя монтировался в масляном баке, максимальная теплопроизводительность котла составляла 40000 ккал/ч.

В системе воздухоочистки двигателя использовался одноступенчатый воздухоочиститель с циклонным аппаратом (40 циклонов) и автоматическим удалением пыли из пылесборника. Воздухоочиститель сварной конструкции изготавливался из листового алюминиевого сплава АМГ, его масса была в 4 раза меньше массы серийного воздухоочистителя танка ПТ-76 и составляла 7,5 кг. Он не требовал технического обслуживания в течение всего срока службы.

Емкость двух топливных баков составляла 500 л, запас хода по шоссе достигал 500 км.

Система смазки — циркуляционная, комбинированная. Масляный бак имел циркуляционный бачок и обогрев и изготавливался из алюминиевого листа АМГ-6 толщиной 2 мм. Общая емкость системы составляла 60 л, заправочная — 45 л. Маслозакачивающий насос МЗН-З крепился непосредственно на баке, что позволило сократить трассу маслопровода и исключить необходимость его подогрева. Масляный радиатор был выполнен в одном моноблоке с водяным радиатором. В целях повышения эффективности теплорассеивания в охлаждающих трубках радиатора устанавливались турбулентные пластины. Для предотвращения разрыва трубок маслорадиатора при пуске двигателя в условиях низких температур параллельно радиатору монтировался перепускной клапан, отрегулированный на давление 0,25-0,34 МПа (2,5–3,5 кгс/см²).

Система охлаждения — жидкостная, закрытая, высокотемпературная, с принудительной циркуляцией. Заправочная емкость системы была равна 55 л. В системе охлаждения использовались два радиатора и два эжектора, устанавливавшиеся в МТО по бортам корпуса, что исключало рецеркуляцию отработавших газов двигателя. Короб каждого эжектора сварной конструкции изготавливался из листового алюминиевого сплава АМГ-6, толщиной 2 мм.

В состав трансмиссии входили двухдисковый главный фрикцион сухого трения стали по асбофрикционному материалу К-15-6, двухпоточный МПП бездифференциального типа и два однорядных планетарных бортовых редуктора. В МПП применялась двухвальная пятиступенчатая коробка передач с конусными инерционными синхронизаторами на высших передачах. Коробка передач обеспечивала пять передач переднего хода и реверс четырех передач (кроме второй). При нейтрали в коробке передач имелась возможность поворота машины на месте вокруг ее центра с вращением гусениц в противоположные стороны (см. «ТиВ» № 1/2010 г.). Для уменьшения износа деталей и отвода тепла в МПП применили комбинированную систему смазки: под давлением, поливом и разбрызгиванием. Давление в масляной магистрали создавалось шестеренчатым насосом, имевшим постоянный привод от двигателя. В приводе управления остановочными тормозами (горный тормоз) использовалась ножная педаль, при воздействии на которую производилось одновременное затягивание тормозных лент без выключения бортовых фрикционов. При торможении танка с помощью рычагов поворота сначала происходило выключение бортовых фрикционов, а затем, с небольшим запаздыванием, затягивались ленты остановочных тормозов.
