Вооружение БМД составляли 73-мм гладкоствольное орудие ТКБ-04 (в серии — 2А28), пусковая установка ПТРК «Малютка», один спаренный и два курсовых 7,62-мм пулемета ПКТ. Для стрельбы из спаренной установки оружия использовался комбинированный, бесподсветочный (дневной и ночной) прицел ПКБ-62 (ТПН-22 «Щит»), Механизм заряжания и прицельный комплекс БМД «Объект 915» и БМП «Объект 765» были унифицированы. Боекомплект состоял из 35 активно-реактивных выстрелов к орудию (впоследствии на серийной машине в боекомплект к орудию входили 40 активно-реактивных выстрелов — полная емкость механизма заряжания), трех управляемых ракет 9М14 ПТРК «Малютка» и 3000 патронов для пулеметов ПКТ. Кроме того, в машине укладывались 10 ручных гранат Ф-1 и сигнальный пистолете 10сигнальными патронами.

Корпус машины изготавливался из алюминиевого сплава АБТ-101, верхний лобовой лист был выполнен двухскатным. Башня — из броневой стали высокой твердости. Лоб корпуса и башни обеспечивали защиту экипажа, десанта и внутреннего оборудования от 14,5-мм бронебойных пуль, борт — от 7,62-мм пуль.

На машине устанавливался шестицилиндровый V-образный четырехтактный дизель 5Д20 мощностью 240 л.с. (176 кВт) с эжекционной системой охлаждения, который представлял собой модификацию двигателя УТД-20. Дизель 5Д20 обеспечивал машине высокую удельную мощность — 35,7 л.с./т (такую удельную мощность не имела на тот момент ни одна из имеющихся на вооружении боевых машин). Выпуск отработавших газов двигателя был направлен не вверх, как в других машинах с эжекционными системами, а вниз за корму, на гусеницы, что исключало попадание выхлопных газов в зону расположения экипажа при неблагоприятном направлении ветра. Такое расположение эжекторов и направление выпуска отработавших газов обеспечивали хорошее шумоглушение и тепловую маскировку. Емкость топливных баков составляла 295 л, и запас хода по шоссе достигал 500 км.

Двигатель, однодисковый главный фрикцион, четырехступенчатая простая коробка передач и два бортовых фрикциона были объединены в единый силовой блок. Кроме того, в состав трансмиссии входили два соосных бортовых редуктора и реверсивные приводы к водометам. Приводы управления были механическими, непосредственного действия.

Ходовая часть состояла из пневматической подвески и гусеничного движителя с электрогидравлическими механизмами натяжения гусениц и кормовым расположением ведущих колес. Пневматическая подвеска обеспечивала изменение клиренса от 100 до 450 мм. В состав гусеничного движителя входили восемь односкатных поддерживающих (расположенных в шахматном порядке), десять односкатных (в проекте — двухскатных) опорных катков и два направляющих колеса с наружной амортизацией, а также два ведущих колеса и гусеницы с открытым металлическим шарниром (ОМШ).

Движение на плаву осуществлялось двумя водометами, располагавшимися в МТО между двигателем и бортами корпуса.

Электрооборудование и средства связи были аналогичны первому варианту.

Боевая масса машины составляла 6,72 т, масса при десантировании — 5,95 т. Имевшийся запас мощности двигателя 5Д20 открывал возможность по созданию варианта боевой машины ВДВ с корпусом из броневой стали 2П с доведением уровня ее броневой защиты до требований, предъявляемых к БМП. Боевая масса такой БМД должна была составлять 8,5 т, масса десантируемой машины — 7,2 т.

Механизм заряжания БМД «Объект 915» (первый вариант). 1965 г.

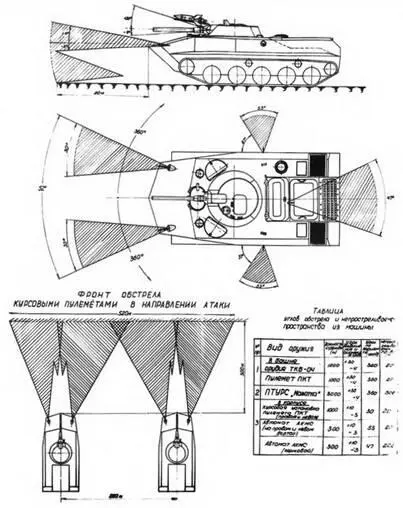

Схема обстрела из БМД «Объект 915» (второй вариант). 1965 г.

В то же время дизель 5Д20 еще нужно было поставить на серийное производство. В предвидении возможной задержки одновременно с работой по БМД «Объект 915» (вариант 2) был проработан временный вариант «Объекта 915» с установкой в том же объеме МТО машины карбюраторного двигателя ГАЗ-41 с коробкой передач, заимствованных у БРДМ-2. Проработка показала возможность применения двигателя в блоке с коробкой передач при условии незначительной переделки коробки передач, некоторого изменения комплектации двигателя, а также небольших изменений корпуса в районе МТО. Двигатель в блоке с коробкой передач располагался поперек корпуса, отбор мощности осуществлялся через входной редуктор, соединенный с бортовыми фрикционами карданными валами. Бортовые фрикционы были выполнены в одном блоке с бортовыми редукторами.

В системе охлаждения двигателя, выполненной по схеме системы охлаждения двигателя БРДМ-2, использовался вентилятор с одним водяным радиатором. Забор воздуха для обдува радиатора и обеспечения работы двигателя производится через жалюзи, устанавливавшиеся на крыше корпуса у правого борта. При движении на плаву жалюзи закрывались. Забор воздуха для обеспечения работы двигателя в этом случае осуществлялся из боевого отделения, а радиатор охлаждался забортной водой.

Отвод отработавших газов двигателя производился через систему выхлопа, выведенную через крышу МТО у левого борта. При установке карбюраторного двигателя ГАЗ-41 в машину с него снимались компрессор с приводом и воздухоочиститель (он устанавливался рядом с двигателем).

Привод на водометы осуществлялся от раздаточной коробки с помощью карданных валов.

Этот вариант БМД «Объект 915» уступал основному в маневренности (вследствие меньшей удельной мощности), пожароопасности, скорости движения на плаву и по некоторым другим параметрам, но превосходил его по массовой характеристике. Расчетная боевая масса машины составляла 6,33 т, масса десантируемой машины — 5,63 вместо 6,0 т.

В связи с выбором новой компоновочной схемы базовой машины в ОКБ ВгТЗ пересмотрели состав семейства машин для ВДВ. На базе БМД «Объект 915» (вариант 2) в 1965 г. были проработаны проекты следующих машин: бронетранспортера, командно-штабной машины и зенитно-самоходной установки «Стрела-1». Все проекты машин были выполнены на едином унифицированном шасси с кормовым расположением МТО и передним расположением десантно-боевого отделения.

Бронетранспортер "Объект 915БТР» предназначался для транспортировки десанта и различных грузов на поле боя. В качестве основного оружия в носовой части корпуса по оси машины устанавливался 7,62-мм пулемет ПКТ. В состав экипажа входил только механик-водитель, который находился в отделении управления у правого борта корпуса. Такое его расположение позволяло рационально использовать площадь днища корпуса при создании других модификаций машины. В состав перевозимого десанта входили командир, стрелок-пулеметчик (они размещались слева от механика-водителя) и 12 стрелков, которые располагались в три ряда вдоль бортов: один ряд — около правого борта и два — у левого. Около двух задних мест десантников в правом и левом бортах имелись шаровые установки для стрельбы из личного оружия. Все сиденья десантников были выполнены складывающимися — для обеспечения быстрой высадки десанта и подготовки машины для перевозки грузов. Посадка и выход экипажа и десанта из машины осуществлялись через два люка на крыше корпуса (механика-водителя и командира десанта) и кормовой люк, как на базовой «Объекте 915», но с увеличенной шириной. По сравнению с базовой машиной бронетранспортер имел удлиненный на 400 мм и увеличенный по высоте на 150 мм броневой корпус, выполненный из алюминиевого броневого сплава АБТ-101. Поэтому в ходовой части использовалось 12 опорных катков вместо 10, установленных на БМД «Объект 915». Тем не менее размещение такого количества десантников даже в проекте выглядело очень тесным. Боевая масса бронетранспортера составляла 7 т, десантируемая масса — 5,5 т. Максимальная скорость по шоссе составляла 60,7 км/ч, на плаву — 7 км/ч, запас хода по шоссе достигал 500 км.
