Агрегат питания в машине в походном положении.

С 1971 г. по 1979 г. выпустили не менее 360 БМД-1 К.

В конце 1970-х гг. в состав комплекса вооружения БМД-1 был введен комплекс управляемого оружия 9К111 (в это же время подобную модернизацию проходила и БМП-1 — появилась ее модификация БМП-1П). После проведенной модернизации линейных и командирских машин они под марками БМД-1 Пи БМД-1 ПК выпускались с 1979 по 1987 г. (с 1979 по 1986 г. было изготовлено более 10ОО БМД-1П, а с 1980 по 1987 г. — 220 БМД-1 ПК). При этом все БМД-1, изготовленные ранее, в ходе капитального ремонта доводились до уровня БМД-1 П. Пусковой кронштейн комплекса 9М14М демонтировали. По сравнению с БМД-1 К в состав оборудования БМД-1 ПК включили курсоуказатель ГТ1К-59 с гироскопическим полукомпасом и преобразователем, отопитель калориферного типа и вентилятор среднего отделения.

Комплекс 9К111 предназначался для поражения танков и других подвижных бронированных объектов, движущихся со скоростью до 60 км/ч, неподвижных целей типа ДОС (долговременных огневых сооружений), а также зависших вертолетов при условии их оптической видимости на дальностях от 70 до 2000 м, от 75 до 2500 м и от 75 до 4000 м (в зависимости от типа управляемой ракеты).

Комплекс включал пусковую установку 9П135 (9П135М) и управляемые ракеты типа 9М111М (9М111-2) «Фагот» и 9М113 «Конкурс». В боекомплект БМД-1П входили две ракеты 9М113 и одна 9М111М (9М111-2). Противотанковые ракетные комплексы «Фагот» и «Конкурс» относились к ПТРК второго поколения, в них была реализована полуавтоматическая, двухканальная система управления ракетой по проводной линии связи.

Работы над комплексом «Фагот» начались в 1963 г. в КБ приборостроения (ЦКБ-14, г. Тула) под руководством А.Г. Шипунова и Н.Ф. Макарова. К работам был подключен и ЦНИИТОЧМАШ (г, Климовск МО). Управляемая ракета 9М111 представляла собой компоновку транспортно-пускового контейнера (ТПК), собственно ГПУР и вышибной двигательной установки. ТПК пластиковый, одноразового применения, с откидными крышками. Вышибная двигательная установка в виде однорежимного твердотопливного реактивного двигателя размещалась в задней части контейнера и служила для придания ПТУР начальной скорости полета.

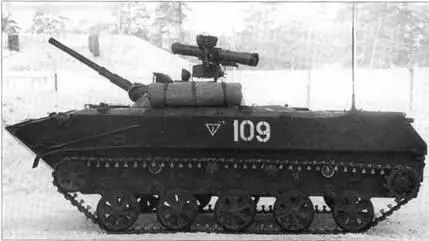

Одна из первых БМД-1 П.

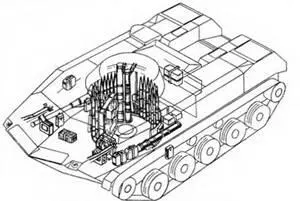

Размещение боекомплекта в БМД-1 П.

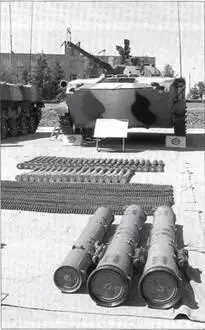

Боекомплект к БМД-1 П.

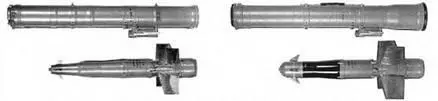

Пусковые контейнеры и ПТУР 9М111М «Фагот» (слева) и 9М113 «Конкурс».

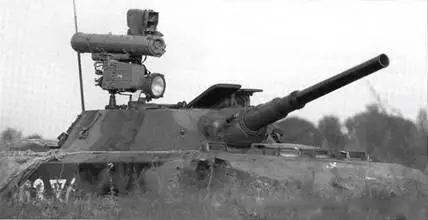

Установка направляющей 9П135М ПТУР «Фагот» на башне БМД-1 П.

Ракета калибра 120 мм была выполнена по аэродинамической схеме «утка». Время полета ПТУР на максимальную дальность составляло 11 с, бронепробиваемость по нормали — 400 мм, под углом 60" — 200 мм.

В управляемой ракете 9М111М была изменена конструкция корпуса и кумулятивной воронки боевой части для размещения заряда увеличенной массы и бронепробиваемости: 460 мм по нормали, 230 мм под углом 60°. Время полета на максимальную дальность (2500 м) составляло 13,5 с.

ПТРК «Конкурс» был также разработан в КБ приборостроения под руководством главного конструктора А.Г. Шипунова и принят на вооружение в 1974 г. Он имел максимальную дальность стрельбы до 4000 м, минимальную — 75 м. Управляемая ракета 9М113 ГТТУК «Конкурс» построена по аэродинамической схеме «утка».

Калибр ПТУР 9М113 — 135 мм. Бронепробиваемость по нормали — до 600 мм, под углом 60° — 250 мм. Время полета на максимальную дальность — 19,2 с.

В 1986 г. появилась модернизированная управляемая ракета 9М113М ПТРК «Конкурс-М». Она имела скорость до 250 м/с, максимальную дальность стрельбы 4000 м и тандемную боевую часть для поражения целей с динамической защитой. При калибре 125 мм «приведенная» бронепробиваемость составляла по нормали 800 мм гомогенной брони.

Из-за установки на БМД-1П комплекса 9К111 боекомплект курсовых пулеметов был сокращен до 1500 патронов, снаряженных в лентах, однако в машине дополнительно укладывалась заводская упаковка с 440 патронами.

Пусковая установка 9П135М состояла из станка 9П56М с отделяемой треногой и наземной аппаратуры управления 9С451М. В походном положении пусковая установка 9П135М без треноги располагалась под сиденьем наводчика (наводчика-оператора) на вращающемся полике башни. Тренога закреплена в укладке на крыше среднего отделения справа от башни. В боевом положении ПУ 9П135М без треноги устанавливалась на специальном кронштейне на стойке (штыре) справа-позади люка наводчика, причем направляющей придавалось положение вдоль оси ствола орудия 2А28. Углы наводки пусковой установки в горизонтальной плоскости относительно башни составляли 15° влево и 37° вправо от продольной оси ствола орудия, круговая наводка пусковой установки обеспечивалась поворотом башни; углы наводки по вертикали — от -5° до +10". В случае необходимости ПУ 9П135М могла быть развернута на отдельной огневой позиции вне БМД.

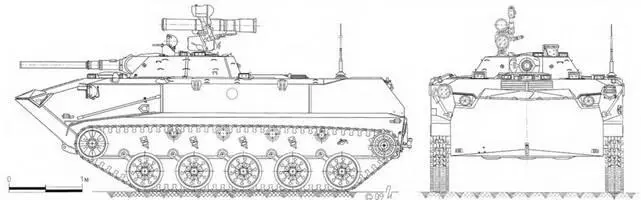

БМД-1П с ПТРК «Конкурс».

Командующий ВДВ генерал армии Д.С. Сухоруков осматривает БМД-1П перед парадом 9 мая 1985 г.

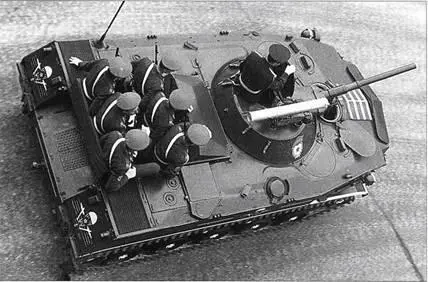

БМД-1П на параде. На башне установлен макет ПТРК «Фагот». Такое размещение десантников характерно только для проведения парадов.

Изменения в укладке боекомплекта в БМД-1П (БМД-1П К) были связаны в основном с изменением в комплексе вооружения. На командирской БМД-1 ПК укладка для ПТУР с левого борта изъята, чтобы освободить место для размещения второй радиостанции. Соответственно, в боекомплекте БМД-1 ПК осталась одна ПТУР 9М113 и одна 9М111 (9М111-2). Боекомплект к курсовому пулемету составлял 1250 патронов, снаряженных в ленты; дополнительно укладывалось 440 патронов в заводской упаковке.

В 1979 г. часть боевых машин оборудовали системой пуска 82-мм дымовых гранат 902В «Туча», позволявшей быстро поставить дымовую завесу на удалении до 200–300 м от машины (вместо применения термодымовой аппаратуры).
