По результатам внешнетраекторных измерений (киносъемки ракеты) после выхода из воды (ракета специально была раскрашена в черно-белую клетку, равную 1/4 длины окружности корпуса ракеты) и но показаниям телеметрического датчика угловой скорости, явно наблюдалось вращение ракеты относительно продольной оси, которое не отрабатывалось системой стабилизации Не установив причин вращения макета ракеты, вопреки правилам приняли решение провести следующий пуск для накопления информации.

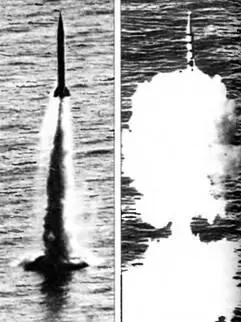

Выход макетов С-4.1 (слева) и С-4.5 (справа) из воды.

Главный конструктор ПС и ПЛ для отработки подводного старта ракет Я.Е. Евграфов (ЦКБ-16).

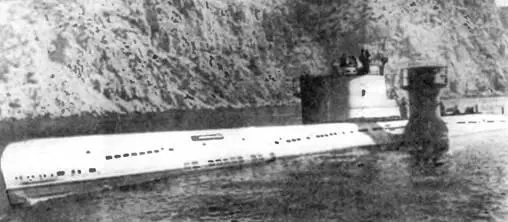

Опытовая ПЛ проекта В613. Черное море, 1957-1960 гг.

Третий макет стартовал 5 марта при волнении 3 балла. Все повторилось, как па предыдущем пуске: после, подъема макета на высоту 80 м началось его вращение относительно продольной оси. Падая, он разломился на две части и упал в море При этом запуске была повреждена пусковая шахта. Была тщательно проанализирована вся телеметрическая информация, а также киносъемка макета на начальном участке подводной траектории сразу после выхода из шахты но ничего нового не обнаружили. Было предложено отложить следующий пуск и попытаться найти и поднять с морского дна бортовые гироприборы макетов, у которых обнаружено вращение. Фактически это требовало приостановить испытания на время проведения водолазных работ на глубине около 60 м.

Тем не менее руководство испытаниями приняло решение осуществить очередной пуск в надежде на возможность получения дополнительной киноинформации о движении ракеты на подводном участке. Четвертый макет, запущенный 18 марта, поднялся на высоту 50 м и, вращаясь, упал в воду и затонул.

Испытания пришлось остановить до выяснения причин вращения. Заказали водолазное судно с водолазами для подъема элементов макетов. Среди поднятых частей нашли гировертиканты. на которых размещался датчик угла вращения системы стабилизации. Установили причину: попавшая через дренаж приборного отсека влага оседала на штепсельном разъеме гировертиканта, что приводило к образованию электрической цепи арретироваиия и премцессии гироприбора по каналу вращения. Отмеченные конструктнные недостатки были устранены.

Таким образом, на первом этапе с погружающегося подводного стенда было совершено 8 исследовательских пусков макетов ракеты: четыре С-4.1 (с пороховыми двигателями) и четыре С-4.5 (с ЖРД). Эти пуски оказались достаточно информативными, принципиально решили задачу выхода ракеты из- под воды на воздушную траекторию и подтвердили расчетные параметры.

Главный конструктор ПЛ проекта ПВб11 «Б-67» В В Борисов (ЦКБ-16).

На втором этапе испытании предусматривались аналогичные исследования, что и на первом, но с движущейся платформы – переоборудованной для этих целей подводной лодки.

Группа специалистов ЦКБ-16 иод руководством Я.Е. Евграфова, работавшая над проектированием погружаемого подводного стенда, одновременно разрабатывала проект переоборудования подводной лодки С-229 проекта 613 но проекту В613. Главным наблюдающим по проекту от ВМФ был Б.Ф. Васильев. Подводная лодка С-229 была построена па Черноморском судостроительном заводе (№ 444) в Николаеве (заводской номер 201). Заложена 25 июня 1954 г., спущена на воду 25 июня 1955 г. вступила в строй 25 сентября 1955 г.

К конструкторам предъявлялось требование обеспечить старт макета ракеты из пусковой шахты подводной лодки во время се движения в подводном положении на глубине 15-20 м со скоростью 3-4 узла при волнении моря до 5 баллов.

Конструктивная и архитектурная особенность этой опытовой подводной лодки заключалась в том, что в районе наружных цистерн в средней части корабля (в районе миделя) были «подвешены» побортно вне прочного и легкого корпусов две конструкции. Одна из них (но левому борту) являлась пусковой шахтой, конструктивно аналогичной установленной на погружаемом подводпом стенде. С другого борта смон тировали аналогичную по массе, водоизмещению и обтекаемости конструкцию. Такое решение было приня то для того, чтобы не нарушать прочный корпус подводной лодки. Конечно, при этом ухудшались мореходные качества судна. А подводный корабль в надводном положении с расстояния казался всплывшим со дна моря замком с тремя башенками. Пусковая аппаратура и обслуживающие системы были установлены па освобожденных для них местах в отсеке III. В связи с принятием на корабль дополнительных грузов были сняты торпеды и артустаноики.

Переоборудование подводной лодки С-229 производилось на заводе № 444. После проведения заводских ходовых испытаний корабль 1 июля 1957 г. был предъявлен комиссии Главного штаба ВМФ, которую возглавлял капитан 1 ранга Г Ф. Макаренков. Его заместителем и техническим руководителем являлся Е.В.Чарнко.

Пуски макетов ракет с подводной лодки проекта В613 проводились на том же полигоне, где и со стенда в 1957 г. Макеты запускались в той же последовательности, что и с погружающегося подводного стенда: сначала с пороховыми двигателями (С-4.1), а затем-с ЖРД (С-4.5). Причем испытания второго этапа начались еще до полного завершения первого – сразу после проведения пусков макетов ракет с пороховым двигателем с неподвижного стенда.

Первый пуск макета С-4.1 с движущейся подводной лодки был осуществлен 9 июля 1957 г. с глубины 29 м при скорости подводной лодки 2,5 узла в штилевую погоду. Нажать кнопку первого подводного пуска было поручено Л.Л. Карпушко.

Второй пуск состоялся 18 июля. Ракета стартовала с глубины 28,5 м при скорости подводной лодки 3,5 узла и волнении моря 2-3 балла. При третьем (последнем) пуске, произведенном 26 июля с глубины 28 м, скорость корабля достигала 4,5 узла. Все три испытания прошли успешно.

На этом эксперименты пришлось прервать из-за отсутствия готовых макетов с ЖРД. Они возобновились только в следующем году, через две педели после пусков макетов с жидкостным двигателем с неподвижного подводного стенда.

Первый пуск макета С-4.5 с подводной лодки проекта В613 состоялся 29 марта 1958 г. С глубины 30 м при скорости подводной лодки 3,5 узла и волнении моря 2 балла макет поднялся на вы сочу 60 м, по в момент приводнения разбился. Хвостовая часть его всплыла, а остальные части найдены не были. В шахте обнаружились незначительные повреждения.
