На последующей модификации танка «Центурион» Mk10 в 1960 г. установили 12,7-мм зенитный пулемет, усилили броневую защиту лобовой части башни и маски пушки L7A3, а также увеличили ее боекомплект до 70 выстрелов.

В части огневой мощи и броневой защиты последние модификации танка «Центурион» — Mk11, Mk12 и Mk13 отличались от предыдущих усиленной броневой защитой носовой части корпуса и наличием пристрелочных пулеметов. Кроме того, на танке «Центурион» Mk13 устанавливались новая система управления огнем, усовершенствованная командирская башенка и теплозащитный кожух пушки.

Броневая защита танков «Центурион» — противоснарядная, дифференцированная. Корпуса машин с наклонными лобовыми и бортовыми листами — сварные, изготавливались из катаной гомогенной брони средней твердости с большим содержанием легирующих присадок. Башни — литые, с удлиненной кормовой нишей и незначительным углом наклона боковых стенок. На башнях крепились металлические ящики для размещения имущества, которые представляли собой своеобразные противокумулятивные экраны. Ходовая часть прикрывалась сверху съемными броневыми экранами (толщиной 6 и 13 мм), располагавшимися на расстоянии 700–800 мм от основной брони. Танки оборудовались стационарной системой противопожарного оборудования (ППО) с ручным управлением.

Постановка дымовых завес осуществлялась с помощью многоствольных 50,8-мм и 101,6-мм дымовых гранатометов, размещавшихся снаружи на стенках башни. Из этих же гранатометов можно было вести стрельбу осколочными гранатами. Дальность метания дымовых гранат составляла от 70 до 137 м, дальность стрельбы осколочными гранатами — до 415 м.

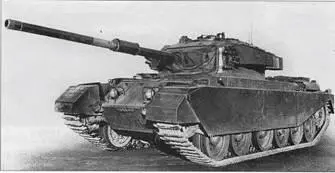

Тяжелый танк «Центурион» Mk 9 (Великобритания), 1959 г.

Боевая масса — 51,8 т; экипаж-4чел.; оружие: пушка — 105 мм, 2 пулемета — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 478 кВт (650 л с.); максимальная скорость — 35 км/ч; запас хода — 140 км.

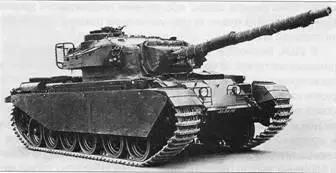

Тяжелый танк «Центурион» Mk 10 (Великобритания), 1960 г.

Боевая масса — 51,8 т; экипаж — 4 чел.; оружие: пушка- 105 мм, пулемет — 7,62 мм, 2 пулемета — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 478 кВт (650 л.с.); максимальная скорость — 35 км/ч; запас хода — 140 км.

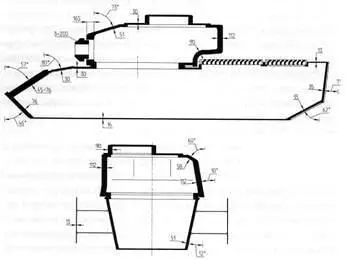

Схема броневой защиты танка «Центурион» Мк10.

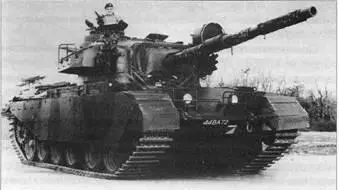

Тяжелый танк «Центурион» Mk 13 (Великобритания), 1963 г.

Боевая масса — 51,8 т; экипаж — 4 чел.; оружие: пушка — 105 мм, 2 пулемета — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 478 кВт (650 л.с.); максимальная скорость — 34,6 км/ч; запас хода — 185 км.

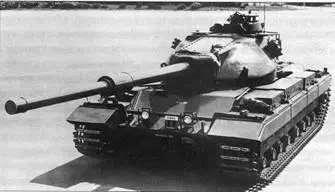

Тяжелый танк «Конкэрор» Mk 1 (Великобритания), 1954 г.

Боевая масса — 66 т; экипаж — 4 чел.; оружие: пушка — 120 мм, 2 пулемета — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 596 кВт (810 л.с.); максимальная скорость — 34 км/ч; запас хода — 150 км.

Для мощной огневой поддержки танков «Центурион» и борьбы с тяжелыми советскими танками на вооружение английской армии в 1954 г. поступил тяжелый танк «Конкэрор» Мк1, вооруженный стабилизированной в вертикальной плоскости 120-мм нарезной танковой пушкой L1А1 с эжекционным устройством для удаления пороховых газов из канала ствола после выстрела. Пушка была снабжена специальным механизмом с электромеханическим приводом для автоматического выброса стреляных гильз через люк, располагавшийся в правом борту башни. Наводка пушки производилась с помощью электромеханических и ручных приводов. При стрельбе из пушки и спаренного пулемета наводчик пользовался перископическим прицелом с двумя оптическими ветвями, одна из которых служила для наблюдения, а другая для наводки оружия в цель. В командирской башенке устанавливались монокулярный оптический дальномер и перископический прицел для наводки в цель основного оружия командиром танка. Командирская башенка имела специальный механизм, обеспечивающий сохранение ее положения независимо от поворота основной башни.

В боекомплект пушки L1А1 входили 35 выстрелов раздельного картузного заряжания с бронебойно-подкапиберным с отделяющимся поддоном и бронебойно-фугасным с пластическим ВВ и деформируемой головной частью снарядами.

В качестве дополнительного и вспомогательного оружия на танке использовались спаренный с пушкой 7,62-мм пулемет и 7,62-мм зенитный пулемете дистанционным управлением, монтировавшийся на командирской башенке слева от люка командира. Для стрельбы из зенитного пулемета служил перископический прицел. По бортам башни устанавливалось по одному шестиствольному гранатомету.

Броневая защита танка «Конкэрор» — противоснарядная, дифференцированная. Корпус танка сварной, с большими углами наклона лобовых листов от вертикали. Башня — литая, обтекаемой формы, с удлиненной кормовой частью. Ходовая часть прикрыта экранами. Танк был оснащен специальной системой вентиляции обитаемых отделений, которая состояла из воздухозаборника, трубопроводов, двух электроподогревателей, электровентилятора с системой очистки воздуха и пылесборника и шести диффузоров.

В 1958 г. танк «Конкэрор» Мк1 подвергся модернизации. Зенитный пулемет калибра 7,62 мм заменили 12,7-мм пулеметом, установили усовершенствованные механизмы подъема пушки и поворота башни, а также новые приборы системы управления огнем. Танк получил обозначение «Конкэрор» Мк2.

В 1956 г. началась разработка нового основного танка «Чифтен», вооруженного 120-мм нарезной танковой пушкой ТХ23 (L11), который предназначался для замены танков «Центурион» и «Конкэрор». Первый опытный образец изготовили в 1959 г. После длительных испытаний и доработок в 1963 г. танк приняли на вооружение и к серийному производству под маркой «Чифтен» Мк1. Однако первую серийную машину изготовили только в середине 1965 г.

Пушка танка была оснащена двухплоскостным стабилизатором, эжекционным устройством для удаления пороховых газов из канала ствола после выстрела и теплозащитным кожухом. Для облегчения заряжания пушки использовался досылатель с электрогидравлическим приводом. Приводы механизмов наводки пушки имелись не только у наводчика, но и у командира танка. Кроме того, на танке устанавливались два 7,62-мм пулемета (один — спаренный с пушкой, второй — в командирской башенке, использовавшийся как для стрельбы по наземным, так и по воздушным целям) и один 12,7-мм пулемет, который применялся как пристрелочный.
