Броневая защита танка — противопульная, дифференцированная. Корпус танка сваривался из катаной брони и литой носовой части с переменным углом наклона и переменной толщиной. Нижняя часть башни была выполнена литой, а верхняя качающаяся часть с удлиненной нишей — сварная из катаных и литых деталей.

Броня корпуса и башни гомогенная, высокой твердости. Уплотнение стыка обеих половин башни осуществлялось за счет резиновых накладок, закрепленных на нижней половине и прижимавшихся к сферической поверхности верхней части. Танк оборудовался системой ППО. Для постановки дымовых завес на бортах башни монтировалось по два трехствольных дымовых гранатомета.

С 1959 г. на части танков АМХ-13(A) в дополнение к основному оружию устанавливались четыре направляющие с ПТУР SS-11.

В 1962 г. в башне танка разместили 105-мм нарезную пушку D1054 с дульным тормозом, и он получил наименование АМХ-13(C). В боекомплект пушки D1054 входили 32 унитарных выстрела только с двумя типами кумулятивных снарядов с невращающейся боевой частью. Вплоть до 1963 г. танки АМХ-13 этих трех модификаций составляли основу танковых частей вооруженных сил Франции.

В 1966 г. на вооружение поступил танк АМХ-13(D), который отличался от предыдущих модификаций установкой полугладкоствольной (нарезы крутизной менее 1 град.) 90-мм пушки CN90F3 с теплозащитным кожухом и дульным тормозом. В боекомплект пушки CN90F3 входили 34 унитарных выстрела с осколочно-фугасным, кумулятивным (с невращающейся боевой частью) и дымовым оперенными снарядами.

Наряду с производством легкого танка АМХ-13 в 1957 г. французские специалисты приступили к разработке нового среднего танка. Этот танк создавался в соответствии с трехсторонними ТТТ, принятыми Францией, ФРГ и Италией в 1957 г. Однако после длительных доработок и испытаний танк как основной был принят на вооружение только во Франции в 1963 г. под маркой АМХ-30. В открытой печати до 1965 г. эта машина также упоминалась как АМХ-63.

В качестве основного оружия на танке устанавливалась 105-мм нарезная танковая пушка CN105F1 собственного производства (аналог английской 105-мм пушки L7A1, но без эжекционного устройства для удаления пороховых газов из канала ствола после выстрела). С пушкой был спарен 7,62-мм пулемет. Для стрельбы по воздушным целям использовался 12,7-мм зенитный пулемет, устанавливавшийся в командирской башенке. Наводка пушки в цель осуществлялась наводчиком с помощью гидравлических приводов и телескопического прицела с 8-кратным увеличением. Для стрельбы из пушки в ночных условиях использовался ночной инфракрасный прицел наводчика с 5,4-кратным увеличением. Подсветка цели производилась ксеноновым инфракрасным прожектором, устанавливавшимся на маске пушки. У командира танка имелись система целеуказания и дублирующий ручной привод наводки пушки с оптическим прицелом-дальномером с базой 2000 мм и 12-кратным увеличением.

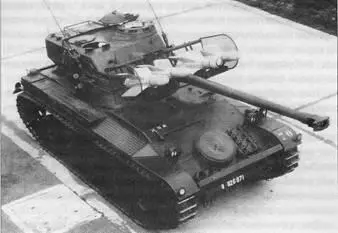

Легкий танк АМХ13A с ПТУР SS11 1959 г Боевая масса 15 т экипаж 3 - фото 118

Легкий танк АМХ-13(A) с ПТУР SS-11, 1959 г.

Боевая масса — 15 т; экипаж — 3 чел.; оружие: пушка -75 мм, 1 пулемет — 7,5 мм, ПТУР — 4; броневая защита — противопульная; мощность двигателя — 184 кВт (250 л.с.); максимальная скорость — 65 км/ч; запас хода — 400 км.

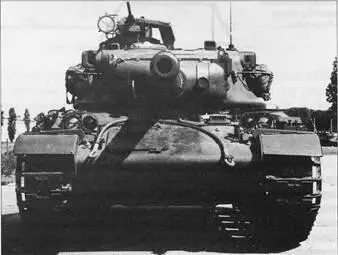

Основной танк АМХ30 Франция 1963 г Боевая масса 36 т экипаж 4 чел - фото 119

Основной танк АМХ-30 (Франция), 1963 г.

Боевая масса -36 т; экипаж — 4 чел.; оружие: пушка — 105 мм, 1 пулемет — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 529 кВт (720 л. с.); максимальная скорость — 65 км/ч; запас хода — 500 км.

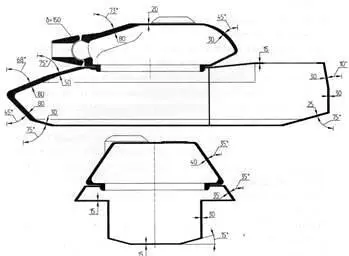

Схема броневой защиты танка АМХ30 В боекомплект пушки CN105F1 входили 50 - фото 120

Схема броневой защиты танка АМХ-30.

В боекомплект пушки CN105F1 входили 50 выстрелов унитарного заряжания только с кумулятивным (с невращающейся боевой частью) и осколочно-фугасным с пластическим ВВ снарядами.

Броневая защита танка — противоснарядная, дифференцированная. Корпус танка был сварен из катаных листов и литых деталей с рациональными углами наклона и имел усиленное днище для защиты от действия противотанковых мин. Башня — цельнолитая, обтекаемой конфигурации. В левом борту башни имелся люк для выброса стреляных гильз. Танк оснащался системами ППО и защиты от поражающих факторов ОМП. Избыточное давление воздуха в обитаемых отделениях создавалось с помощью фильтровентиляционной установки. Для контроля уровня радиации использовался рентгенометр. Постановка дымовых завес производилась метанием дымовых гранат из четырехствольных гранатометов, устанавливавшихся на башне.

В 1965 г. для танковой пушки CN105F1 был введен теплозащитный кожух; спаренный пулемет калибра 7,62 заменили 12,7-мм пулеметом, а вместо зенитного пулемета калибра 12,7 мм установили 7,62-мм пулемет.

В ФРГ на вооружение приняли танк «Леопард», который разрабатывался немецкими специалистами по тем же ТТТ, что и АМХ-30. Два первых опытных образца изготовили в 1961 г. Первоначально на танке устанавливалась 90-мм пушка «Рейнметалл»

со спаренным пристрелочным пулеметом. В 1963 г. было решено использовать на танке 105-мм английскую пушку. Серийное производство танка «Леопард» началось в сентябре 1965 г.

В башне танка устанавливалась 105-мм нарезная английская пушка L7A3 с измененными противооткатными устройствами и затвором горизонтального типа. С пушкой был спарен 7,62-мм пулемет. Второй 7,62-мм пулемет — зенитный, монтировался открыто на крыше башни. Для ведения точной стрельбы наводчик танка располагал горизонтально-базным стереоскопическим монокулярным дальномером с 16-кратным увеличением, который был связан с баллистическим вычислителем и совмещен с телескопическим монокулярным шарнирным прицелом с 8-кратным увеличением. Наводка пушки в цель по горизонтали и вертикали осуществлялась с помощью электрогидравлического привода от пультов управления как наводчика, так и командира танка. У командира танка имелся панорамный перископический прицел с 8-кратным увеличением. Для ввода угла наводки пушки в прицел командира на танке была применена система передачи углов, учитывавшая при этом поправку на тип выстрела. При стрельбе ночью из основного оружия командир танка пользовался ночным инфракрасным прицелом, устанавливавшимся вместо панорамного прицела. Подсветка цели производилась инфракрасным прожектором, который монтировался на маске пушки и имел дистанционный привод управления. В боекомплект пушки входили 60 унитарных выстрелов с бронебойно-подкалиберным с отделяющимся поддоном, кумулятивным и бронебойно-фугасным с пластическим ВВ снарядами.

Броневая защита танка — противоснарядная, дифференцированная. Корпус Т-образного сечения сваривался из катаных броневых листов. Лобовые и верхние бортовые листы корпуса устанавливались с значительными углами наклона от вертикали. Нижние бортовые листы корпуса вертикальные, прямые.
