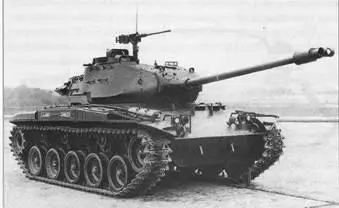

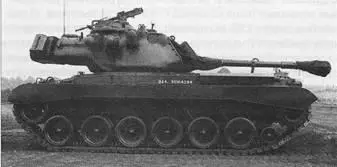

Легкий танк М41 «Уокер Бульдог» (США), 1950 г.

Боевая масса -23,5 т; экипаж — 4 чел.; оружие: пушка — 76,2 мм, 1 пулемет — 7,62 мм, 1 пулемет-12,7 мм; броневая защита — противопульная; мощность двигателя — 368 кВт (500 л.с.); максимальная скорость — 62 км/ч; запас хода — 161 км.

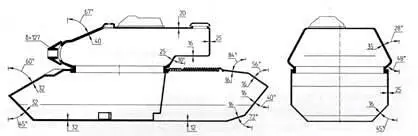

Схема броневой защиты танка М41.

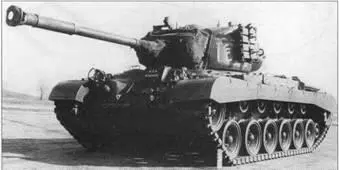

Средний танк М46 «Паттон I» (США), 1948 г.

Боевая масса -44 т; экипаж — 5 чел.; оружие: пушка — 90 мм, 2 пулемета — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 596 кВт (810 л.с.); максимальная скорость -48 км/ч; запас хода — 120 км.

Броневая защита — противоснарядная, дифференцированная. Башня, передняя и кормовая части корпуса — литые из брони средней твердости. Башня имела вертикальные стенки и удлиненную кормовую часть. Танк оснащался стационарной системой ППО.

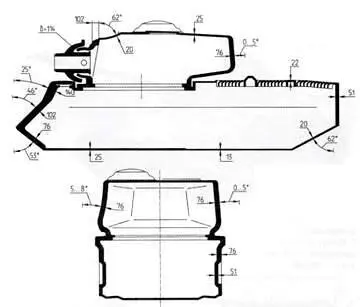

Схема броневой защиты танка М46.

Средний танк М47»Паттон II» (США), 1951 г.

Боевая масса — 44 т; экипаж — 5 чел.; оружие: пушка — 90 мм, 1 пулемет — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 596 кВт (810 л.с.); максимальная скорость — 50 км/ч; запас хода — 126 км.

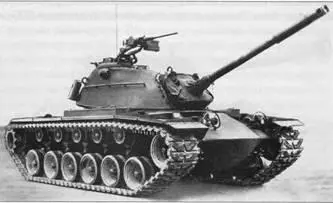

Средний танк М48 «Паттон III» (США), 1952 г.

Боевая масса -44,9 т; экипаж -4чел.; оружие: пушка -90 мм, 1 пулемет — 7,62 мм, 2 пулемета — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 596 кВт (810 л.с.); максимальная скорость — 50 км/ч; запас хода — 160 км.

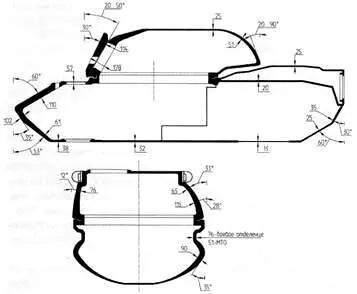

Схема броневой защиты танка М48.

Литой корпус танка М48.

В 1950 г. на танке М46 установили башню, заимствованную с опытного танка Т42. Танк получил наименование М47 «Паттон II». Его серийное производство началось с 1951 г. На танке устанавливалась 90-мм нарезная танковая пушка М36 со спаренным 7,62-мм пулеметом. Второй 7,62-мм пулемет — курсовой, монтировался в шаровой установке в лобовой части корпуса. Зенитный пулемет калибра 12,7 мм устанавливался на крыше башни перед люком командира. Пушка оснащалась дульным тормозом и эжекционным устройством для удаления пороховых газов из канала ствола после выстрела. Механизмы наводки пушки и спаренного пулемета имели электрогидравлические и ручные приводы. Пульты управления электроприводами располагались у наводчика и командира танка. Наводка пушки при стрельбе производилась с помощью основного прибора — стереоскопического горизонтально-базного прицела-дальномера с датчиком углов прицеливания и перископического прицела наводчика. С помощью прицела-дальномера наводчик определял расстояние до цели, скорость движения цели, смещение ее по направлению и вводил поправки на тип применяемых выстрелов. Для ведения прицельного огня из пушки командир танка располагал перископическим прицелом. В боекомплект пушки М36 входил 71 унитарный выстрел с бронебойно-трассирующим, бронебойно-подкалиберным, осколочно- фугасным и дымовым снарядами. Впоследствии в боекомплект были введены выстрелы с бронебойно-подкалиберным трассирующим с отделяющимся поддоном и кумулятивным трассирующим снарядами.

Броневая защита — противоснарядная, дифференцированная. Корпус танка по сравнению с корпусом М46 претерпел некоторые изменения и сваривался из литых деталей и катаных броневых листов. Верхний лобовой лист корпуса толщиной 102 мм устанавливался под углом 60° от вертикали. Башня танка — литая, имела большие углы наклона и более вытянутую кормовую часть. Максимальная толщина лобовой брони башни составляла 102 мм.

В 1952 г. были изготовлены опытные и первые серийные образцы М48 «Паттон III». Дальнейшие работы над танком Т42 прекратили. Новый танк отличался от М47 более мощной броневой защитой и усовершенствованными приборами управления огнем. Основным оружием М48 являлась 90-мм нарезная танковая пушка М41 с дульным тормозом и эжекционным устройством для удаления пороховых газов из канала ствола после выстрела. Первоначально с пушкой были спарены два пулемета калибра 7,62 и 12,7 мм, впоследствии оставили только один — калибра 7,62 мм. Зенитный 12,7-мм пулемет монтировался на турели командирской башенки и имел дистанционное управление. Механизмы наводки пушки и спаренного пулемета оснащались электрогидравлическими и ручными приводами, а их пульты управления располагались у наводчика и командира танка. Наводка пушки и спаренного пулемета в цель производилась наводчиком с помощью телескопического или перископического прицелов. В систему управления огнем командира танка входили стереоскопический прицел-дальномер, баллистический вычислитель и баллистический привод, с помощью которого прицел-дальномер, пушка и перископический прицел наводчика были связаны между собой и с баллистическим вычислителем.

Баллистический вычислитель работал в механическом и электрическом режимах. Измеренное командиром танка с помощью прицела-дальномера значение дальности до цели автоматически вводилось в вычислитель. С пульта управления заранее вручную в вычислитель вводились также баллистические характеристики снарядов и поправки на потерю начальной скорости вследствие износа канала ствола и на метеорологические условия. Величина угла прицеливания, определенная вычислителем, передавалась в сетки прицела наводчика и самого прицела-дальномера. Одновременно приводилась в действие гидравлическая система, обеспечивавшая установку ствола пушки в положение, соответствовавшее замеренной дальности. В боекомплект пушки М41, состоявший из 60 унитарных выстрелов, входили те же типы выстрелов, что и пушки М36 танка М47.

Броневая защита — противоснарядная, дифференцированная. Корпус танка цельнолитой с рациональными углами наклона. Применение такой конструкции корпуса позволило получить дифференцированную броневую защиту не только в носовой части, но и по всей длине борта. Башня танка — цельнолитая, полусферической формы. С лобовой стороны в башне располагались отверстия для вывода концевых отражателей прицела-дальномера.
