Кормовая часть корпуса имела кормовой лист с небольшим обратным наклоном и высокий выступ, который ограничивал горизонтальный и вертикальный углы обстрела при ведении огня на корму. Башня — литая, с наклоном лобовых и боковых стенок. Амбразура пушки была защищена массивной маской клиновидной формы толщиной 200 мм.

Танк оборудовался системой защиты от поражающих факторов ОМП, в состав которой входили: фильтр предварительной очистки воздуха циклонного типа с вентилятором отсоса пыли, фильтровентиляционная установка для очистки воздуха от радиоактивных, химических и бактериологических веществ, нагнетатель для создания избыточного давления и системы заслонок и уплотнений, управляемых гидроприводом. Кроме того, танк оснащался механизмом остановки двигателя, системой ППО и навигационным оборудованием.

Для постановки дымовых завес использовались два четырехствольных гранатомета, устанавливавшиеся на бортах башни. Для снижения вероятности обнаружения танка инфракрасными приборами на него наносилась специальная краска.

Основной танк Леопард ФРГ 1965 г Боевая масса 40 т экипаж 4 чел - фото 121

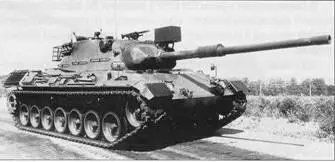

Основной танк «Леопард» (ФРГ), 1965 г.

Боевая масса — 40 т; экипаж — 4 чел.; оружие: пушка — 105 мм, 2 пулемета — 7,62 мм; броневая защита — противоснарядная; мощность двигателя — 610 кВт (830 л.с.); максимальная скорость — 64 км/ч; запас хода — 560 км.

Схема броневой защиты танка Леопард Тяжелый танк М103 США 1952 г - фото 122

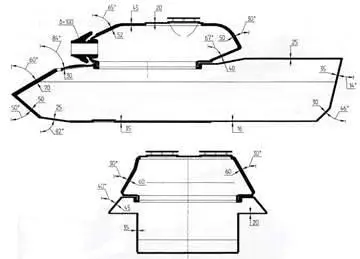

Схема броневой защиты танка «Леопард».

Тяжелый танк М103 США 1952 г Боевая масса 569 т экипаж 5 чел - фото 123

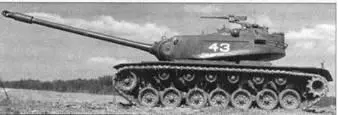

Тяжелый танк М103 (США), 1952 г.

Боевая масса — 56,9 т; экипаж — 5 чел.; оружие: пушка — 120 мм, 2 пулемета — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 596 кВт (810 л с.); максимальная скорость — 34 км/ч; запас хода — 160 км.

Схема броневой защиты танка М103 В отличие от Франции и ФРГ в США уделяли - фото 124

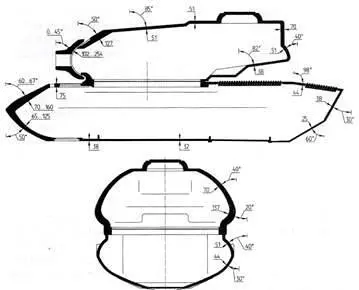

Схема броневой защиты танка М103.

В отличие от Франции и ФРГ, в США уделяли внимание как тяжелым, так и средним, а также легким танкам. В 1946–1947 гг. были разработаны опытные танки: легкий Т41, вооруженный 76,2-мм пушкой; средний Т42 с 90-мм пушкой и тяжелый Т43 со 120-мм пушкой. Они предназначались для замены танков периода Второй мировой войны: легкого М24 «Чаффи», вооруженного 75-мм пушкой; среднего танка М4АЗЕ8 «Шерман» с 76,2-мм пушкой и тяжелого М26 «Першинг» с 90-мм пушкой. Однако в США не придавали большого значения тяжелым танкам, поэтому в период с 1951 по 1959 г. выпустили только небольшую партию танков Т43 под маркой М103.

Танк М103 был вооружен длинноствольной 120-мм нарезной танковой пушкой М58, оснащенной дульным тормозом и эжекционным устройством для удаления пороховых газов из канала ствола после выстрела. Вместе с пушкой устанавливался спаренный пулемет калибра 7,62 мм. Второй пулемет — зенитный, калибра 12,7 мм с дистанционным управлением — монтировался на командирской башенке. Механизмы наводки пушки имели электрогидравлические и ручные приводы. Пульты управления приводами располагались у наводчика и командира танка. При стрельбе из пушки и спаренного пулемета наводчик использовал стереоскопический горизонтально-базный прицел-дальномер. У командира танка устанавливался перископический прицел с 6-кратным увеличением. В боекомплект пушки М58 входили 34 выстрела раздельного заряжания с кумулятивным трассирующим, сплошным бронебойно-трассирующим, осколочно-фугасным, осколочнотрассирующим и дымовыми трассирующими снарядами.

Броневая защита — противоснарядная, дифференцированная. Корпус и башня танка цельнолитые, изготовленные из гомогенной брони. Башня имела полусферическую форму и со стороны кормы была приподнята над крышей корпуса.

При модернизации танка М103 в 1958 г. усовершенствовали систему управления огнем (вместо стереоскопического прицела-дальномера установили монокулярный прицел-дальномер, которым пользовался командир танка, а также новые перископический и коленчатый телескопический прицелы наводчика), ввели вычислительный механизм для автоматического вычисления угла прицеливания с учетом поправок и передачи его на прицелы наводчика и командира танка, а также увеличили боекомплект пушки до 38 выстрелов. Модернизированный танк получил наименование М103А1.

По программе дальнейшей модернизации на М103А2 в 1964 г. установили дизель и некоторые элементы подвески, заимствованные у танка М60, а также усовершенствованную трансмиссию.

Выпуск легкого танка Т41 под маркой М41 «Уокер Бульдог» начался в 1950 г. На нем устанавливалась 76,2-мм нарезная танковая пушка М32 с дульным тормозом и эжекционным устройством для удаления пороховых газов из канала ствола после выстрела. С пушкой был спарен 7,62-мм пулемет. Второй пулемет — зенитный, калибра 12,7 мм монтировался на крыше башни. Механизмы наводки пушки имели электрогидравлические и ручные приводы. Для стрельбы из пушки наводчик использовал телескопический и перископический прицелы. Командир танка имел свои приборы управления огнем — перископический прицел и баллистический привод, связывавший прицел командира с прицелом наводчика и с пушкой. В боекомплект пушки М36 входили 60 унитарных выстрелов с бронебойно-трассирующим, бронебойно-подкалиберным, осколочно-фугасным и дымовым снарядами. Впоследствии в боекомплект были введены выстрелы с бронебойно- подкалиберным трассирующим с отделяющимся поддоном и кумулятивным трассирующим снарядами.

Броневая защита — противопульная, дифференцированная. Корпус танка сварной из катаных броневых листов промежуточной (между средней и высокой) твердости. Лобовые листы располагались со значительными углами наклона. Борт корпуса сваривался из двух частей, причем передняя часть имела большую толщину, чем кормовая. Днище также имело переменную толщину. Башня — литая, с удлиненной кормовой частью. Танк оснащался системой ППО.

Кроме основной модели, выпускались модификации танка: М41А1 (1955), М41А2(1956), М41АЗ(1958), которые отличались установкой усовершенствованных приводов наводки оружия и изменениями в МТО.

В 1948 г. на вооружение армии США принимается танк М46 «Паттон», имевший ряд отличий от танка М26 (изменена форма кормовой части корпуса и введено новое МТО). Кроме того, на танке устанавливалась 90-мм нарезная танковая пушка МЗА1 с дульным тормозом и эжекционным устройством для удаления пороховых газов из канала ствола после выстрела. С пушкой был спарен 7,62-мм пулемет. Для наводки пушки и спаренного пулемета у наводчика и командира танка имелись телескопический и перископический прицелы. Телескопический прицел был связан с прибором, вносившим автоматическую поправку в прицел при стрельбе с креном. Механизм поворота башни электрогидравлический с ручным приводом, дублированный (поворачивать башню могли наводчик и командир), подъемный механизм пушки винтового типа. Второй 7,62-мм пулемет — курсовой, оптических прицельных приспособлений не имел. Для стрельбы по воздушным целям использовался 12,7-мм зенитный пулемет. В боекомплект пушки входили 70 унитарных выстрелов.
