Боевая масса — 51,5 т; экипаж — 4 чел.; оружие: орудие — пусковая установка — 152 мм, 1 пулемет — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 551 кВт (750 л.с.); максимальная скорость — 48 км/ч; запас хода — 450 км.

Разработка легкого танка М551 началась в 1962 г. После длительных испытаний и доработок он был принят на вооружение и поставлен на производство в 1966 г. К разработке танка М60А2, который создавался на базе танка М60, приступили в 1964 г. Первые опытные образцы изготовили в 1965–1966 гг. Однако на производство танк был поставлен только в 1971 г. Он предназначался для поддержки танков М60 и борьбы с советскими тяжелыми и средними танками на дальних дистанциях.

Такой же тип основного оружия был принят для проекта основного боевого танка МВТ-70 (ХМ803), совместная разработка которого началась американскими и западногерманскими специалистами в 1963 г. Этот танк должен был поступить на вооружение армий двух стран и заменить танки М60 и «Леопард».

В отличие от танков М551 и М60А2, МВТ-70 имел орудие-пусковую установку с большей длиной ствола, приспособленную для ведения стрельбы не только обычными кумулятивными и осколочно-фугасными снарядами, но и бронебойно-подкалиберными с отделяющимся поддоном с высокой начальной скоростью. Кроме того, пушка имела механизм заряжания. С пушкой был спарен 7,62-мм пулемет, а для стрельбы по воздушным целям использовалась 20-мм автоматическая пушка с дистанционным управлением от командира танка и наводчика, которая монтировалась во вращающейся турели на левой части крыши башни.

Другим вариантам основного оружия танка МВТ-70, разрабатывавшегося в ФРГ, была 120-мм гладкоствольная пушка с механизмом заряжания, сгорающими гильзами и продувкой канала ствола двуокисью углерода. В третьем варианте предусматривалось использование 150-мм пушки. Однако изготовленные в 1966–1967 гг. опытные образцы были вооружены орудием-пусковой установкой калибра 152 мм.

На танке устанавливались телескопический прицел и лазерный дальномер наводчика, у командира — перископический прицел. Система управления ПТУР «Шиллела» Мк2 (максимальная дальность стрельбы 3000 м) — полуавтоматическая по инфракрасному лучу, с помощью оптического прицела.

Броневая защита танка — противоснарядная. Корпус танка — сварной, выполненный из комбинированной брони (сталь, алюминий, стеклопластик). Лобовые листы имели большие углы наклона. Башня приплюснутой формы с большим углом наклона бортов. На танке предусматривалось использование систем герметизации и защиты от поражающих факторов ОМП (состоявшей из подбоя, нагнетателя и фильтровентиляционной установки). Имелись кислородная аппаратура, кондиционер, приборы радиационной разведки и устройства для защиты от светового излучения.

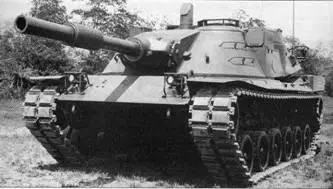

Основной танк МВТ-70 (ХМ803) (США-ФРГ), 1967 г.

Боевая масса — 50 т; экипаж — 3 чел.; оружие: орудие-пусковая установка — 152 мм, 1 пулемет -7,62 мм, 1 пулемет- 12,7 мм; броневая защита — противоснарядная, комбинированная; мощность двигателя — 1085 кВт (1475 л.с.); максимальная скорость — 70 км/ч; запас хода — 640 км.

Схема броневой защиты танка МВТ-70.

Основной танк Strv-103A «Шюддат» (Швеция), 1964 г.

Боевая масса -37 т; экипаж -3 чел.; оружие: пушка- 105 мм, 2 пулемета- 7,62 мм, 1 пулемет-12,7 мм; броневая защита — противоснарядная; мощность двигателя: газотурбинного — 243 кВт (330 л.с.), дизеля — 176 кВт (240 л.с.); максимальная скорость — 60 км/ч; запас хода — 340 км.

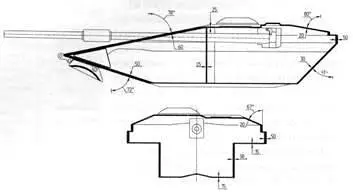

Схема броневой защиты танка Strv-103A.

В 1971 г. из-за сложности и большой стоимости танка МВТ-70 работы над ним были прекращены.

Совершенно иной тип танка был разработан и принят на вооружение в Швеции. Разработка танка, получившего первоначальное наименование «S» («Шюддат»), а при серийном производстве — Strv-10ЗА, началась в 1958 г. К зиме 1962–1963 гг. изготовили два опытных образца. После проведения испытаний и доработок в середине 1964 г. машину приняли на вооружение. Первые серийные образцы танка были выпущены в 1966 г.

Танк Strv-103А представлял собой безбашенную боевую машину. В качестве основного оружия использовалась 105-мм нарезная пушка L74 (аналог 105-мм английской пушки L7A1, но с увеличенной с 52 до 62 калибров длиной ствола) с эжекционным устройством для удаления пороховых газов из канала ствола после выстрела, механизмами заряжания (техническая скорострельность — до 15 выстр./мин) и выброса стреляных гильз. Два курсовых 7,62-мм пулемета размещались снаружи в броневом коробе на левой надгусеничной полке. На предсерийных образцах танка на правой надгусеничной полке в броневом коробе устанавливался еще 7,62- или 12,7-мм пулемет, использовавшийся в качестве пристрелочного. Пушка и курсовые пулеметы были жестко связаны с корпусом. Перезаряжание пулеметов производилось только снаружи машины. Для стрельбы по воздушным целям на серийных машинах использовался 7,62-мм зенитный пулемет, устанавливавшийся на командирской башенке и управлявшийся дистанционно. Кроме того, по бокам командирской башенки монтировались два четырехствольных гранатомета.

Вести танк и стрелять из пушки могли командир танка и механик-водитель (он же наводчик) благодаря наличию дублированных приводов управления движением машины и основным оружием, приборов прицеливания и наблюдения. Наводка пушки как в вертикальной, так и горизонтальной плоскостях осуществлялась изменением положения корпуса (в вертикальной плоскости — продольным качанием за счет регулируемой гидропневматической подвески; в горизонтальной — поворотом танка). Для наводки и стрельбы из пушки у командира и наводчика имелись бинокулярные комбинированные перископические приборы-прицелы наблюдения с переменной 6-, 10- и 18- кратностью увеличения.

Примечание: БрС — бронебойный (трассирующий) снаряд: БПС — бронебойно-подкапиберный снаряд: БКС — кумулятивный снаряд.
