В результате дальнейшей модернизации танка М48 в первом послевоенном периоде выпускались модификации: М48А1 (1954), М48А2 (1956).

Танк М48А1 отличался от своего предшественника установкой 12,7-мм зенитного пулемета в специальной башенке. Больший объем мероприятий по модернизации был осуществлен в модификации танка М48А2. На машине установили: дульный тормоз новой конструкции, более совершенные стереоскопический прицел-дальномер и перископический прицел, дополнительный телескопический прицел наводчика, баллистический вычислитель электромеханического типа, а также внесли ряд изменений в узлы и агрегаты МТО. В боекомплект пушки был введен выстрел с кумулятивным снарядом с невращающейся боевой частью (бронепробиваемость до 360 мм).

Дальнейшие модификации М48А2С и М48АЗ стали, по существу, переходными вариантами к танку М60, к разработке которого в США приступили в 1956 г. На вооружение и в серийное производство М60 поступил в конце 1959 г.

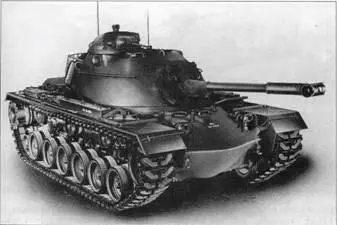

Средний танк М48А2 (США), 1956 г.

Боевая масса- 47,2 т; экипаж -4чел.; оружие: пушка- 90 мм, 1 пулемет — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 596 кВт (810 л.с.); максимальная скорость — 50 км/ч; запас хода — 150 км.

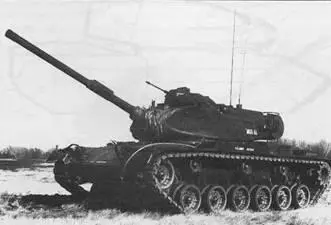

Основной танк М60 (США), 1959 г.

Боевая масса — 46,8 т; экипаж — 4 чел.; оружие: пушка- 105 мм, 1 пулемет — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя -551 кВт (750 л.с.); максимальная скорость -48 км/ч; запас хода — 500 км.

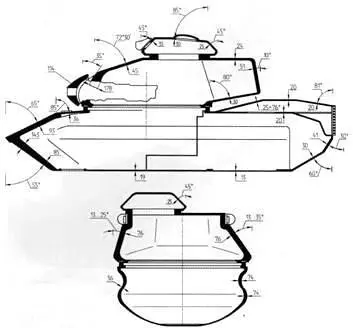

Схема броневой защиты танка М60.

В отличие от танка М48, на М60 устанавливались: 105-мм нарезная танковая пушка М68 (аналог 105-мм английской пушки L7A1) с эжекционным устройством для удаления пороховых газов из канала ствола после выстрела и дизель (на всех предшествующих машинах использовались карбюраторные двигатели). Была существенно улучшена броневая защита корпуса и башни. Зенитный 12,7-мм пулемет, располагавшийся в командирской башенке, имел дистанционный привод наводки. При стрельбе из пулемета использовался перископический бинокулярный прицел с 7-кратным увеличением.

Стабилизатор основного оружия отсутствовал. Наводка пушки и спаренного пулемета в цель в двух плоскостях осуществлялась с помощью электрогидравлических и ручных приводов. Управление приводами производилось командиром танка и наводчиком от своих пультов управления посредством рукоятки, поворачивающейся в двух плоскостях. В систему управления огнем входили: новый монокулярный прицел-дальномер, устанавливавшийся у командира танка; перископический и телескопический (вспомогательный) прицелы наводчика (оба прицела имели переменное увеличение — однократное и 8-кратное); баллистический вычислитель электромеханического типа и баллистический привод, связывавший баллистический вычислитель, прицел-дальномер командира и перископический прицел наводчика.

Дальность, определяемая с помощью дальномера, через баллистический вычислитель автоматически вводилась в сетки прицела наводчика и прицела-дальномера командира. Также в установку прицелов баллистическим вычислителем вводились поправки на температуру наружного воздуха и боеприпасов, на ветер, скорость цели, износ канала ствола, тип используемых боеприпасов. Часть поправок в баллистический вычислитель вводилась автоматически с помощью датчиков, а часть — командиром танка с помощью механических приводов.

В боекомплект пушки М68 входили 57 унитарных выстрелов с бронебойно-подкалиберными трассирующими с отделяющимся поддоном, кумулятивными трассирующими, бронебойно-фугасным трассирующим с пластическим ВВ, осколочно-фугасным и дымовым снарядами.

Броневая защита — противоснарядная, дифференцированная. Корпус и башня — цельнолитые из гомогенной брони средней твердости. По сравнению с танком М48А2 лобовая часть корпуса имела большие углы наклона. Конфигурация башни была несколько улучшена, а ее размеры уменьшены. Кроме того, на крыше башни устанавливалась командирская башенка увеличенных размеров. Танк оснащался фильтровентиляционной установкой, специальными танковыми противогазами и капюшонами для защиты экипажа от радиоактивной пыли и отравляющих веществ, рентгенометром, а также автоматической системой ППО и воздушными обогревателями (для обогрева экипажа).

В 1962 г. танк подвергся модернизации и получил обозначение М60А1. Модернизированный танк отличался от М60 башней улучшенной конфигурации, усиленной броневой защитой корпуса, большим боекомплектом (63 унитарных выстрела, в боекомплект были введены новые оперенные подкалиберные снаряды с повышенной на 20–25 % бронепробивной способностью) и усовершенствованными приборами управления огнем. У наводчика устанавливались комбинированный прицел 8-кратного увеличения и вспомогательный телескопический прицел, у командира — перископический ночной инфракрасный прицел с 8-кратным увеличением. Для подсветки целей на маске пушки монтировался ксеноновый прожектор, приспособленный для работы также в инфракрасном режиме. Кроме того, электромеханический баллистический вычислитель заменили более совершенным баллистическим вычислителем.

Особое место в американском танкостроении занимали два танка, вооруженные орудиями-пусковыми установками: легкий М551 «Шеридан» и средний М60А2. Орудие-пусковая установка этих танков представляла собой артиллерийскую ствольную систему калибра 152 мм, стабилизированную в двух плоскостях и приспособленную к стрельбе как обычными снарядами, так и ПТУР «Шиллела» Мк1, управляемыми по радиокомандам.

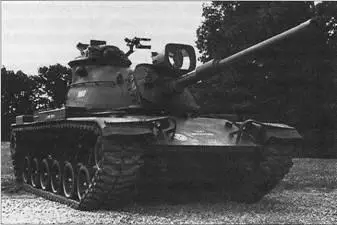

Основной танк М60А1 (США), 1962 г.

Боевая масса -48,7 т; экипаж -4чел.; оружие: пушка- 105 мм, 1 пулемет — 7,62 мм, 1 пулемет — 12,7 мм; броневая защита — противоснарядная; мощность двигателя — 551 кВт (750 л.с.); максимальная скорость -48 км/ч; запас хода — 500 км.

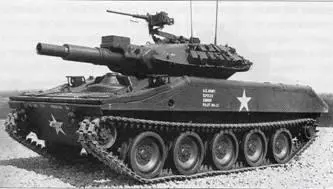

Легкий танк М551 «Шеридан» (США), 1966 г.

Боевая масса -15,2 т; экипаж — 4 чел.; оружие: орудие-пусковая установка — 152 мм, 1 пулемет — 7,62 мм, 1 пулемет- 12,7 мм; броневая защита — противопульная; мощность двигателя — 221 кВт (300 л.с.); максимальная скорость: на суше — 70 км/ч, на плаву — 5,6 км/ч; запас хода — 500 км.

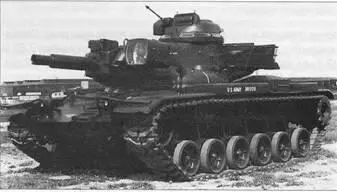

Основной танк М60А1Е1 (М60А2) (США), 1966 г.
