Сварной корпус машины, выполненный из броневого алюминиевого сплава, защищает экипаж от 12,7-мм бронебойных пуль в лобовой проекции и обеспечивает круговую защиту от 7 62-мм пуль. Над сиденьем механика- водителя имеется люк. Перед люком установлены три прибора наблюдения ТНПО-170А. На верхнем лобовом листе перед центральным прибором наблюдения механика-водителя установлена панель защиты прибора от свинцовых брызг. Снаружи корпуса машины установлены фары, звуковой сигнал, габаритные фонари, волноотражательный щит, передние и задние грязевые щитки заслонки водометных движителей, антенна радиостанции, детали крепления средств десантирования, буксирные крюки, буксировочное устройство для Перевозки грузов па при цепе и два ящика с ЗИП Кроме тою снаружи БМД закреплены брезент, вьючное устройство ПУ 9П135М, лом, лопата и аварийный буй.

В башне машины установлена 30-мм автоматическая пушка 2А42, предназначенная для поражения наземных легкобронированных целей живой силы и огневых средств противника, а также воздушных целей. Стрельбу из пушки можно вести одиночным и автоматическим огнем большим (не менее 550 выстр /мин) и малым (200–300 выстр /мин) темпом. Масса пушки 115 кг, усилие отдачи 40–50 кН. Перезаряжание ручное и пиротехническое при помощи пиропатронов ППЛ.

Для стрельбы из пушки применяются патроны с бронебойно-трассирующими (БТ) осколочно-трассирующими (ОТ) и осколочно-фугасно-зажигательными (ОФЗ) снарядами. Патроны с БТ-снарядами предназначены для борьбы с легкобронированными целями типа БМП или БТР и огневыми точками на дальности до 2000 м. Патроны с ОФЗ- и ОТ-снарядами предназначены для поражения живой силы, небронированных наземных целей на дальности 4000 м и низколетящих воздушных целей, летящих с дозвуковой скоростью, на высоте до 2000 м и наклонной дальностью 2500 м.

Пушка закреплена в установке неподвижно, что упрощает подвод к ней патронных лент. Питание пушки двухленточное. Ленты состоят из отдельных звеньев, «крабов». Ленты укладываются в магазин системы питания. В переднем отсеке магазина размещается лента на 100 патронов с бронебойно-трассирующими снарядами в заднем отсеке — лента на 200 патронов с осколочно-трассирующими и осколочно-фугасно-зажигательными снарядами.

С автоматической пушкой спарен 7,62-мм пулемет ПКТ. Еще один ПКТ размещен в курсовой установке по правому борту. Пулеметы предназначены для поражения живой силы противника и подавления небронированных и легкобронированных целей и огневых точек противника. Боекомплект пулеметов ПКТ составляет 2940–2980 натронов, из которых 2000 штук, снаряженные в одну ленту и уложенные в две коробки, — к спаренному пулемету и 500 штук, уложенные в две коробки по 250 патронов — к курсовому пулемету Кроме того, в корпусе БМД-2 предусмотрена укладка для ящика на 440 (480) патронов в заводской упаковке. В машине также предусмотрены укладки для личного оружия: пяти автоматов АКС-74 и четырех ящиков по 1080 патронов к ним в заводской упаковке, гранатомета РПГ-16 (РПГ-7Д) и пяти выстрелов к нему, а также двадцати одной гранаты Ф-1,26-мм сигнального пистолета СПШ (56-Н-574) и 20 сигнальных ракет.

БМД-2 оснащена комплексом управляемого ракетного вооружения 9К111 который предназначен для поражения танков и других подвижных бронированных объектов, движущихся со скоростью до 60 км/ч, неподвижных целей типа ДОС (долговременных огневых сооружении) а также зависших вертолетов при условии их оптической видимости на дальностях до 4000 м.

Комплекс состоит из пусковой установки 9П135М и противотанковых управляемых ракет типа 9М111М (9М111-2) «Фагот» и 9M113 «Конкурс». В боекомплект БМД-2 входят две ракеты 9М111М (9N1111-2) и одна ракета 9М113. Все три ракеты размещаются в укладке левого борта. Для наведения ПТУР по проводной линии связи используется наземная аппаратура управления 9С451М, состоящая из аппаратного блока 9С474 и прибора наведения 9Ш119М1, входящих в пусковую установку 9П135М.

В походном положении пусковая установка 9П135М без треноги крепится па специальном кронштейне возле сиденья командира БМД. Тренога закреплена на крыше среднего отделения справа от башни. В боевом положении ПV 9П135М без треноги и с ограничителем углов вертикального наведения устанавливается на специальном кронштейне справа от люка наводчика-оператора. Рабочие углы наведения пусковой установки в вертикальной плоскости от -5° до + 10°, в горизонтальной — 15° влево и 37° вправо от продольной оси башни. При повороте башни угол горизонтального наведения ПУ достигает 360°. В случае необходимости ПУ 9П135М может быть развернута на отдельной огневой позиции вне БМД.

Для наведения на цель пушки и спаренного с ней пулемета в башне БМД-2 установлены комбинированный прицел БПК-1-42, дневной зенитный прицел ПЗУ-8 стабилизатор вооружения 2036-3 и ручные приводы наведения. Перископический комбинированный (дневной и пассивно-активный ночной) прицел БПК-1-42 3* предназначен для наблюдения и прицеливания при стрельбе по наземным целям из пушки и спаренного с ней пулемета и определения дальности до цели с помощью дальномерной шкалы. Дневная ветвь прибора имеет кратность увеличения 5,6х и угол поля зрения 10°, ночная — кратность увеличения 5,0х и угол поля зрения соответственно 8°. Дальность видения ночью в активном режиме (с подсветкой) 800 м, в пассивном — 700 м. Источником инфракрасного света служит- осветитель ОУ-5 4*.

3* С марта 1986 г. БПК-1-42 заменен модернизированным прицелом БПК-2-42.

4* На машинах ранних выпусков устанавливался осветитель ОУ-ЗГА2.

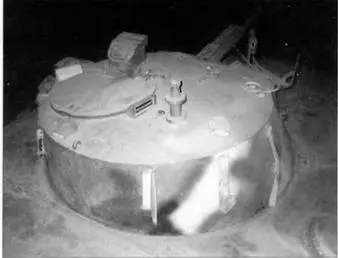

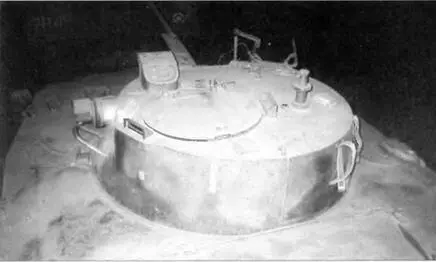

Башня БМД-2

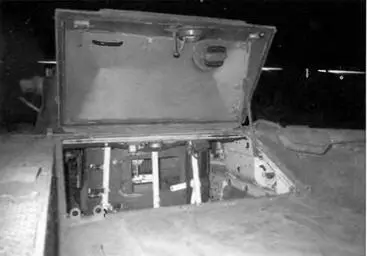

Открытый люк десантного отделения.

МТО со снятой крышей.

На сетке прицела нанесены прицельный угольник штрихи боковых поправок и шкалы ввода углов прицеливания: БР — для стрельбы из пушки БТ-снарядами; ОФЗ — для стрельбы ОФЗ- и ОТ-снарядами; ПКТ — для стрельбы из пулемета ПКТ. Под шкалами ОФЗ и ПКТ нанесена дальномерная шкала, по которой определяется дальность до цели высотой 2,7 м. Установка прицельной дальности осуществляется с помощью рукоятки ввода углов прицеливания. В ночную ветвь проецируется только центральная часть дневной сетки с прицельным угольником и со штрихами боковых поправок. Штрихи и сетки видны только при включении цепей стрельбы.
