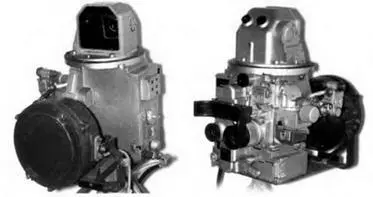

Зенитный прицел ПЗУ-8 предназначен для поиска воздушных целей, слежения за воздушными целями и наведения пушки на них при стрельбе с места, поиска наземных целей и наведения пушки и спаренного с ней пулемета на них при сгрельбе с места и с ходу. Прицел ПЗУ-8 представляет собой монокулярный перископический прибор с панорамной головкой. Кроме прицелов наводчик-оператор пользуется четырьмя перископическими приборами ТНПО-170А с углом поля зрения 6*30'.

Электромеханический стабилизатор вооружения 2Э36-3 предназначен для стабилизации и стабилизированного наведения в горизонтальной и вертикальной плоскостях пушки 2А42 и спаренного с ней пулемета ПКТ в целях обеспечения эффективной стрельбы с ходу и с места по наземным целям, а также с места по воздушным целям. В стабилизаторе предусмотрены два основных режиме! работы: «автомат» и «полуавтомат». Режим «автомат» задействуется для стрельбы с места и с ходу по наземным целям. При этом осуществляется стабилизация и наведение спаренной установки в вертикальной и горизонтальной плоскостях со скоростью от 0,07 до 6 град/с. Работа стабилизатора в режиме «автомат» в плоскости вертикального поведения может осуществляться в диапазоне углов возвышения спаренной установки от -5 до +60 относительно плоскости погона, а в плоскости горизонтального наведения — при круговом вращении башни.

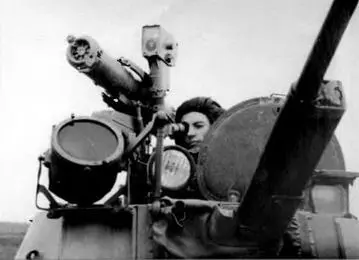

Пусковая установка 9П135М с контейнером ПТРК «Фагот»».

Перебросочная скорость в горизонтальной плоскости составляет 30 град./с. Режим «полуавтомат» является основным при стрельбе из спаренной установки по воздушным целям. В этом режиме также обеспечивается стабилизация и стабилизированное наведение спаренной установки в вертикальной и горизонтальной плоскостях, по с меньшей точностью стабилизации, чем в режиме «автомат» и большими скоростями: от 0,1 до 30 град/с в вертикальной и 35 град/с в горизонтальных плоскостях.

На машине предусмотрены следующие блокировки стабилизатора: при открытых люках механика-водителя или десанта, при размещении ПУ 9П135М в боевом положении на крыше башни, при подаче команды ПАЗ, при установке пушки или башни на стопор. При открытом люке, подаче команды ПАЗ или установке ПУ 9П135М отключаются электромагниты подъемного и поворотного механизмов, при этом приводы BН и ГН переключаются на ручное управление. При фиксации пушки на стопор отключается электромагнит подъемного механизма, управление приводом ВН исключается, управление приводом ГН сохраняется. При установке башни на стопор отключаются электромагнит поворотного механизма и управление приводом ГН, управление приводом BН сохраняется.

Принцип работы стабилизатора вооружения основан на том, что при движении машины башня вместе с корпусом под действием внешних сил отклоняется от исходного положения, увлекая за собой пушку. Вместе с башней отклоняются гиротахометры, которые вырабатывают сигналы, пропорциональные величине скорости отклонения башни и пушки и соответствующие по фазе направлению отклонения. Сигнал с гиротахометров подается на вход интегратора, который вырабатывает сигнал, пропорциональный интегралу скоростии, что соответствует величине угла отклонения пушки от исходного положения. Сигнал с выхода интегратора попадает на суммирующий усилитель и дальше на усилитель напряжения, где усиливается и поступает па вход широтно- импульсного модулятора. Модулятор преобразует этот сигнал постоянного напряжения в сигнал импульсного напряжения с шириной импульса, пропорциональной величине напряжения на входе модулятора. Импульсный сигнал с модулятора через усилитель мощности поступает на обмотку якоря электродвигателя подъемного механизма или механизма поворота башни, который поворачивает пушку или башню в сторону, противоположную отклонению корпуса машины, тем самым удерживая ее в направлении на цель с точностью до величины ошибки стабилизации.

У стрелка-пулеметчика, сидящего справа от водителя установлен перископический обогреваемый прибор наблюдения-прицел ТНПП-220А, в котором ветвь прицела имеет полуторакратное увеличение и угол поля зрения 10°. а ветвь прибора наблюдения — углы обзора по вертикали 21°, по горизонту 87°. Перед сиденьем стрелка-пулеметчика находится курсовая пулеметная установка. Угол максимального возвышения установки составляет +7°, снижения -5° угол горизонтального наведения курсового пулемета 21°.

В распоряжении командира имеется танковый перископ ТПК-2 Установка прибора на БМД-2 аналогична установке на САО 2С9 «Нона» ТПК 2 предназначен для наблюдения за местностью, распознавания целей, определения дальности до них, целеуказания и корректирования артиллерийского огня и представляет собой перископический прибор с переменным увеличением 1х и 5х. Поворот прибора в горизонтальной плоскости осуществляется на угол ±35° относительно продольной оси машины. Кроме ТПК-2 слева от командира установлен перископический прибор ТНПО-170А. Стрелки-десантники используют два обогреваемых прибора ТНПО-170А и перископический прибор МК-4С (в крышке кормового люка).

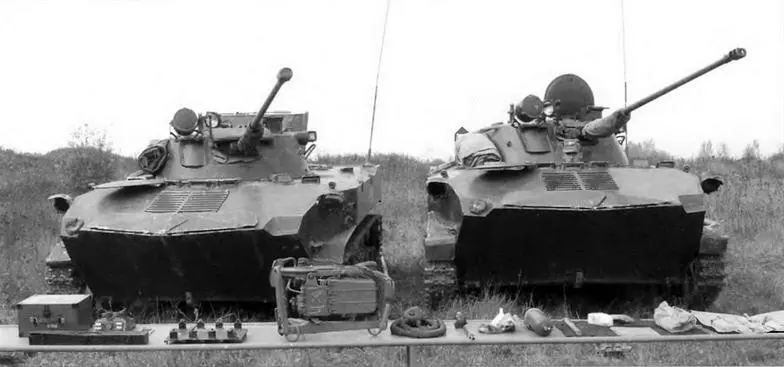

Электрооборудование БМД-2 выполнено по однопроводной схеме, за исключением дежурного освещения и розеток для переносных ламп. Источниками электрической энергии являются 24-вольтовая стартерная аккумуляторная батарея 12СТ-85М и генератор ВГ-7500Н. К потребителям электрической энергии относятся стартер С5-2С, электродвигатели, электромагниты и другие элементы системы управления Огнем, противопожарного оборудования, водооткачивающие средства, средства связи, приборы освещения и сигнализации и др.

Как и на БМП-2, на БМД-2 за счет технологических нововведении повысили ресурс ходовой части. Так износостойкость балансиров ходовой части из титанового сплава ВТЗ-1 повышена за счет электроискрового упрочнения, упрочнены и пальцы шарниров гусениц. Эти изменения разрабатывались еще для БМД-1, но практически внедрены при производстве БМД-2.

Устройства для защиты Экипажа и внутреннего оборудования от воздействия ОМП аналогичны установленным на БМД-1. Баллоны противопожарного оборудования БМД-2 наполняются составом «Хладон 114В2».

На БМД-2 используются радиостанция Р-173 («Абзац», дальность связи — до 20 км) со штыревой антенной высотой до 3 м радиоприемник Р-173П и ТПУ Р-174 5*. На машинах последних годов выпуска вместо радиостанции Р-173 устанавливалась радиостанция Р 163-50ПУ (комплекс «Арбалет»), обеспечивающая при работе на штыревую антенну устойчивый обмен аналоговой и цифровой информацией на дальности до 20 км в дианапазоне частот 30–80 мГц, с цифровым управлением автоматизированным переходом на резервную частоту.
