Конструктивные решения ПТРК в основном аналогичны тем что были отработаны в комплексе «Фагот», но необходимость обеспечения большей дальности стрельбы обусловила существенно большие массогабаритные параметры ПТУР и снаряда в целом.

ПТУР 9М113 «Конкурс» построена по аэродинамической схеме «утка». В носовой части расположен блок рулевого управления с двумя рулями с электроприводом, за ним — кумулятивная БЧ, далее — аппаратурный отсек (гироскопическое устройство, раскладчик команд, аккумуляторная батарея, безынерционная катушка с проводом). Хвостовую часть занимает разгонно-маршевая двигательная установка, на корпусе которой закреплены четыре трапециевидных складных крыла и источник ИК-излучения (лампа-фара). Калибр 9М113- 135 мм, длина с вышибным двигателем — 1165 мм, размах крыльев в боевом положении — 468 мм, масса снаряда (ТПК с ПТУР и вышибным двигателем) — 25,3 кг, длина — 1260 мм. Бронепробиваемость по нормали — до 600 мм, под углом 60" — 250 мм. Время полета на максимальную дальность — 19,2 с.

В 1986 г. появилась модернизированная ПТУР 9М113М «Конкурс-М». Она имеет скорость до 250 м/с, максимальную дальность стрельбы 4000 м и тандемную БЧ для поражения целей с динамической защитой При калибре 125 мм «приведенная» бронепробиваемость составляет по нормали 800 мм гомогенной брони

Владимир Щербаков

Продолжение.

Начало см. в «ТиВ» N21/2007 г.

Использованы фото ВМС США.

Наше повествование было бы пополним, если бы мы не остановились, хотя бы коротко па rex кораблях, без которых не было бы ни «первого взлета аэроплана с палубы», ни «первой посадки аэроплана на палубу». В этой главе мы проследим судьбу двух боевых кораблей Легкого крейсера «Бирмингем» и броненосного крейсера «Пенсильвания».

«Бирмингем» (USS Birmingham, CL-2) принадлежал к классу легких крейсеров, в отношения которых американцы иногда употребляли также термин «разведывательный крейсер». Это был второй корабль типа «Честер» (USS Chester).

Заложили его на стапеле судоверфи компании Klver Shipbuilding Со, и Куинси — районе острова Лонг-Айленд (г. Нью-Йорк). Спуск корабля па воду состоялся 29 мая 1907 г., а 11 апреля 1908 г. он вошел в боевой состав Атлантического флота ВМС США. Первым командиром крейсера стал коммандер Б.Е. Уоллин.

14 ноября 1910 г. с его палубы, на которой был специально оборудован соответствующий настил Юджин Илай совершил первый в истории США взлет аэроплана с боевого корабля. Вскоре после этого, 28 июня 1911 г., «Бирминтем» был выведен в резерв и переведен в Бостон.

15 декабря 1911 г корабль снова ввели в первую линию и он совершил краткий поход в Вест-Индию, после которого был вновь переведен в резерв Атлантического флота (Atlantic Reserve Fleet) С 20 апреля 1912 г — в составе Филадельфийской резервной корабельной группы (Philadelphia Reserve Group), место базирования — Филадельфия.

В периоде 19 мая по 11 июля 1912 г «Бирмингем» был временно введен в первую линию и выполнял задачи в рамках операции «Айс П этрол», после чего вернулся обратно в Филадельфию 1 октября 1913 г. услуги крейсера вновь потребовались флоту, и его в очередной раз ввели в первую линию. На этот раз он использовался фактически в роли экскурсионного корабля с 3 октября но 26 декабря 1913 г. «катал» вдоль побережья Южной Америки делегатов выставки Panama-Pacific Exposition.

Броненосный крейсер «Пенсильвания» (ACR-4) Изображение на почтовой открытке датируется 1905–1908 гг.

После выполнения такой весьма «важной и ответственной» для боевого корабля задачи легкий крейсер «Бирмингем» перевели на Филадельфийскую военно-морскую верфь, где его переоборудовали в тендер и передали Торпедной флотилии Атлантического флота ВМС США.

Корабль покинул верфь в Филадельфии 2 февраля 1911 г. и с этого дня стал числиться флагманским кораблем вышеупомянутой флотилии. С 22 апреля по 25 мая 1914 г корабли флотилии во главе с «Бирмингемом» действовали в составе крупной корабельной группировки в мексиканских территориальных водах.

В 1916 г. «Бирмингем» стал еще и флагманским кораблем соединения миноносцев Атлантического флота (Destroyer Force, Atlantic Fleet).

С момента вступления Соединенных Штатов в Первую мировую войну «Бирмингем» отправился на патрулирование вдоль северо-восточного побережья страны, а 14 июня 1917 г. вышел из Нью-Йорка в составе крупного американского конвоя во Францию.

После возвращения в Нью-Йорк корабль переоборудовали и в августе 1917 г перевели в Гибралтар в состав группы американских ВМС в Европе. На нем держал свой флаг командующий вооруженными силами США в районе Гибралтара контр-адмирал А. П. Нихлатк. В задачи «Бирмингема» входило эскортирование конвоев, совершавших передвижения между Гибралтаром Британскими островами и Францией. После окончания Первой мировой войны корабль совершил короткий поход в восточную часть Средиземного моря и в январе 1919 г. вернулся в Соединенные Штаты.

В периоде июля 19191 по май 1922 г он был приписан к ВМБ Сан-Диего (штат Калифорния) и числился флагманским кораблем эскадры миноносцев Тихоокеанского флота ВМС США. За тем «Бирмингем» оказался в Бальбоа (западная часть Панамского канала) в качестве флагманского корабля эскадры специального назначения.

Финальным аккордом жизни «Бирмингема» стало плавание вдоль побережья Центральной Америки и северной части Южной Америки, после чего он вернулся на Филадельфийскую военно- морскую верфь, где 1 декабря 1923 г. был официально выведен из боевого состава ВМС США и 13 мая 1930 г. после разоружения продан на металлолом. «Пенсильвания» (USS Pennsylvania, ACR-4) принадлежала к подклассу броненосных крейсеров и являлась головным кораблем в серии. Позднее корабль переименовали в «Питсбург» (USS Pittsburg СА-4).

Корабль был заложен на верфи компании William Cramp and Sons в городе Филадельфии, штат Пенсильвания, 7 августа 1901 г. Спуск его па воду состоялся 22 августа 1903 г., в качестве спонсора мероприятия и «крестной матери» крейсера выступила мисс Корал Квай, дочь популярного в те годы сенатора штата Пенсильвания Мэтыо С. Квая. 9 марта 1905 г «Пенсильвания» была введена в боевой состав ВМС США, первым командиром корабля был назначен кэптен Томас Мак-Лин.

Броненосный КР «Пенсильвания» первое время (до сентября 1906 г.) действовал в районах Восточного побережья США и Карибских островов. Затем он был переведен в Сан-Франциско, куда и прибыл 27 сентября 1907 г Начинался период службы корабля у берегов Западного побережья страны.

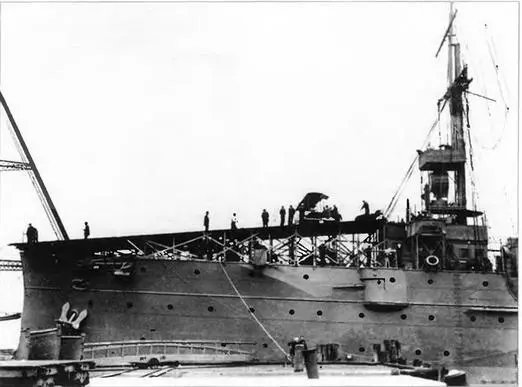

Аэроплан «Кертис Пушер» конструкции Глена Кертиса устанавливают на платформу на крейсере «Бирмингем». Через некоторое время Юджин Илай совершит на нем первый в истории Америки взлет с палубы боевого корабля. Ноябрь 1910 г.
