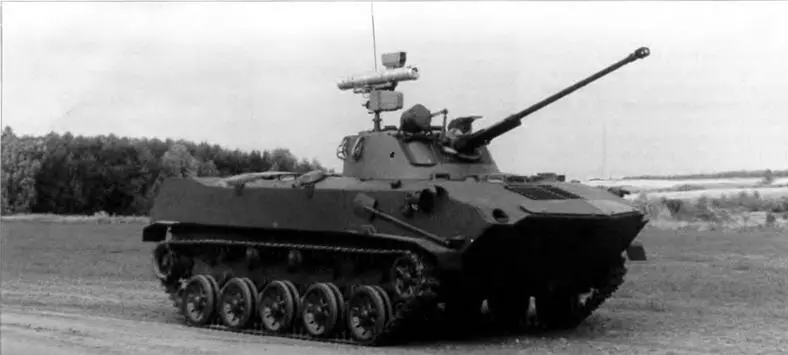

Вооружение БМД-2 30-мм автоматическая пушка 2А42 разработана в тульском КБ приборостроения (ведущий конструктор Сердюков) имеет газовый двигатель автоматики с длинным ходом газового поршня, запирание поворотным затвором. Пушка предназначена для борьбы с легкобронированными целями на дальность до 1500 м, небронированными средствами, расчетами тяжелого оружия и живой силой противника на дальностях до 4000 м. а также для стрельбы по воздушным целям, летящим на высотах до 2000 м с дозвуковыми скоростями и наклонной дальностью до 2500 м. Дульный тормоз отход ствола (но не всей пушки) назад на 30–35 мм во время выстрела и амортизатор снижают действие отдачи на установку и машину. Пушка оснащена электроспуском и ручным спуском (используется при обслуживании пушки и стрельбы в аварийных условиях) Предусмотрены два темпа стрельбы — малый (200–300 выстр /мин) и большой (не менее 550 выстр /мин). Большой темп стрельбы обеспечивается кинематикой механизмов пушки и энергетическими возможностями газового устройства При ведении огня малым темпом происходит задержка шептала спускового механизма путем автоматической подачи определенных электрических импульсов Возможна и одиночная стрельба. Питание пушки — из звеньевых металлических патронных лент с незамкнутым звеном Двухленточное питание позволяет быстро переходить с одного типа патрона на другой. Переключение типа выстрела (ленты) осуществляется вручную с помощью переключателя.

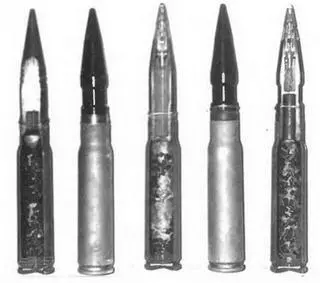

Осколочно-фугасный зажигательный (ОФЗ) и осколочно-трассирующий (ОТ) 30-мм снаряды рассчитаны на поражение живой силы и небронированной техники в основном на открытой местности Приведенная площадь поражения для первого снаряда — 50–70, для второго — 25–30 м 2 . Дальность эффективного огня ими по групповой цели в виде залегшей живой силы противника 4000 м, по одиночной цели — 2500 м При решении тех же задач на резкопересеченной местности или в населенном пункте поражающее действие снаряда снижается. Бронебойный трассирующии (БТ) снаряд имеет притупленную носовую часть и баллистическии наконечник Прицельная дальность стрельбы бронебойно-трассирующим снарядом до 2000 м, эффективная дальность — до 1500 м. На этой дальности снаряд пробивает 18-мм броню под углом 60 \ а подкалиберный бронебойный снаряд «Трезубка» — 25-мм броню. Это позволяет бороться с легкобронированными целями.

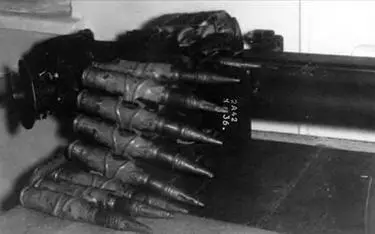

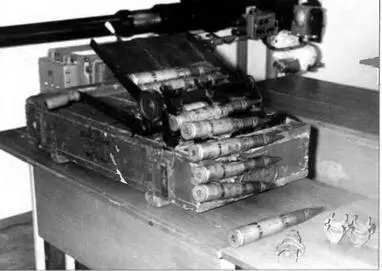

Масса ОФЗ-снаряда 0,391-0 393 кг, ОТ — 0.385-0,387 кг БТ — 0,396-0,398 кг. Патронами с ОФЗ- и ОТ-снарядами снаряжается лента на 340 патронов, с БТ-снарядами — лента на 160 патронов При стрельбе звенья ленты собираются в звеньесборник, устанавливаемый снизу под пушкой, стреляные гильзы выбрасываются через гильзоотвод наружу машины.

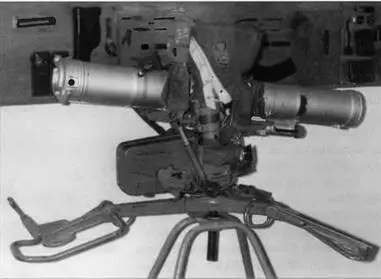

ПТРК 9К111 «Фагот» относится к ПТРК второго поколения с полуавтоматической системой наведения Работы над новым комплек сом начались в КБ приборостроения (ЦКБ-14, г Тула) под руководством А.Г. Шипунова и Н.Ф Макарова в 1963 г. К работам был подключен и ЦНИИ точного машиностроения (г. Климовск) ПТРК 9К111 «Фагот» был принят на вооружение как противотанковое средство батальона. Он предназначен для поражения танков и бронемашин, движущихся со скоростью до 60 км/ч, а также других малоразмерных целей (ДОТ защищенные огневые комплексы) на дальностях от 70 до 2000 м и от 75 до 2500 м (в зависимости от типа снаряда).

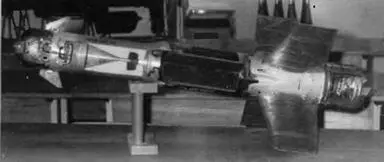

Снаряд 9М111 представляет собой компоновку транспортнопускового контейнера (ТПК), ПТУР и вышибной двигательной установки ТПК пластиковый, одноразового применения, с откидными крышками Вышибная двигательная установка в виде однорежимного твердотопливного реактивного двигателя помещена в задней части контейнера и служит для придания ПТУР начальной скорости полета. Сама ракета имеет калибр 120 мм и длину 863 мм, размах крыльев в боевом положении 369 мм, построена по аэродинамической схеме «утка» с передним расположением рулей управления. ПТУР состоит из четырех отсеков: № 1 (электромагнитный привод рулей); № 2 (кумулятивная боевая часть); разгонно-маршевая двигательная установка (твердотопливный двухрежимный реактивный двигатель с двумя соплами, отклоненными на 20° от продольной оси); аппаратурный отсек (координатор с гироскопическим устройством, блок управления, безынерционная катушка, лампа-фара).

На корпусе аппаратурного отсека укреплены четыре складных крыла, расположенных под углом к продольной оси снаряда и под углом 45° относительно рулей. По оси катушки установлена лампа-фара со светофильтром переводящим большую часть энергии излучения в ИК-область Лампа накаливания была использована вместо трассера, дабы не повредить разматывающийся двужильный биметаллический провод. При срабатывании вышибного двигателя отражатель и лампа защищались створками, раскрываемыми после выхода ракеты из контейнера В полете ракета стабилизируется вращением и управляется отклонением носовых рулей по сигналам наземной аппаратуры управления, передаваемым по проводной линии. При попадании в цель боевая часть подрывается моментально срабатывающим электромеханическим предохранительно-детонирующим механизмом Для безопасности расчета механизма взводится на расстоянии 70 м от ПУ. В случае промаха ПТУР самоликвидируется. Время полета ПТУР на максимальную дальность составляет 11 с, бронепрбиваемость по нормали — 400 мм. под углом 60° — 200 мм. Снаряд (ТПК с ПТУР и вышибным двигателем) имеет размеры 1098x150x205 мм, весит 13 кг.

В ракете 9М111М изменена конструкция корпуса и кумулятивной воронки боевой части для размещения заряда увеличенной массы и бронепробиваемости 460 мм по нормали, 230 мм под углом 60°. На безынерционной катушке уложен двужильный провод управления длиной 2000 или 2500 м Время полета на максимальную дальность 13,5 с Масса снаряда 13,2 кг.

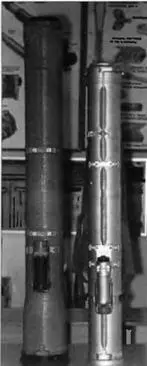

ПТУР «Конкурс».

ПТУР «Фагот».

ПТРК «Конкурс» разработан в ЦКБ-14 (КБ приборостроения, г. Тула) под руководством главного конструктора А.Г. Шипунова, принят на вооружение в 1974 г ПТРК имеет полуавтоматическую систему управления с передачей управляющих команд по проводам, максимальную дальность стрельбы до 4000 м, минимальную — 75 м.
