Видимо, для Челомея было понятно, что по крайней мере в обозримой перспективе самолеты-снаряды на подводных лодках будут размещаться вне прочного корпуса в специальных контейнерах, рассчитанных на внешнее давление, действующее при погружении на предельную глубину. Масса такого контейнера напрямую зависит от размеров. Кроме того, слишком просторный контейнер создавал бы избыточную плавучесть, препятствующую погружению лодки Таким образом, уменьшение габаритов ракеты в транспортной конфигурации становилось важнейшим фактором, определяющим ее технический облик Возможности уплотнения компоновки корпуса, или, как его именовали конструкторы КБ Челомея. фюзеляжа ракеты, были весьма ограничены Но аэродинамические поверхности, в первую очередь консоли крыла, должны были занимать минимальный объем, т е. либо отстыковываться, либо складываться.

Для достижения требуемой дальности самолет-снаряд должен был оснащаться турбореактивным двигателем, что в те годы однозначно определяло проведение надводного старта Еще во время Второй мировой войны авиация достигла немалых успехов в борьбе с подводными лодками, исключив возможность их длительного пребывания в надводном положении Поэтому были отвергнуты ручные операции по раскрытию консолей крыла, тем более их пристыковке, как это было задумано применительно к пуску 10ХН с лодки Б-5.

Американцы в своих работах по размещению на подводных лодках крылатых ракет «Лун» (модификация «Фау-1») и «Регулус», так же как и наши конструкторы при проектирование ракет П-10 и П-20, предусматривали старт ракеты со специальной пусковой установки, на которую она выдвигалась из контейнера после всплытия ПЛ.

Основными принципиально новыми идеями, внедренными в проектируемый ракетный комплекс Челомеем и его конструкторами стали совмещение функций контейнера и пусковой установки и автоматическое раскрытие консолей крыла ракеты в полете, после ее выхода из контейнера На внутренней поверхности контейнера были проложены направляющие, на которые опирались установ ленные на ракете бугели. Сам контейнер перед стартом поднимался на угол 15'. Запуск маршевого турбореактивного двигателя и его предстартовая «гонка» также проводились при нахождении ракеты в контейнере, при этом забор воздуха и свободное истечение струи обеспечивались открытием обеих его торцевых крышек. Гидравлика использовалась для подъема контейнера, его стопорения, открытия и закрытия передней и задней крышек. Ракета удерживалась в контейнере болтами, которые срезались под действием тяги твердотопливных двигателей стартового агрегата. Раскрытие крыла осуществлялось специальным гидравлическим механизмом с пиротехническим приводом. При этом особое внимание уделялось обеспечению синхронности раскрытия консолей крыла: при нарушении этого требования завал по крену на малой высоте грозил аварийным исходом старта.

Разумеется, все эти особенности несколько усложняли и утяжеляли пусковой контейнер, но он все равно оказывался легче, чем совокупность простого контейнера и пусковой установки, и главное – намного компактнее.

При выборе компоновочной схемы самолета-снаряда Челомей избежал соблазна использовать хорошо отработанную в то время схему с лобовым воздухозаборником и центральным телом, реализованную в самолетах-снарядах Лавочкина, Ильюшина и Мясищева, а частично и на американской крылатой ракете «Регулус-1». Плотность компоновки этих изделий оказалась невысокой из-за значительного объема, отводимого под воздуховод. По-видимому, Челомей, уже предвидя возможность создания противокорабельной модификации самолета- снаряда, стремился получить в носовой части достаточные объемы для размещения антенны радиолокационной головки самонаведения (ГСН). Кроме того, как показало дальнейшее развитие техники, схема с изогнутым воздухозаборником обеспечивала прикрытие компрессора с вращающимися дисками лопаток от радиолокационного излучения что существенно снижало эффективную поверхность рассеяния самолета-снаряда Тем самым задолго до появления американского самолета F-117 технология «Стелс» была реализована в советском беспилотном летательном аппарате.

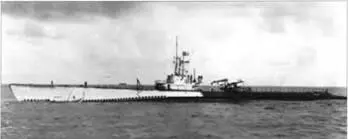

Крылатая ракета Loon перед стартом с подводной лодки СагЬопего ВМС США, 1949 г.

Старт крылатой ракеты Loon с подводной лодки СагЬопего ВМС США, 1951 г.

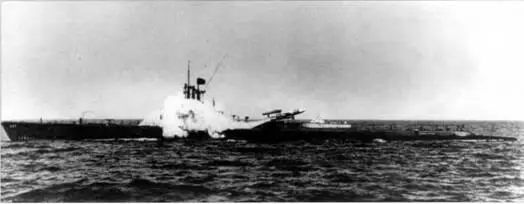

Взрыв на подводной лодке Cusk ВМС США в результате неудачного старта крылатой ракеты Loon. 7 июля 1948 г.

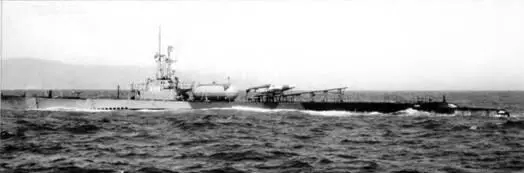

Подготовка к запуску крылатой ракеты Loon на подводной лодке Cusk. 1951 г.

Подводная лодка Cusk.

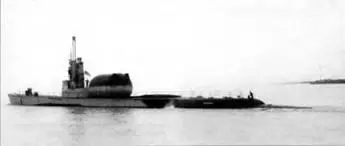

Подводная лодка Barbero ВМС США с крылатой ракетой Regulus-1.

Предстартовая подготовка крылатой ракеты Regulus-1 с подводной лодки Barbero ВМС США.

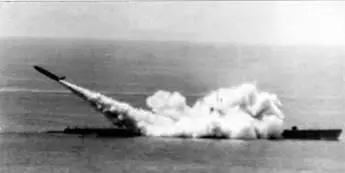

Старт крылатой ракеты Regulus-1 с подводной лодки Barbero ВМС США.

Американская крылатая ракета Regulus-1.

Старт крылатой ракеты Regulus-1 с корабля.

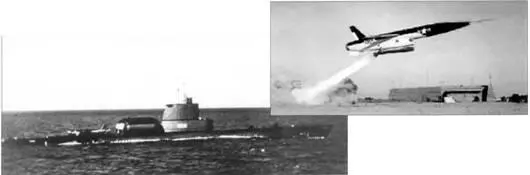

Американская крылатая ракета Regulus-2.

В своем изделии Владимир Николаевич использовал подфюзеляжный воздухозаборник. что при нижнем расположении небольшого киля с рулем направления определило вертикальные габариты самолета-снаряда и, с учетом необходимых зазоров внутренний диаметр контейнера Подобная компоновка хвостового оперения была еще одной конструктивной находкой, Большинство конструкторов самолетов-снарядов придерживалось традиционного верхнего расположения вертикального хвостового оперения естественного для рассчитанного на многократные взлеты и посадки самолета, но не обязательного для одноразового боевого беспилотного летательного аппарата.
